OCI700.1 Zestaw serwisowy do magistrali KNX/LPB z oprogramowaniem ACS790

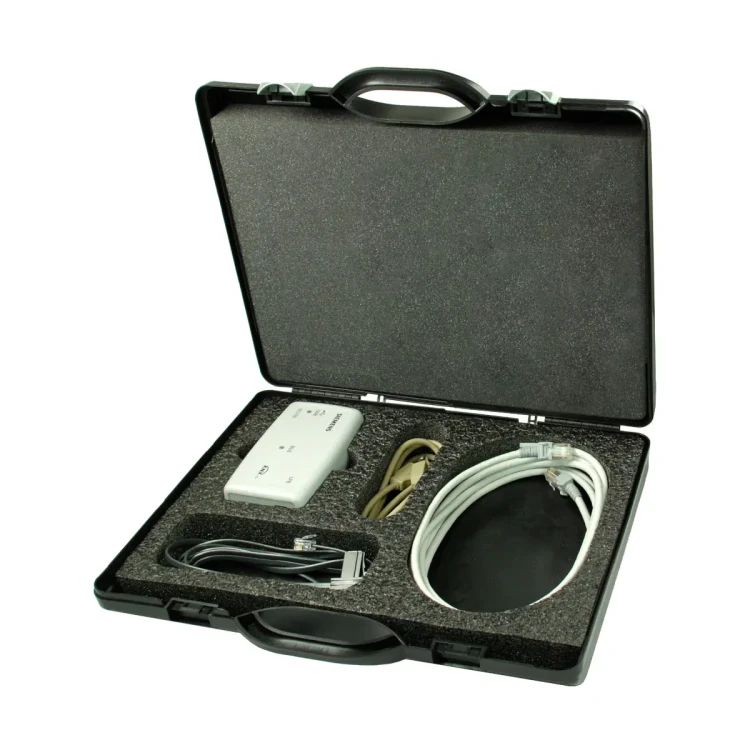

OCI700.1 to kompletny zestaw serwisowy firmy Siemens w poręcznej walizce, zawierający interfejs serwisowy OCI700 oraz trzy dedykowane kable do podłączenia urządzeń magistral KNX i LPB/BSB. Zestaw przeznaczony jest do uruchamiania i diagnostyki urządzeń automatyki budynkowej z wykorzystaniem oprogramowania ACS790 (ACS tool) na komputerze PC.

Najważniejsze cechy

• Producent: Siemens
• Model: OCI700.1
• Typ: przenośny zestaw serwisowy w walizce z interfejsem USB–KNX/LPB/BSB
• Przeznaczenie: uruchamianie i diagnostyka instalacji oraz urządzeń KNX i LPB/BSB przy użyciu oprogramowania ACS790
• Zawartość zestawu: interfejs serwisowy OCI700, kabel USB do PC, kabel serwisowy KNX, kabel serwisowy BSB/LPB, walizka transportowa
• Interfejsy komunikacyjne OCI700: USB (gniazdo typu B), KNX (RJ45), LPB/BSB (RJ12), galwanicznie odseparowane
• Zasilanie interfejsu: 5 V DC z portu USB komputera PC, pobór prądu maks. 65 mA
• Szybkość transmisji: KNX 9600 bodów, LPB/BSB 4800 bodów, USB do 12 Mb/s (Full Speed)
• Długość kabli serwisowych: KNX 3 m, LPB/BSB 3 m, USB 0,6 m (maksymalna dopuszczalna długość połączenia USB 5 m)
• Stopień ochrony obudowy interfejsu: IP20 (EN 60529)
• Dopuszczalne warunki pracy interfejsu: temperatura 0…50 °C, wilgotność <85% r.h. (bez kondensacji)
• Normy: EN 60730-1, EN 50491-x; zgodność EU (CE), RCM, EAC oraz deklaracja środowiskowa produktu (RoHS, utylizacja itp.)
• Wymiary interfejsu OCI700: ok. 125,5 × 69,9 × 32,4 mm (długość × szerokość × wysokość)
• Masa zestawu z opakowaniem: ok. 1,2 kg

Zastosowanie

Zestaw OCI700.1 przeznaczony jest do uruchamiania i diagnostyki urządzeń automatyki budynkowej pracujących w systemach KNX oraz LPB/BSB, z użyciem oprogramowania inżyniersko‑serwisowego ACS790 na komputerze PC.

Obsługiwane urządzenia KNX obejmują m.in.:

• Regulatory Synco™ 200
• Regulatory Synco™ 700 z urządzeniami pomieszczeniowymi
• Centralki mieszkaniowe Synco™ living
• Regulatory pomieszczeniowe RXB../RXL..
• Regulatory pomieszczeniowe RDF../RDU../RDG..
• Regulatory kompaktowe VAV GDB../GLB..
• Centralki komunikacyjne i web serwery OZW7..

Obsługiwane urządzenia LPB/BSB obejmują m.in.:

• Regulatory SIGMAGYR® / ALBATROS® z urządzeniami pomieszczeniowymi
• Centralki komunikacyjne i web serwery OZW6../OCI6..

Funkcje i działanie

Praca z oprogramowaniem ACS790

Oprogramowanie inżyniersko‑serwisowe ACS790 (ACS tool) wraz z interfejsem OCI700 z zestawu OCI700.1 umożliwia kompleksową obsługę instalacji KNX i LPB/BSB:

• Administracja: wszystkie parametry (punkty danych) potrzebne do uruchomienia i diagnostyki dostępne są z poziomu użytkownika Administrator lub Serwis.
• Wyszukiwanie urządzeń: automatyczne wyszukiwanie urządzeń podłączonych do magistrali oraz synchronizowanie ich z listą urządzeń offline, jeśli została przygotowana wcześniej.
• Parametryzacja: edycja parametrów (punktów danych) wszystkich urządzeń w projekcie – ich odczyt, zapis i porównanie.
• Raport uruchomienia: zapis w protokole wartości parametrów wybranych lub wszystkich urządzeń; raport może być wykorzystany jako dokument sprawozdawczy z uruchomienia.
• Rejestrator online: zbieranie i dynamiczne wyświetlanie krzywych zmian wybranych punktów danych; podczas rejestracji danych ACS790 musi być połączony z instalacją.
• Obsługa instalacji: sterowanie i nadzór nad instalacją oraz urządzeniami KNX/LPB/BSB za pomocą kart książki obsługi oraz grafiki instalacji w oprogramowaniu ACS790.

Nie wszystkie aplikacje pakietu ACS790 są obsługiwane przez interfejs serwisowy OCI700 – na przykład przez interfejs nie można odbierać komunikatów alarmowych z aplikacji ACS Alarm.

Konwersja sygnałów i komunikacja

Interfejs serwisowy OCI700 realizuje konwersję sygnałów między portem USB komputera PC a interfejsem serwisowym urządzeń podłączonych do magistrali KNX lub LPB/BSB.

• W oprogramowaniu ACS790 należy wybrać odpowiedni typ połączenia, np. „OCI700‑KNX” lub „OCI700‑LPB”.
• Do jednego komputera PC można podłączyć tylko jeden interfejs serwisowy OCI700.
• Interfejs serwisowy OCI700 można podłączyć do komputera również poprzez hub USB.

Budowa i interfejsy

Interfejs serwisowy OCI700 umieszczony jest w kompaktowej obudowie z tworzywa sztucznego, wyposażonej w dwie diody LED („USB” i „BUS”) oraz trzy gniazda komunikacyjne do podłączenia odpowiednich kabli serwisowych.

• USB: gniazdo typu B, zgodne ze standardem USB 1.1, klasa urządzenia HID (Human Interface Device); połączenie z komputerem PC realizowane kablem USB typu A–B o długości 0,6 m (maksymalna dopuszczalna długość połączenia USB 5 m).
• KNX: gniazdo RJ45 z dedykowanym 2‑żyłowym kablem serwisowym (żyły wzajemnie niezamienialne), długość kabla 3 m, szybkość transmisji 9600 bodów, dynamiczny/adaptacyjny współczynnik obciążenia magistrali.
• LPB/BSB: gniazdo RJ12 z dedykowanym 2‑żyłowym kablem serwisowym (żyły wzajemnie niezamienialne), długość kabla 3 m, standard kompatybilny z Batibus, szybkość transmisji 4800 bodów, dynamiczny/adaptacyjny współczynnik obciążenia magistrali.

Wszystkie interfejsy (USB, KNX, LPB/BSB) są wzajemnie galwanicznie odseparowane.

Sygnalizacja LED

Dwie diody sygnalizacyjne LED na obudowie interfejsu OCI700 informują o stanie połączeń z komputerem PC oraz z magistralą.

Dioda „USB”

• Świeci światłem ciągłym: interfejs serwisowy jest połączony z komputerem PC.
• Miga: odbywa się wymiana danych między interfejsem serwisowym a komputerem PC.

Dioda „BUS”

• Świeci światłem ciągłym: interfejs serwisowy jest połączony z urządzeniem KNX lub LPB/BSB.
• Miga: odbywa się wymiana danych między interfejsem serwisowym a podłączonym urządzeniem (lub urządzeniami).

Montaż, zasilanie i eksploatacja

Interfejs serwisowy w zestawie OCI700.1 jest urządzeniem w pełni przenośnym i nie wymaga stałego montażu.

• Zasilanie interfejsu OCI700: realizowane wyłącznie z portu USB komputera PC (5 V DC, pobór prądu maks. 65 mA); dodatkowe zasilanie nie jest wymagane.
• Zasilanie magistrali: połączenia KNX oraz LPB/BSB są zasilane bezpośrednio z magistrali.
• Parametryzacja: interfejs serwisowy OCI700 nie wymaga żadnej parametryzacji przed użytkowaniem.
• Warunki środowiskowe pracy: temperatura otoczenia 0…50 °C, wilgotność <85% r.h. (bez kondensacji).
• Transport: temperatura –25…70 °C, wilgotność <95% r.h. (bez kondensacji).
• Składowanie: temperatura –5…55 °C, wilgotność <95% r.h. (bez kondensacji).

Zestaw OCI700.1 powinien być utylizowany jako zużyty sprzęt elektroniczny, zgodnie z odpowiednimi dyrektywami europejskimi i lokalnymi przepisami – nie wolno wyrzucać go z odpadami komunalnymi.

Wymagania systemowe komputera PC (dla ACS790)

Do pracy z zestawem OCI700.1 wymagany jest komputer PC z zainstalowanym oprogramowaniem inżyniersko‑serwisowym ACS790. Minimalne wymagania dla ACS790 są następujące:

• Procesor: min. 1 GHz.
• Pamięć RAM: min. 1 GB.
• Dysk twardy: min. 2 GB na instalację programu (dodatkowa przestrzeń wymagana na dane instalacji).
• Monitor: SVGA 1024 × 768, 256 kolorów.
• Interfejsy: port USB 1.1 lub wyższy, port szeregowy COM (do 19 200 bodów), karta sieciowa (Ethernet).
• System operacyjny: Microsoft Windows 7 (od Service Pack 1, wersje 32‑ i 64‑bitowe) lub Microsoft Windows 8 (wersje 32‑ i 64‑bitowe).
• Oprogramowanie dodatkowe: Microsoft .NET Framework 4.0 (dostępny na nośniku instalacyjnym CD).
• Napęd: napęd CD‑ROM lub DVD do instalacji oprogramowania.

Dane techniczne interfejsu OCI700 (w zestawie OCI700.1)

• Zasilanie: 5 V DC z portu USB (wg specyfikacji USB), pobór prądu maks. 65 mA.
• Interfejs USB: standard USB 1.1, klasa urządzenia HID, maksymalna szybkość transmisji 12 Mb/s (Full Speed), długość kabla serwisowego 0,6 m (maksymalna dopuszczalna długość połączenia USB 5 m), złącza: USB typu A (PC) – USB typu B (OCI700).
• Interfejs KNX: 2‑żyłowe połączenie (żyły wzajemnie niezamienialne), długość kabla serwisowego 3 m, szybkość transmisji 9600 bodów, współczynnik obciążenia magistrali (E) dynamiczny / adaptacyjny.
• Interfejs LPB/BSB: standard kompatybilny z Batibus, 2‑żyłowe połączenie (żyły wzajemnie niezamienialne), długość kabla serwisowego 3 m, szybkość transmisji 4800 bodów, współczynnik obciążenia magistrali (E) dynamiczny / adaptacyjny.
• Stopień ochrony obudowy: IP20 (EN 60529).
• Normy produktu: EN 60730‑1 (automatyczne regulatory elektryczne do użytku domowego i podobnego).
• Normy grupy produktów: EN 50491‑x (wymagania ogólne dla domowych i budynkowych systemów elektronicznych HBES oraz systemów automatyzacji i sterowania budynków – BACS).
• Zastosowanie środowiskowe (EMC): do stosowania w środowiskach mieszkalnych, handlowych, przemysłu lekkiego i przemysłowych.
• Certyfikaty i zgodność: zgodność EU (CE) – dokument CE1T5655xx, zgodność RCM (nr 8000065172), zgodność EAC; deklaracja środowiskowa produktu CE1E5655 (zgodność z RoHS, skład materiałów, opakowanie, wpływ na środowisko i utylizacja).
• Wymiary obudowy interfejsu: ok. 125,5 × 69,9 × 32,4 mm.
• Masa zestawu z opakowaniem: ok. 1,2 kg.

Podsumowanie

Siemens OCI700.1 to praktyczny, kompletny zestaw serwisowy w walizce, przeznaczony do uruchamiania i diagnostyki urządzeń KNX oraz LPB/BSB z poziomu komputera PC z oprogramowaniem ACS790. Zawarty w zestawie interfejs OCI700 zapewnia galwanicznie odseparowaną konwersję sygnałów USB–KNX/LPB/BSB, czytelną sygnalizację LED, niewielkie wymagania dotyczące zasilania oraz szeroki zakres dopuszczalnych warunków pracy. Dołączone kable serwisowe i mobilna forma walizki sprawiają, że OCI700.1 jest wygodnym i efektywnym narzędziem serwisowym dla instalatorów i serwisantów systemów automatyki budynkowej.
