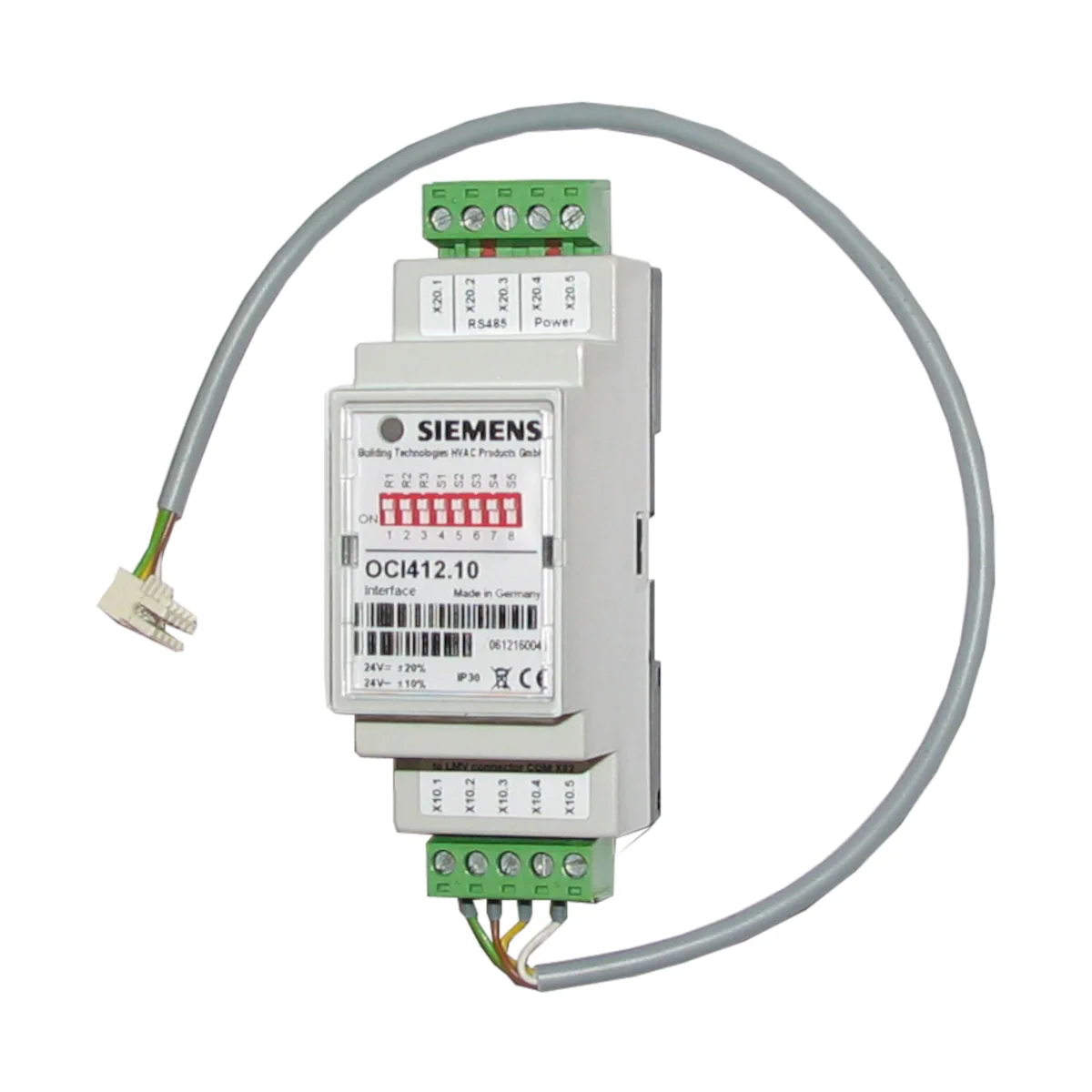

OCI412.10 Interfejs Modbus do komunikacji sterownika palnika z systemem Modbus jak ET200S lub S7-1200, protokół oparty na standardzie RS485

OCI412.10 to mikroprocesorowy interfejs komunikacyjny z separacją galwaniczną, oparty na standardzie RS-485, przeznaczony do integracji automatyki palnikowej Siemens z systemami automatyki budynkowej i przemysłowej (np. BAS / PLC). Urządzenie realizuje połączenie pomiędzy sterownikami palnika LME39 / LME7 / LMO39, zabezpieczeniem płomienia LFS1 lub systemem zarządzania palnikiem LMV2 / LMV3 a nadrzędną komunikacją – z zachowaniem galwanicznego odseparowania.

Najważniejsze cechy

• Producent: Siemens
• Model: OCI412.10
• Typ: interfejs RS-485 z separacją galwaniczną
• Zastosowanie: integracja automatyki palnikowej z BAS/PLC (wizualizacja, sterowanie, rejestracja/logging)
• Protokoły po stronie automatyki palnikowej: BCI (dla LME39/LME7/LMO39 i LFS1) oraz Modbus RTU (dla LMV2/LMV3)
• Standard komunikacji: RS-485
• Zasilanie (X20): AC 24 V ±10% (PELV) / DC 24 V ±20% (PELV)
• Pobór mocy: < 2 W (typowo)
• Klasa ochronności: II
• Zabezpieczenie: wewnętrzny, samoresetujący bezpiecznik 125 mA (Poly switch)
• Złącza: X10 i X20 (Molex / Combicon), 5 pinów, raster RM 5,08 mm
• Montaż: szyna DIN 35 mm (EN 50022), szerokość 2 moduły

Zastosowanie

OCI412.10 jest przeznaczony do stacjonarnego montażu pod osłoną palnika lub w szafie/pulpicie sterowniczym w połączeniu z LME39/LME7/LMO39, LFS1 lub LMV2/LMV3. Umożliwia:

• wizualizację stanów instalacji,
• sterowanie instalacją,
• rejestrację zdarzeń (logging).

Komunikacja i okablowanie

RS-485 / Modbus – złącze X20

• X20 pin 1: GND (Data) – masa sygnałowa
• X20 pin 2: Data- (RS-485 -)
• X20 pin 3: Data+ (RS-485 +)
• X20 pin 4: GND (zasilanie, PELV)
• X20 pin 5: +Vs (AC 24 V ±10% / DC 24 V ±20%)
• Maks. długość przewodu X20 (Modbus): 100 m (100 pF/m)

Połączenie urządzenia palnikowego – złącze X10

• Maks. długość przewodu X10 dla LME39/LME7/LMO39 i LFS1: 1 m (100 pF/m)
• Maks. długość przewodu X10 dla LMV2/LMV3: 3 m (100 pF/m)
• Wymagania przewodu: izolacja dostosowana do warunków środowiskowych
• Przewód do LMV2/LMV3: w komplecie, długość ok. 0,3 m; połączenie OCI412.10: X10, połączenie LMV2/LMV3: X92 COM

Przełączniki terminacji RS-485

Interfejs posiada przełączniki umożliwiające załączenie elementów terminujących RS-485 (istotne, gdy OCI412.10 pracuje na końcu linii). Ustawienie fabryczne: OFF.

• 1 (R1): terminator magistrali RS-485 120 Ω (pomiędzy Data+ i Data-)
• 2 (R2): rezystor 820 Ω do 5 V (Data+ do 5 V)
• 3 (R3): rezystor 820 Ω do GND (Data- do GND)
• 4–8 (S1–S5): zarezerwowane

Sygnalizacja stanów (LED)

• Czerwona, szybkie miganie: błąd wewnętrzny OCI412.10
• Pomarańczowa, ciągła: standby (X10 pin 4 bez napięcia)
• Zielona, ciągła: standby (LME39/LME7/LMO39, LFS1 lub LMV2/LMV3 podłączone i gotowe do pracy)
• Zielona, miganie: komunikacja Modbus

Dane techniczne

• Napięcie pracy (X20): AC 24 V ±10% (PELV) / DC 24 V ±20% (PELV)
• Pobór mocy: < 2 W (typowo)
• Klasa ochronności: II
• Stopień ochrony: IP30 (nie dotyczy po instalacji)
• Uwaga dot. ochrony po montażu: stopień ochrony IP40 musi zostać zapewniony poprzez odpowiednią instalację (np. pod osłoną palnika lub w szafie sterowniczej)
• Bezpiecznik: samoresetujący, 125 mA (Poly switch)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Temperatura (praca / transport / składowanie): -20…+60 °C
• Wilgotność (praca / transport / składowanie): < 95% r.h.
• Warunki niedopuszczalne: kondensacja, oblodzenie, wnikanie wody

Montaż

• Montaż na szynie DIN 35 mm (EN 50022), obudowa odpowiada 2 modułom.
• Urządzenie przeznaczone jest do pracy wyłącznie stacjonarnej (pod osłoną palnika lub w panelu sterowniczym).
• Należy zapewnić odciążenie przewodów oraz prawidłową separację obwodów PELV zgodnie z wymaganiami instalacyjnymi.

Wymiary

• Wysokość: 86 mm
• Szerokość: 35 mm
• Głębokość: 60 mm

Podsumowanie

Siemens OCI412.10 to kompaktowy interfejs RS-485 z separacją galwaniczną, zaprojektowany do niezawodnej integracji automatyki palnikowej z systemami nadrzędnymi (BAS/PLC). Zasilanie AC/DC 24 V (PELV), niskie zużycie mocy, obsługa komunikacji po stronie palnika (BCI lub Modbus RTU – zależnie od podłączonego systemu) oraz przełączane terminatory RS-485 czynią go praktycznym modułem do zastosowań pod osłoną palnika i w szafach sterowniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do użytku stacjonarnego.
• Interfejs przeznaczony jest do montażu pod osłoną palnika lub w szafie / panelu sterowniczym. Montaż należy wykonywać zgodnie z dokumentacją producenta.
• Wszystkie czynności związane z montażem, instalacją, podłączeniem i serwisem mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Nieautoryzowana ingerencja może powodować zagrożenie dla bezpieczeństwa i wyłącza odpowiedzialność producenta za powstałe szkody.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tego wymagania grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednią ochronę przed porażeniem prądem elektrycznym na zaciskach przyłączeniowych.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania oraz prawidłowość ustawionych parametrów.
• Urządzenie, które zostało upuszczone lub narażone na uderzenie, nie może być uruchamiane, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas wykonywania okablowania należy ściśle oddzielać obwody PELV / SELV od obwodów nieposiadających bezpiecznej separacji od napięcia sieciowego, aby zapewnić ochronę przed porażeniem.
• Przewody przyłączeniowe OCI412.10 wolno odłączać lub wymieniać wyłącznie przy wyłączonej instalacji i po rozłączeniu wszystkich biegunów zasilania, ponieważ interfejs COM podłączanych urządzeń nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Przewód łączący między OCI412.10 a współpracującym urządzeniem musi być przystosowany do pracy pod osłoną palnika lub w panelu sterowniczym, a izolacja przewodów musi być dobrana do warunków środowiskowych miejsca instalacji.
• Przed wpięciem złącza do OCI412.10 należy najpierw wykonać okablowanie wtyku przyłącza X20. Nieprawidłowa kolejność może stwarzać ryzyko przerwy styku.
• Urządzenie jest przeznaczone do montażu na szynie DIN zgodnej z EN 50022 / EN 50 022. Należy zapewnić odciążenie przewodów zgodnie z obowiązującymi normami oraz stosować odpowiednie tulejki kablowe, aby pojedyncze żyły nie mogły dotknąć sąsiednich zacisków.
• Stopień ochrony samego urządzenia wynosi IP30, natomiast w gotowej instalacji należy zapewnić co najmniej IP40 poprzez odpowiedni sposób zabudowy.
• Zasilanie urządzenia: AC 24 V ±10% lub DC 24 V ±20% w wykonaniu PELV. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Niespełnienie tego wymagania może prowadzić do utraty funkcji bezpieczeństwa oraz ryzyka porażenia prądem.
• Urządzenie należy eksploatować w zakresie temperatur od -20°C do +60°C, przy wilgotności poniżej 95% r.h. i na wysokości do 2000 m n.p.m.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
