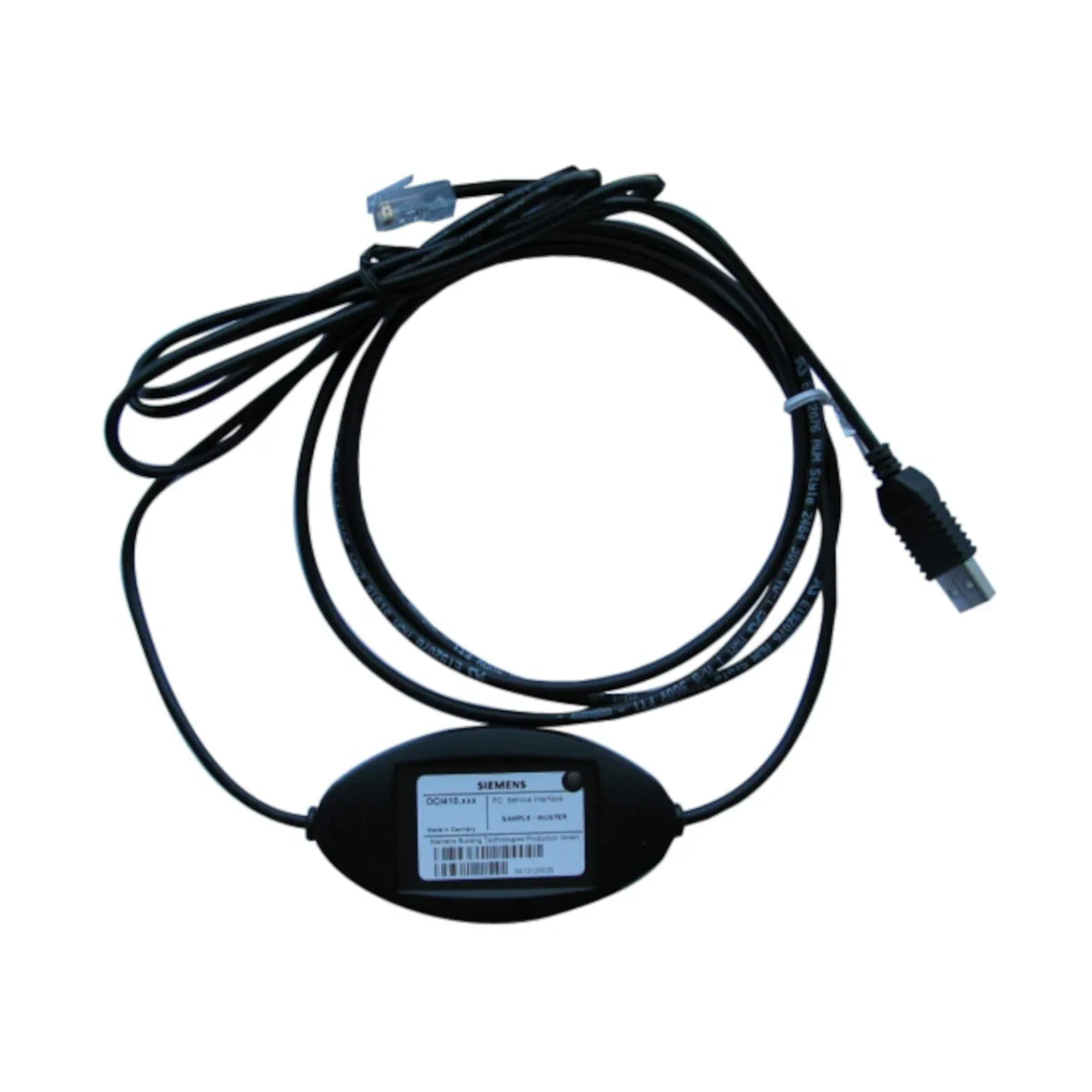

OCI410.30 Interfejs sterownik palnika - PC z dostępem do poziomu instalatora (poprzez ACS410)

OCI410.30 to sterowany mikroprocesorowo interfejs BCI z separacją galwaniczną, przeznaczony do podłączenia sterowników palnika LME39, LME7, LMO39, LMV2 oraz LMV3 do komputera przez USB. W połączeniu z oprogramowaniem PC ACS410 umożliwia wygodną obsługę serwisową i uruchomieniową: wizualizację danych urządzenia, parametryzację oraz protokołowanie. Wersja OCI410.30 jest wersją dla instalatora (standardową) – zmiana parametrów jest możliwa na poziomie uprawnień „Instalator”.

Najważniejsze cechy

• Producent: Siemens
• Model: OCI410.30
• Typ: interfejs BCI między sterownikiem palnika a komputerem (USB)
• Kompatybilne sterowniki palnika: LME39 / LME7 / LMO39 / LMV2 / LMV3
• Oprogramowanie: PC ACS410 (wymagane do pracy przez USB)
• Funkcje z ACS410: wizualizacja danych, parametryzacja, protokołowanie
• Wersja OCI410.30: standardowa dla instalatora – zmiana parametrów na poziomie uprawnień „Instalator”
• Separacja galwaniczna: tak
• Stopień ochrony: IP40
• Położenie montażowe: dowolne

Zastosowanie

OCI410.30 służy do połączenia komputera (USB) z wejściem BCI sterownika palnika. Interfejs jest przeznaczony do współpracy z oprogramowaniem PC ACS410, w którym można realizować:

• wizualizację danych urządzenia,
• parametryzację sterowników palnika,
• protokołowanie.

Sygnalizacja stanów (LED)

• Czerwony, miga szybko: błąd wewnętrzny urządzenia OCI410
• Pomarańczowy, świeci się: tryb czuwania (wejście BCI bez napięcia)
• Zielony, świeci się: tryb czuwania (LME39 / LME7 / LMO39 / LMV2 / LMV3 podłączony i gotowy)
• Zielony, miga: komunikacja PC ACS410 ↔ BCI (LME39 / LME7 / LMO39 / LMV2 / LMV3)

Podłączenie i okablowanie

• Strona PC: USB (wymagana specyfikacja min. USB 1.1), wtyk USB typu A
• Strona sterownika: BCI, złącze BCI-RJ11 6/4
• Długość kabla – strona USB: ok. 1,5 m
• Długość kabla – strona BCI: ok. 1,5 m
• Ważne: przedłużenia po stronie urządzenia podstawowego (przewód BCI) są niedozwolone
• Ważne: przewód BCI (RJ11) można odłączać wyłącznie przy wyłączonym zasilaniu urządzenia (wyłączenie wszystkich biegunów)

Dane techniczne

• Napięcie robocze (zasilanie USB): DC 5 V ±5% (PELV)
• Pobór mocy: < 0,5 W
• Klasa ochronności: II
• Stopień ochrony: IP40
• Położenie montażowe: dowolne
• Zakres temperatur (składowanie / transport / praca): -20...+60°C
• Wilgotność (składowanie / transport / praca): < 95% wilg. wzgl.
• Warunki otoczenia (wg DIN EN 60721): składowanie 3-1 (1K3 / 1M2), transport 3-2 (2K2 / 2M2), praca 3-3 (3K3 / 3M3)
• Uwaga eksploatacyjna: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody

Podsumowanie

Siemens OCI410.30 to interfejs USB ↔ BCI z separacją galwaniczną, umożliwiający komunikację komputera z wybranymi sterownikami palnika (LME39, LME7, LMO39, LMV2, LMV3). W połączeniu z PC ACS410 zapewnia wizualizację danych, parametryzację oraz protokołowanie, a jako wersja standardowa dla instalatora pozwala na zmiany parametrów na poziomie uprawnień „Instalator”.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest interfejsem BC do komunikacji między sterownikiem palnika a komputerem PC, przeznaczonym do współpracy z oprogramowaniem ACS410.
• Wersja OCI410.30 umożliwia parametryzację z użyciem oprogramowania ACS410; zmiany parametrów mogą być wykonywane na poziomie hasła „Heating engineer”.
• Wszelkie czynności związane z montażem, instalacją, podłączeniem i serwisem mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Nie otwierać, nie ingerować w konstrukcję i nie modyfikować urządzenia. Nieautoryzowana ingerencja może spowodować zagrożenie dla użytkownika oraz uszkodzenie produktu.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego poprzez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i potwierdzić brak napięcia. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Przewód po stronie jednostki podstawowej (linia BCI) nie może być przedłużany. Po stronie BCI nie występuje bezpieczna separacja od napięcia sieciowego, a nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Wtyk przewodu OCI410.30 do portu BCI (RJ11) wolno podłączać wyłącznie wtedy, gdy instalacja jest całkowicie odłączona od zasilania (rozłączenie wszystkich biegunów). Port BCI współpracujących sterowników nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Należy zapewnić prawidłowe odciążenie przewodów zgodnie z odpowiednimi normami i przepisami krajowymi.
• Należy upewnić się, że złącze USB jest prawidłowo podłączone do komputera i nie może się poluzować podczas pracy z oprogramowaniem.
• Urządzenie zasilane jest z portu USB napięciem DC 5 V ±5% (PELV). Podłączać wyłącznie do kompatybilnego portu USB co najmniej w standardzie USB 1.1.
• Produkt posiada stopień ochrony IP40. Nie jest dopuszczone narażanie urządzenia na wnikanie wody, skraplanie pary wodnej ani oblodzenie. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Urządzenie może pracować w temperaturze od -20 °C do +60 °C przy wilgotności względnej poniżej 95%. Należy eksploatować, transportować i przechowywać produkt wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Zużytego produktu nie wolno wyrzucać razem z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne i powinno być utylizowane zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
