OCI400 Interfejs optyczny do sterownika palnika podłączany do portu RS232, współpraca z oprogramowaniem ACS410 i ACS400

OCI400 to interfejs optyczny do komputera (RS-232) przeznaczony do transmisji informacji i danych z automatów palnikowych / systemów zarządzania palnikiem do urządzeń końcowych, takich jak PC czy analizatory spalin. Interfejs zamienia sygnał optyczny (widzialny) wysyłany przez czerwoną diodę LED w przycisku kasowania blokady na sygnał elektryczny obsługiwany przez oprogramowanie na urządzeniu końcowym (m.in. ACS410). OCI400 montuje się przez nasunięcie na przycisk kasowania blokady, a zasilanie realizowane jest przez 9-pinowe złącze Sub-D (protective extra-low-voltage).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: OCI400
• Numer artykułu: BPZ:OCI400
• Funkcja: optyczny interfejs między automatem palnikowym a komputerem (RS-232)
• Zastosowanie: transmisja danych i informacji z automatu palnikowego do PC / analizatora spalin
• Współpraca z oprogramowaniem: ACS410 (do parametryzacji i wizualizacji)
• Sposób transmisji z automatu: strumień danych w świetle widzialnym przez LED w przycisku kasowania blokady
• Montaż: nasuwany na przycisk kasowania blokady (flush-fit)
• Zasilanie: przez wtyk Sub-D 9 (protective extra-low-voltage)
• Złącze do PC: SUB-D 9 (gniazdo/jack)
• Długość przewodu: ok. 1,5 m
• Stopień ochrony: IP40
• Masa (z adapterem i opakowaniem): ok. 80 g

Zastosowanie

OCI400 pełni rolę łącznika do przesyłania danych z automatu palnikowego / systemu zarządzania palnikiem do urządzeń z portem RS-232. Ułatwia podgląd oraz rejestrację parametrów nastaw na miejscu z poziomu automatu palnikowego w połączeniu z oprogramowaniem ACS410.

Kompatybilność (automaty palnikowe)

• LMO...
• LMG... (z pierścieniem/adaptorem)
• LME1..., LME2..., LME3..., LME4..., LME6...

Jak działa

• Automat palnikowy przesyła dane przez czerwoną diodę LED zintegrowaną w przycisku kasowania blokady.
• OCI400 odbiera strumień danych w świetle widzialnym poprzez foto-odbiornik, a następnie sygnał jest wzmacniany i przetwarzany.
• Interfejs konwertuje sygnały optyczne na sygnały elektryczne, które mogą być obsłużone przez oprogramowanie na urządzeniu końcowym.

Konstrukcja i montaż

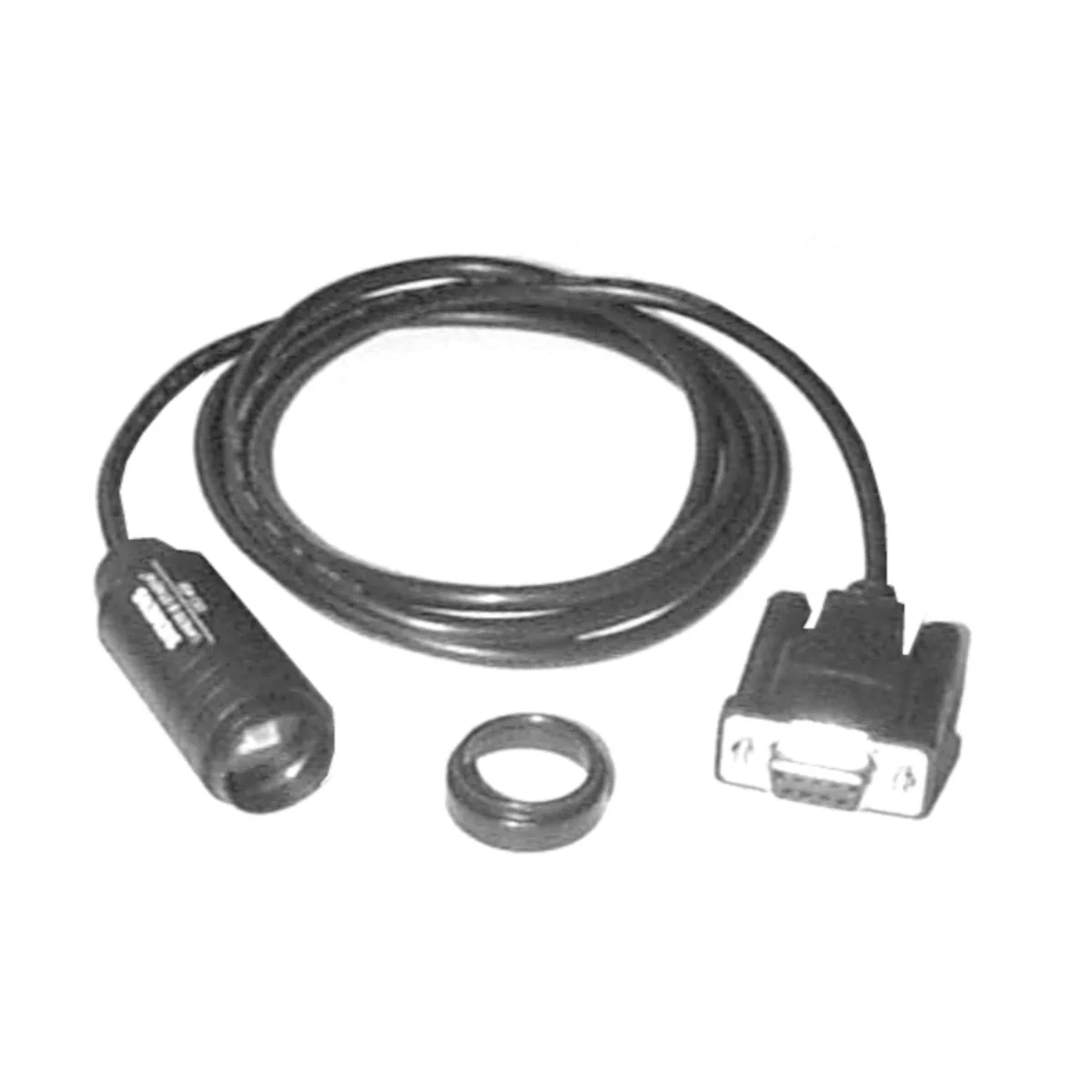

• Interfejs składa się z głowicy optycznej (odbiornik, wzmacniacz, układ przetwarzania sygnału) oraz przewodu połączeniowego z wtykiem.
• Przewód oraz głowica są fabrycznie połączone (gotowe do użycia).
• Głowica jest zaprojektowana tak, aby przylegać na płasko do przycisku kasowania blokady, co umożliwia użycie także wtedy, gdy dostępny jest wyłącznie sam przycisk (np. pod osłoną).
• Dla automatów LMG... interfejs dostarczany jest z pierścieniem/adaptorem, który zatrzaskuje się i umożliwia prawidłowe osadzenie na przycisku.

Akcesoria (zamawiane oddzielnie)

• ACS410 – oprogramowanie PC do parametryzacji i wizualizacji dla automatu palnikowego.

Dane techniczne

• Długość przewodu: ok. 1,5 m
• Typ złącza: SUB-D 9 (gniazdo/jack)
• Stopień ochrony: IP40
• Masa (z adapterem i opakowaniem): ok. 80 g

Warunki środowiskowe

• Magazynowanie: -20…+40 °C, wilgotność < 95% r.h. (DIN EN 60721-3-1; klasa klimatyczna 1K3, klasa mechaniczna 1M2)
• Transport: -40…+70 °C, wilgotność < 95% r.h. (DIN EN 60 721-3-2; klasa klimatyczna 2K2, klasa mechaniczna 2M2)
• Praca: -20…+60 °C, wilgotność < 95% r.h. (DIN EN 60 721-3-3; klasa klimatyczna 3K5, klasa mechaniczna 2M2)
• Uwaga: niedopuszczalne są kondensacja, powstawanie lodu oraz wnikanie wody.

Ważne informacje bezpieczeństwa

• Nie otwierać, nie ingerować i nie modyfikować urządzenia.
• Montaż, instalacja i serwis wyłącznie przez wykwalifikowany personel.
• Stosować wyłącznie w połączeniu z automatami palnikowymi / systemami zarządzania palnikiem przeznaczonymi do współpracy z OCI400.
• Upadek lub wstrząs mogą negatywnie wpłynąć na funkcje bezpieczeństwa – takich urządzeń nie należy uruchamiać, nawet jeśli nie widać uszkodzeń.

Podsumowanie

Siemens OCI400 to praktyczny interfejs optyczny RS-232, który pozwala na wygodne przesyłanie danych z automatów palnikowych do komputera lub innych urządzeń końcowych. Montaż na przycisku kasowania blokady, transmisja poprzez LED w świetle widzialnym, przewód ok. 1,5 m oraz stopień ochrony IP40 sprawiają, że OCI400 jest wygodnym narzędziem do pracy serwisowej i diagnostycznej (w połączeniu z oprogramowaniem ACS410).

Pliki do pobrania:
OCI400 Karta katalogowa
