AGG7.900 Komplet wtyczek do OCI460 z wyczką Modbus do LMV2 LVM3

AGG7.900 to kompletny zestaw złączy (connector set) przeznaczony do bramki chmurowej Siemens OCI460.1x. Zestaw ułatwia okablowanie urządzenia, ponieważ zawiera komplet złączy T1–T4 oraz dodatkowe złącze X92 do podłączenia z jednostkami LMV2/LMV3. Akcesorium jest dostępne jako pozycja zamawiana oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): AGG7.900
• Numer katalogowy (Article number): S55854-Z701-A100
• Rodzaj produktu: komplet złączy / zestaw akcesoriów do okablowania
• Przeznaczenie: bramka chmurowa OCI460.1x
• Zakres: zawiera złącza T1–T4 oraz złącze X92 (dla LMV2/LMV3)

Zastosowanie

Zestaw AGG7.900 służy do przygotowania podłączeń bramki OCI460.1x w aplikacjach palnikowych poprzez dostarczenie wymaganych złączy. W komplecie znajduje się również złącze X92 przeznaczone do połączenia z jednostkami LMV2/LMV3.

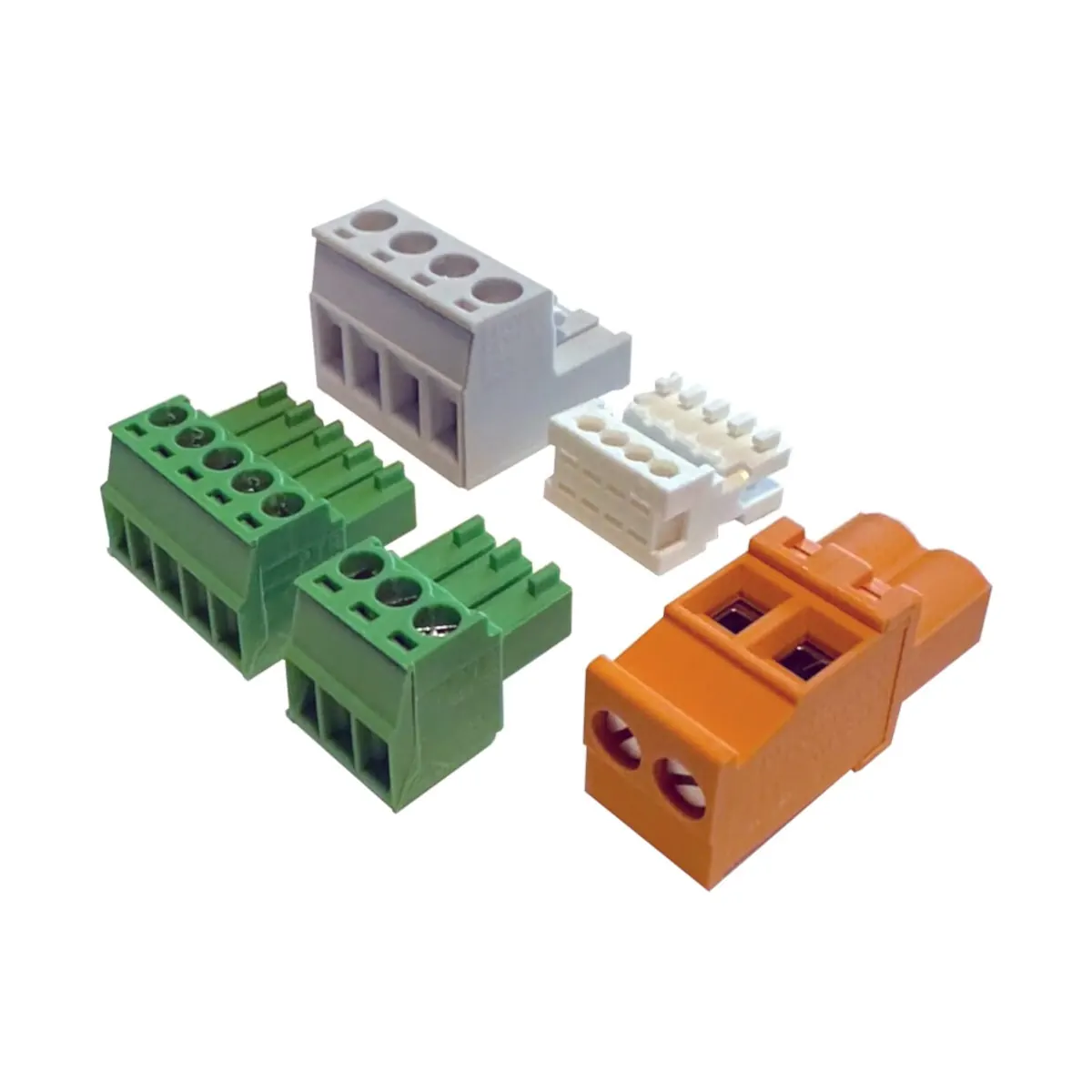

Zawartość zestawu

• 1× złącze T1
• 1× złącze T2
• 1× złącze T3
• 1× złącze T4
• 1× złącze X92 (do podłączenia z LMV2/LMV3)

Kompatybilność

• Dedykowane do: OCI460.1x
• Złącze X92: do połączenia z LMV2/LMV3

Podsumowanie

Siemens AGG7.900 (S55854-Z701-A100) to praktyczny kompletny zestaw złączy dla OCI460.1x, obejmujący T1–T4 oraz X92 dla LMV2/LMV3. To właściwy wybór, gdy potrzebujesz pełnego kompletu elementów przyłączeniowych do instalacji i uruchomienia okablowania OCI460.1x.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zestaw AGG7.900 jest kompletnym zestawem złączy przeznaczonym do urządzeń OCI460.1x, zawierającym po jednym złączu T1 do T4 oraz jedno złącze X92 do podłączenia do LMV2/LMV3.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i wyłącznie z kompatybilnymi urządzeniami wskazanymi w dokumentacji producenta.
• Wszelkie czynności montażowe, instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania (rozłączenie wszystkich biegunów), zabezpieczyć przed przypadkowym ponownym włączeniem oraz upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Złącza przewodów podłączeniowych do OCI460 mogą być odłączane lub wymieniane wyłącznie po wyłączeniu instalacji ze wszystkich biegunów, ponieważ interfejs COM jednostki bazowej nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Należy zapewnić ochronę przed przypadkowym dotknięciem połączeń elektrycznych.
• Po wykonaniu prac montażowych lub instalacyjnych należy sprawdzić poprawność okablowania i stan połączeń.
• Należy zapewnić odpowiednie odciążenie przewodów zgodnie z właściwymi normami i wymaganiami instalacyjnymi.
• Należy zadbać, aby odizolowane lub łączone przewody nie mogły stykać się z sąsiednimi zaciskami; należy stosować odpowiednie tulejki zaciskowe.
• Izolacja przewodów musi być dobrana do warunków środowiskowych miejsca instalacji.
• Przewody połączeniowe muszą być odpowiednie do stosowania pod osłoną palnika lub w szafie sterowniczej, zależnie od miejsca montażu.
• Dla złączy T1/T4 należy stosować przewody linkowe o przekroju od 0,2 mm² do 2,5 mm², długość odizolowania ok. 7 mm, moment dokręcania zacisku 0,5…0,6 Nm.
• Dla złączy T2/T3 należy stosować przewody linkowe o przekroju od 0,14 mm² do 1,5 mm², długość odizolowania ok. 7 mm, moment dokręcania zacisku 0,25 Nm.

Pliki do pobrania:
AGG7.900 Karta katalogowa
