SQM33.411A9 Siłowniki do LMV2.. LMV3.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 1,2Nm (trzymanie 1,2Nm), czas przebiegu 5s, trzpień typu D, długość kabla 3m

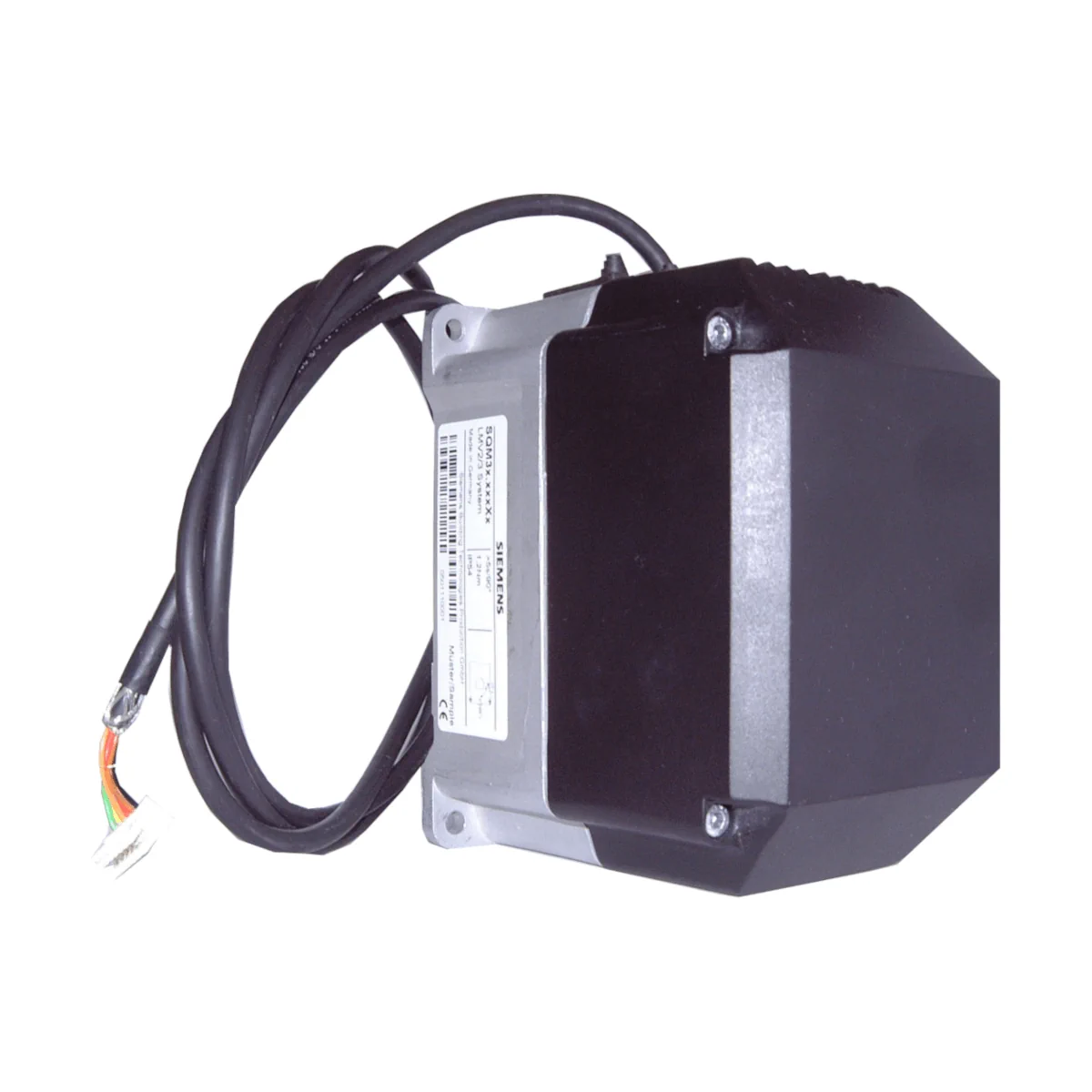

SQM33.411A9 to elektromotoryczny siłownik obrotowy Siemens z serii SQM33, przeznaczony do napędu przepustnic powietrza i przepustnic gazu (a także m.in. zaworów motylkowych oraz regulatorów ciśnienia oleju) w palnikach olejowych i gazowych średniej i większej mocy. Siłownik współpracuje z elektroniczną regulacją stosunku paliwo/powietrze LMV27 / LMV37, a sterowanie oraz sprzężenie zwrotne położenia realizowane są wspólnym przewodem. Model SQM33.411A9 oferuje maks. moment znamionowy 1,2 Nm i jest dostarczany z przewodem o długości 3 m zakończonym złączem RAST2.5 (6-pin).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: SQM33.411A9
• Typ urządzenia: elektromotoryczny siłownik obrotowy do przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe i gazowe średniej i większej mocy; sterowanie przepływem gazu, ilością oleju oraz powietrzem spalania (regulacja zależna od obciążenia)
• Napięcie pracy: 24 V ±20% (obciążenie na interfejsie)
• Moment znamionowy (max.): 1,2 Nm
• Moment trzymający przy zasilaniu (max.): 1,2 Nm
• Moment trzymający bez zasilania (max.): 0,8 Nm
• Zakres użytkowy nastawy kąta: 0°…90°
• Stopień ochrony: IP54
• Przewód / złącze: kabel 3 m, złącze Duomodule RAST2.5 6-pin
• Pozycjonowanie: napęd krokowy; rozdzielczość pozycjonowania 0,1°

Zastosowanie

SQM33.411A9 jest przeznaczony do realizacji ruchu obrotowego elementów regulacyjnych, takich jak: regulator ciśnienia oleju, zawór motylkowy oraz przepustnice (powietrza i gazu). Typowym obszarem użycia są palniki olejowe i gazowe, gdzie siłownik pracuje w układach elektronicznej regulacji proporcji paliwo/powietrze w powiązaniu z LMV27 / LMV37.

Funkcje i działanie

• Silnik krokowy oraz przekładnia o małym luzie (stal/tworzywo) zapewniają stabilną i powtarzalną regulację położenia.
• Zasilanie, sterowanie i sprzężenie zwrotne położenia realizowane są poprzez jeden wspólny przewód.
• Parametry pracy (m.in. czasy przebiegu, kierunek obrotu, pozycje krańcowe) są określane przez jednostkę bazową (np. LMV27.100x2).
• Powtarzalność (typowo, gdy nowy): ±0,2° przy współpracy z jednostkami bazowymi LMV27.100x2 / LMV37.400x2.
• Nadzór enkodera – rozdzielczość nominalna: 0,7°.

Podłączenie elektryczne i okablowanie

• Złącze: Duomodule RAST2.5, 6-pin (Lumberg, nr 3521 06 K00)
• Długość kabla (SQM33.411A9): 3 m
• Przypisanie pinów:
  • Pin 1: U_IN (czerwony)
  • Pin 2: GND (czarny)
  • Pin 3: Motor A (brązowy)
  • Pin 4: Motor B (szary)
  • Pin 5: Sensor A (żółty)
  • Pin 6: Sensor B (zielony)

Dane techniczne

• Napięcie pracy: 24 V ±20% (obciążenie na interfejsie)
• Pobór mocy: maks. 7,5 W (dla SQM33.4xxA9)
• Dopuszczalny czas pracy: 50%, maks. 3 minuty pracy ciągłej
• Zakres użytkowy: 0°…90°
• Moment znamionowy (max.): 1,2 Nm
• Moment trzymający przy zasilaniu (max.): 1,2 Nm
• Moment trzymający bez zasilania (max.): 0,8 Nm
• Czas przebiegu dla 90° (SQM33.4): 5 s (czasy przebiegu są określane przez jednostkę bazową)
• Stopień ochrony: IP54 (EN 60529-1)
• Klasa ochronności: II (EN 60730 część 1 oraz 2-14)
• Kierunek obrotu: wybierany na jednostce bazowej (standard: przeciwnie do ruchu wskazówek zegara; reverse: zgodnie z ruchem wskazówek zegara)
• Pozycja „0” wału (stan dostawy): 0° ±0,6°
• Masa: ok. 1,4 kg
• Maks. temperatura powierzchni montażowej: 60°C
• Dopuszczalne obciążenia łożyska (środek wału): promieniowe max. 100 N, osiowe max. 10 N
• Warunki pracy: -20…+60°C, wilgotność <95% r.h.
• Wysokość montażu: do 2 000 m n.p.m.
• Trwałość: 250 000 cykli startowych (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) pod obciążeniem z momentem znamionowym w pełnym zakresie kąta; 2 000 000 cykli regulacyjnych przy 75% momentu znamionowego w zakresie kąta 10°

Montaż

• Pozycja montażu: dowolna (optional)
• Połączenie wału siłownika z elementem wykonawczym powinno być kształtowe (bez luzu mechanicznego).
• Dla precyzyjnego pozycjonowania na palniku wymagany jest kołek pozycjonujący Ø 6 mm na powierzchni montażowej.
• Należy dopilnować, aby nie przekroczyć dopuszczalnych obciążeń osiowych i promieniowych łożyska (patrz dane techniczne).
• Aby utrzymać IP54 przez cały okres eksploatacji, łożyskowanie wału napędowego powinno być wykonane tak, by nie było bezpośrednio narażone na wodę i pył.
• Przewody zapłonowe wysokiego napięcia należy prowadzić oddzielnie od siłownika i pozostałego okablowania, zachowując możliwie największy odstęp.
• Uwaga eksploatacyjna: moment trzymający jest mniejszy, gdy siłownik jest odłączony od zasilania.

Podsumowanie

Siemens SQM33.411A9 to wytrzymały siłownik obrotowy 24 V o momencie 1,2 Nm, przeznaczony do precyzyjnego sterowania przepustnicami powietrza i gazu w palnikach średniej i większej mocy. Wersja z kablem 3 m oraz złączem RAST2.5 (6-pin), stopień ochrony IP54 i pozycjonowanie z rozdzielczością 0,1° czynią go sprawdzonym wyborem do aplikacji wymagających stabilnej regulacji w układach LMV27 / LMV37.
