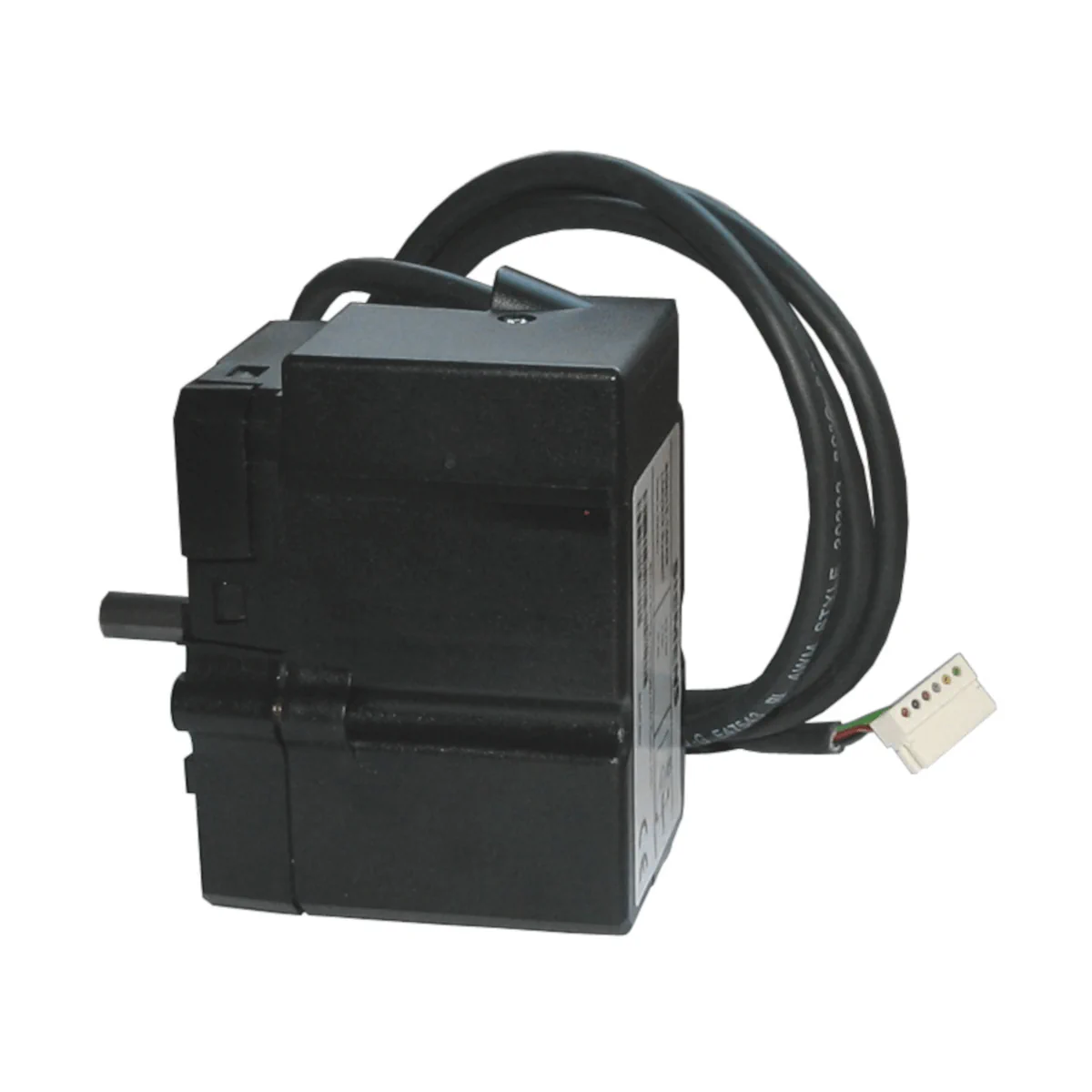

SQN14.170B9 Siłowniki do LMV2.. LMV3.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 1Nm (trzymanie 0,7Nm), czas przebiegu 5s, trzpień typu D, przekładnia z tworzywa

SQN14.170B9 to elektromotoryczny siłownik (aktuator) krokowy firmy Siemens, przeznaczony do napędu i pozycjonowania przepustnic powietrza/gazu oraz elementów wykonawczych (np. zaworów regulacyjnych) w palnikach olejowych i gazowych. Wersja SQN14 pracuje z ruchem zgodnym z ruchem wskazówek zegara (clockwise). Model jest zasilany z AC/DC 24 V, a jego parametry pracy (m.in. czasy przebiegu i położenia krańcowe) są określane przez jednostkę bazową (np. LMV2 / LMV3).

Najważniejsze cechy

• Producent: Siemens
• Model / Product no.: SQN14.170B9
• Article no.: BPZ:SQN14.170B9
• Typ: elektromotoryczny siłownik do przepustnic powietrza/gazu i elementów wykonawczych palnika
• Kierunek obrotu (patrząc na wał): zgodnie z ruchem wskazówek zegara (clockwise)
• Moment znamionowy (kierunek „Open”, max.): 1 Nm
• Moment trzymający przy zasilaniu (max.): 0,7 Nm
• Moment trzymający bez zasilania (max.): 0,4 Nm
• Zasilanie: AC/DC 24 V ±20% (load on interface)
• Pobór mocy: maks. 7,5 W
• Zakres użytkowy nastawy kątowej: maks. 90°
• Czas przebiegu dla 90°: 5…120 s (zależnie od typu jednostki bazowej, LMV2/LMV3)
• Stopień ochrony: IP40 (EN 60529-1)
• Pozycja montażu: dowolna
• Długość przewodu: 1,2 m
• Masa: ok. 0,3 kg

Zastosowanie

SQN14.170B9 służy do napędu i pozycjonowania przepustnic powietrza/gazu oraz innych urządzeń pomocniczych. W układach z automatyką palnika lub elektroniczną regulacją stosunku paliwo/powietrze, elementy wykonawcze są sterowane zależnie od aktualnej mocy palnika.

Uwaga: w zakresie standardów i deklarowanych parametrów pracy siłownik jest przewidziany do współpracy z jednostką bazową LMV2 / LMV3.

Funkcje i działanie

• Silnik krokowy oraz układ pozycjonowania zapewniają pozycjonowanie z rozdzielczością 0,1°.
• Czasy przebiegu oraz nastawy (np. położenia krańcowe) są określane przez jednostkę sterującą (LMV2/LMV3); czasy mogą być zmieniane w zależności od fazy pracy palnika.
• Powtarzalność (typowa, nowy siłownik): ±0,2° (przy pracy z jednostkami bazowymi LMV2/LMV3).
• Rozdzielczość monitorowania enkodera (rated): 0,7°.
• Siłownik posiada zintegrowaną sprężynę reset oraz przekładnię bez luzu (zero backlash), co wspiera pracę bez luzów mechanicznych.
• Sprężyna reset działa przeciwnie do kierunku obrotu siłownika.
• Dla niezawodnej pracy moment działający w kierunku przeciwnym nie może przekroczyć 0,2 Nm podczas zamykania podłączonej przepustnicy powietrza lub gazu.
• Ten sam przewód służy do sterowania, sprzężenia zwrotnego położenia oraz zasilania.

Podłączenie elektryczne i okablowanie

• Złącze: Duomodule RAST2.5, 6-pin (Lumberg, part no. 3521 06 K00).
• Przewód: dołączony przewód przyłączeniowy z wtyczką, długość 1,2 m.
• Przypisanie pinów:
  • Pin 1: U_IN (czerwony)
  • Pin 2: GND (czarny)
  • Pin 3: Motor A (brązowy)
  • Pin 4: Motor B (szary)
  • Pin 5: Sensor A (żółty)
  • Pin 6: Sensor B (zielony)

Dane techniczne

• Zasilanie: AC/DC 24 V ±20% (load on interface)
• Klasa bezpieczeństwa: 2 (EN 60730, część 1-14)
• Pobór mocy: maks. 7,5 W
• Dopuszczalny czas załączenia: maks. 50%
• Dopuszczalny czas pracy (perm. running time): maks. 60 s
• Zakres użytkowy (angular adjustment, usable range): maks. 90°
• Pozycja montażu: dowolna
• Stopień ochrony: IP40
• Moment znamionowy (Open, max.): 1 Nm
• Moment trzymający przy zasilaniu (max.): 0,7 Nm
• Moment trzymający bez zasilania (max.): 0,4 Nm
• Obciążenie promieniowe łożyska (max.): 30 N (w środku wału)
• Obciążenie osiowe łożyska (max.): 5 N
• Pozycja 0 wału (as supplied): 0° +2° / -2°
• Dopuszczalny zewnętrzny moment bezwładności: maks. 2 g/m²
• Trwałość: 250 000 cykli startowych (CLOSE → OPEN → CLOSE) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu
• Trwałość (sterowanie): 2 000 000 cykli regulacyjnych pod obciążeniem z 75% momentu znamionowego w zakresie kąta obrotu 10°
• Masa: ok. 0,3 kg
• Wysokość instalacji: maks. 2000 m n.p.m.

Warunki środowiskowe

• Magazynowanie: -20…+70°C, wilgotność <95% r.h. (EN 60721-3-1, klasa 1K3 / 1M2)
• Transport: -20…+70°C, wilgotność <95% r.h. (EN 60721-3-2, klasa 2K3 / 2M2)
• Praca: -10…+60°C, wilgotność <95% r.h. (EN 60721-3-3, klasa 3K3 / 3M3)
• Wymaganie: kondensacja, oblodzenie i wnikanie wody są niedopuszczalne

Montaż (najważniejsze wymagania)

• Połączenie między wałem siłownika a elementem nastawczym musi być kształtowe (form-fitted) i bez luzu mechanicznego.
• Nie przekraczać 1,5 Nm momentu dokręcania śrub mocujących (dla gwintów nacinanych), aby nie uszkodzić siłownika i nie dopuścić do jego przekręcenia na powierzchni montażowej.
• Należy przestrzegać dopuszczalnych obciążeń łożyska: 30 N promieniowo oraz 5 N osiowo.
• Zakres pracy jest ograniczony przez wbudowane ograniczniki krańcowe.

Konstrukcja

• Obudowa i pokrywa: tworzywo odporne na uderzenia i wysoką temperaturę, kolor czarny
• Przekładnia: plastikowa, zębata, bez luzu, smarowana dożywotnio
• Wał napędowy: stal czerniona
• Mocowanie: przednie, od strony siłownika, poprzez 2 zewnętrzne otwory mocujące

Podsumowanie

Siemens SQN14.170B9 to kompaktowy siłownik krokowy 24 V AC/DC o znamionowym momencie 1 Nm i obrocie zgodnym z ruchem wskazówek zegara, przeznaczony do precyzyjnego pozycjonowania przepustnic powietrza/gazu w aplikacjach palnikowych. Współpraca z jednostką bazową LMV2 / LMV3, bezluzowa przekładnia, wbudowane ograniczniki krańcowe oraz zintegrowane sprzężenie zwrotne położenia sprawiają, że jest to rozwiązanie stworzone do integracji OEM w układach regulacji spalania.
