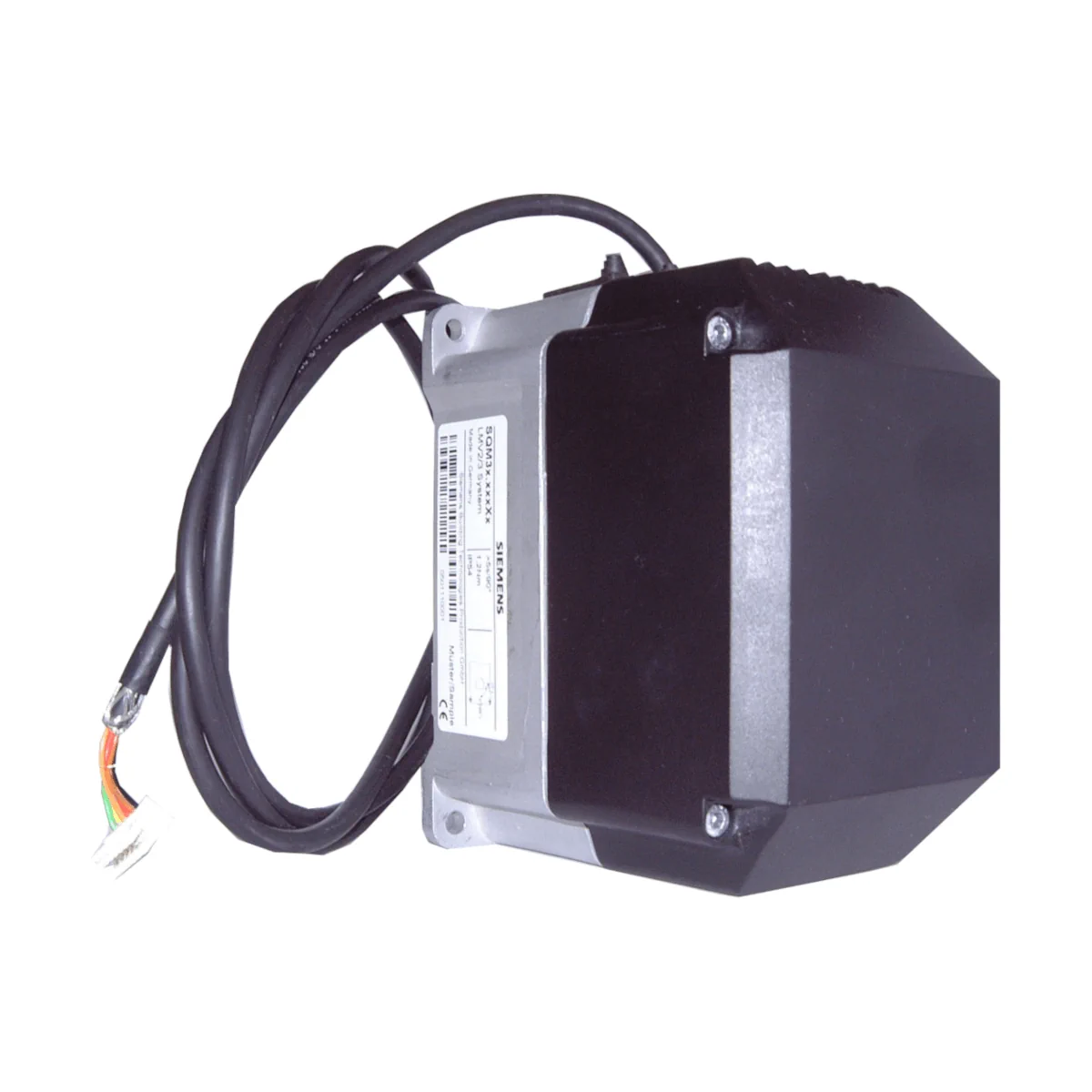

SQM33.511A9 Siłowniki do LMV2.. LMV3.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 3Nm (trzymanie 3Nm), czas przebiegu 5s, trzpień typu D, długość kabla 3m

SQM33.511A9 to elektromotoryczny siłownik obrotowy firmy Siemens, przeznaczony do napędu przepustnic powietrza i przepustnic gazu (a także m.in. zaworów motylkowych i regulatorów ciśnienia oleju) w palnikach olejowych i gazowych średniej oraz większej mocy. Siłownik jest stosowany przede wszystkim do obciążeniowej regulacji przepływu gazu, ilości oleju i powietrza spalania w połączeniu z elektroniczną regulacją proporcji LMV27 / LMV37. Wersja .511A9 oferuje moment znamionowy 3 Nm oraz przewód o długości 3 m zakończony 6-pinowym złączem RAST2.5.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: SQM33.511A9
• Numer artykułu: BPZ:SQM33.511A9
• Rodzaj: elektromotoryczny siłownik obrotowy (do przepustnic powietrza i gazu)
• Zastosowanie: palniki olejowe i gazowe średniej i większej mocy; regulacja gazu/oleju/powietrza z LMV27 / LMV37
• Moment znamionowy (max.): 3 Nm
• Moment trzymający (przy zasilaniu, max.): 3 Nm
• Moment trzymający (bez zasilania, max.): 2,6 Nm
• Czas przebiegu dla 90° (dla SQM33.5): 5 s
• Zakres użyteczny nastawy kąta: 0°…maks. 90°
• Stopień ochrony: IP54 (SQM33.51xA9)
• Długość przewodu: 3 m

Zastosowanie

SQM33.511A9 jest przeznaczony do aplikacji wymagających ruchu obrotowego, w szczególności do sterowania elementami wykonawczymi (np. przepustnicami) w palnikach olejowych i gazowych. Siłownik pracuje głównie w układach elektronicznej regulacji proporcji paliwo/powietrze z jednostkami bazowymi LMV27 / LMV37.

Funkcje i działanie

• Napęd realizowany jest przez silnik krokowy.
• Sterowanie i sprzężenie zwrotne położenia odbywa się przez wspólny przewód, którym zasilany jest także siłownik.
• Pozycjonowanie z rozdzielczością 0,1°.
• Nastawy i charakterystyki (m.in. czas biegu, kierunek obrotu, pozycje krańcowe) są określane przez jednostkę bazową (np. LMV27.100x2).
• Reproduktywność (typowo, gdy nowy): ±0,2° (przy pracy z LMV27.100x2 / LMV37.400x2).
• Nadzór enkodera – rozdzielczość nominalna: 0,7°.

Podłączenie elektryczne

• Napięcie pracy: 24 V ±20% (obciążenie na interfejsie)
• Złącze (SQM33.51xA9): Duomodule RAST2.5, 6-pin (Lumberg, nr 3521 06 K00)
• Przypisanie pinów:
  • Pin 1: U_IN (czerwony)
  • Pin 2: GND (czarny)
  • Pin 3: Motor A (brązowy)
  • Pin 4: Motor B (szary)
  • Pin 5: Sensor A (żółty)
  • Pin 6: Sensor B (zielony)

Dane techniczne

• Moment znamionowy (max.): 3 Nm
• Moment trzymający (przy zasilaniu, max.): 3 Nm
• Moment trzymający (bez zasilania, max.): 2,6 Nm
• Pobór mocy (SQM33.5xxA9): maks. 10 W
• Dopuszczalny czas załączenia: 50%, maks. 3 min pracy ciągłej
• Zakres użyteczny: 0°…maks. 90°
• Kierunek obrotu: wybierany na jednostce bazowej
• Kierunek obrotu (patrząc na wał): standardowo przeciwnie do ruchu wskazówek zegara; rewers zgodnie z ruchem wskazówek zegara
• Pozycja „0” wału (stan dostawy): 0° ±0,6°
• Stopień ochrony: IP54
• Klasa bezpieczeństwa: II (EN 60730 część 1 oraz 2-14)
• Masa: ok. 1,4 kg
• Maks. temperatura powierzchni montażowej: 60°C
• Warunki pracy: -20…+60°C, wilgotność <95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Obciążenie łożyska (środek wału) – promieniowe (max.): 100 N
• Obciążenie łożyska (środek wału) – osiowe (max.): 10 N
• Uwaga temperaturowa: dla temperatur otoczenia poniżej -15°C oraz powyżej 50°C: ok. 10% redukcji momentu

Montaż

• Pozycja montażu: dowolna
• Połączenie między wałem siłownika a elementem regulacyjnym musi być kształtowe (bez luzu mechanicznego).
• Powierzchnia czołowa przekładni jest wykorzystywana jako powierzchnia montażowa; siłownik posiada 4 otwory mocujące oraz podłużny otwór na kołek pozycjonujący.
• Dla precyzyjnego pozycjonowania należy zastosować kołek pozycjonujący Ø 6 mm na powierzchni montażowej.
• Aby utrzymać IP54 w całym okresie eksploatacji, łożyskowanie wału napędowego powinno być wykonane tak, by nie było bezpośrednio narażone na wodę lub pył.
• Nie wolno otwierać obudowy – siłownik zawiera optyczny system sprzężenia zwrotnego.

Trwałość

• 250 000 cykli startu (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu.
• 2 000 000 cykli sterowania pod obciążeniem z 75% momentu znamionowego w zakresie kąta obrotu 10°.

Akcesoria (zamawiane osobno)

• ASK33.1 – płyta montażowa do montażu siłownika SQM33 na VKP lub VKF1x.
• VKP – proporcjonalny element regulacyjny z płytą montażową.
• VKF1x – zawór motylkowy (wykonanie międzykołnierzowe) do zabudowy w ciągach gazowych.

Podsumowanie

Siemens SQM33.511A9 to solidny siłownik obrotowy 3 Nm z zasilaniem 24 V, przeznaczony do precyzyjnego pozycjonowania przepustnic powietrza i gazu w aplikacjach palnikowych. Zintegrowane sterowanie i sprzężenie zwrotne jednym przewodem, stopień ochrony IP54 oraz przewód 3 m z 6-pinowym złączem RAST2.5 czynią go praktycznym wyborem do integracji z układami regulacji proporcji LMV27 / LMV37.
