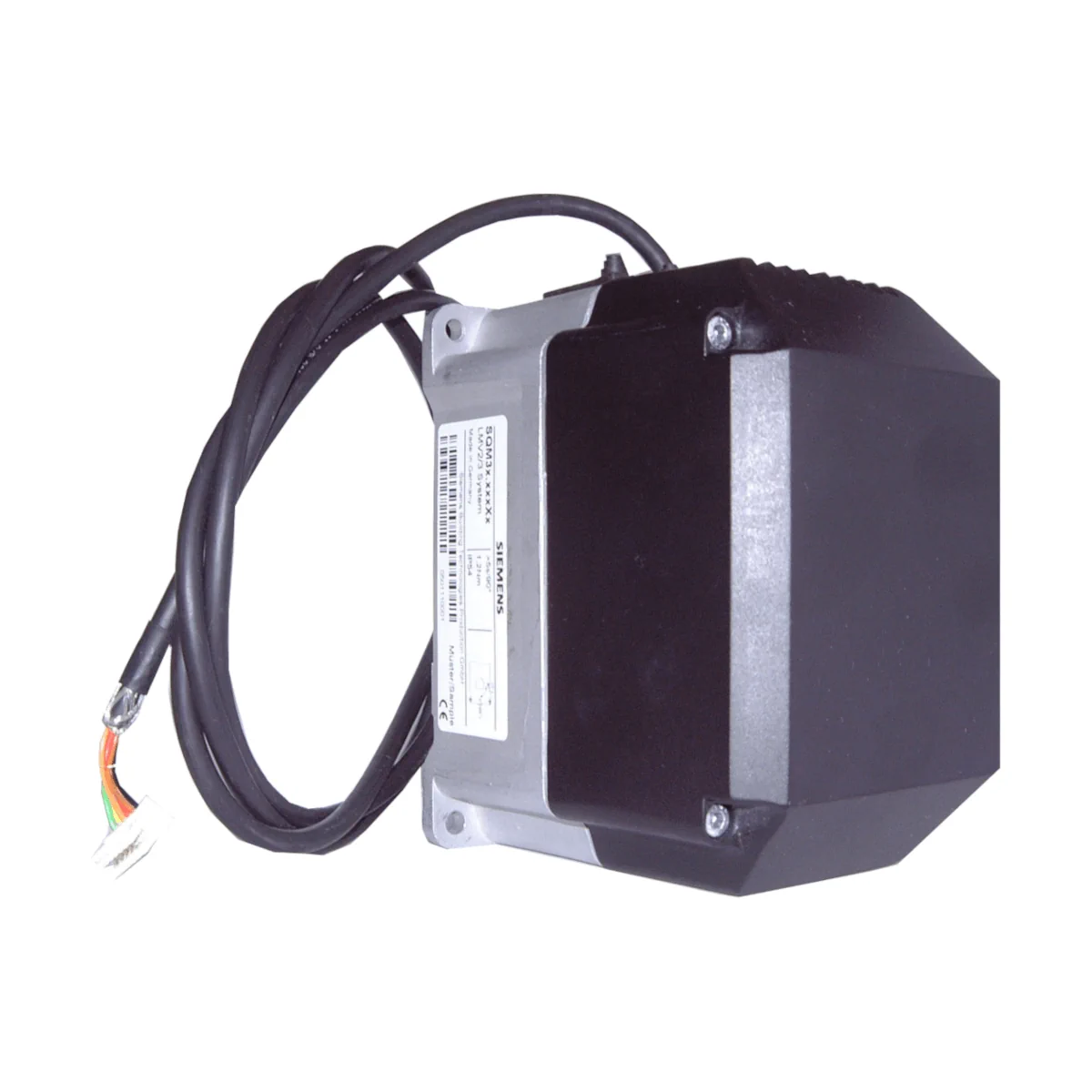

SQM33.711A9 Siłowniki do LMV2.. LMV3.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 10Nm (trzymanie 10Nm), czas przebiegu 17s, trzpień typu D, długość kabla 3m

SQM33.711A9 to wytrzymały elektromotoryczny siłownik obrotowy firmy Siemens, przeznaczony do napędu przepustnic powietrza i gazu, przepustnic motylkowych oraz innych elementów wymagających ruchu obrotowego w palnikach olejowych i gazowych średniej i większej mocy. Siłownik współpracuje z elektroniczną regulacją stosunku paliwo/powietrze (np. LMV27 / LMV37), realizując obciążeniową regulację strumienia gazu, ilości oleju oraz objętości powietrza do spalania.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM33.711A9
• Typ: siłownik elektromotoryczny (krokowy) do napędu elementów obrotowych (przepustnice, zawory motylkowe)
• Zastosowanie: palniki olejowe i gazowe – regulacja przepływu gazu, ilości oleju i powietrza spalania z regulatorami LMV
• Moment znamionowy (maks.): 10 Nm
• Moment trzymający (przy zasilaniu, maks.): 10 Nm
• Moment trzymający (bez zasilania, maks.): 6 Nm
• Czas przebiegu 90°: 17 s (dla wykonania SQM33.7)
• Zakres użyteczny (nastawny): 0…90°
• Stopień ochrony: IP54
• Przewód i wtyk: fabrycznie dołączony przewód z wtykiem RAST2.5 (6-pin)
• Długość przewodu: 3 m

Zastosowanie

SQM33.711A9 jest przeznaczony do sterowania elementami obrotowymi w układach spalania, m.in.:

• przepustnicami powietrza i gazu,
• zaworami motylkowymi,
• regulatorami ciśnienia oleju oraz innymi urządzeniami wymagającymi ruchu obrotowego.

Siłownik jest stosowany przede wszystkim do obciążeniowej regulacji strumienia gazu, ilości oleju oraz objętości powietrza w połączeniu z elektronicznym sterowaniem stosunku paliwo/powietrze (np. LMV27 / LMV37).

Funkcje i działanie

• Silnik krokowy oraz przekładnia o małym luzie (stal/tworzywo, stałe smarowanie) – stabilne i precyzyjne pozycjonowanie.
• Wspólna wiązka do zasilania, sterowania i sprzężenia zwrotnego położenia.
• Rozdzielczość pozycjonowania: 0,1°.
• Nadzór enkodera – rozdzielczość znamionowa: 0,7°.
• Powtarzalność (typowo, nowy): ±0,2° (przy pracy z jednostkami bazowymi LMV27.100x2 / LMV37.400x2).
• Kierunek obrotu: wybierany na jednostce bazowej (standardowo przeciwnie do ruchu wskazówek zegara, rewersyjnie zgodnie z ruchem wskazówek zegara – patrząc od strony wału).
• 0-pozycja wału (stan dostawy): 0° ±0,6°.

Podłączenie elektryczne (SQM33.711A9)

• Zasilanie: 24 V ±20% (obciążenie interfejsu)
• Złącze: Duomodule RAST2.5, 6-pin (wtyk fabrycznie na przewodzie)
• Przypisanie pinów:
  • Pin 1: U_IN (czerwony)
  • Pin 2: GND (czarny)
  • Pin 3: Motor A (brązowy)
  • Pin 4: Motor B (szary)
  • Pin 5: Sensor A (żółty)
  • Pin 6: Sensor B (zielony)

Dane techniczne

• Model: SQM33.711A9
• Moment znamionowy (maks.): 10 Nm
• Moment trzymający (przy zasilaniu, maks.): 10 Nm
• Moment trzymający (bez zasilania, maks.): 6 Nm
• Redukcja momentu: ok. 10% dla temperatur otoczenia poniżej -15°C oraz powyżej 50°C
• Długość przewodu: 3 m
• Pobór mocy (maks.): 10 W
• Dopuszczalny czas załączenia: 50%, maks. 3 min pracy ciągłej
• Zakres użyteczny (nastawny): 0…90°
• Czas przebiegu 90°: 17 s (dla wykonania SQM33.7; czasy przebiegów są określane przez jednostkę bazową)
• Stopień ochrony: IP54
• Klasa ochronności: II (EN 60730-1 oraz EN 60730-2-14)
• Obciążenie łożyska (maks.): promieniowe 100 N, osiowe 10 N (w środku wału)
• Masa: ok. 1,4 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy: -20…+60°C, wilgotność <95% r.h. (bez kondensacji)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Trwałość: 250 000 cykli startowych (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy znamionowym momencie w pełnym zakresie kąta; 2 000 000 cykli regulacyjnych przy 75% znamionowego momentu w zakresie 10°

Montaż

• Pozycja montażu: dowolna
• Połączenie wału siłownika z elementem wykonawczym musi być kształtowe (bez luzu mechanicznego).
• Dla precyzyjnego pozycjonowania na palniku należy zastosować kołek ustalający Ø 6 mm w powierzchni montażowej.
• Aby utrzymać IP54 przez cały okres eksploatacji, łożyskowanie wału powinno być wykonane tak, aby nie było bezpośrednio narażone na wodę lub pył.
• Uwaga eksploatacyjna: moment trzymający jest mniejszy po odłączeniu zasilania.

Podsumowanie

Siemens SQM33.711A9 to siłownik obrotowy o wysokim momencie 10 Nm i stopniu ochrony IP54, zaprojektowany do precyzyjnej regulacji przepustnic w aplikacjach palnikowych. Fabryczny przewód 3 m ze złączem RAST2.5 (6-pin), silnik krokowy oraz dokładne sprzężenie zwrotne położenia sprawiają, że jest to solidny napęd do sterowania powietrzem spalania oraz paliwem w systemach z elektroniczną regulacją stosunku paliwo/powietrze.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy stosować wyłącznie zgodnie z dokumentacją producenta i tylko w połączeniu z jednostką bazową LMV2... / LMV3....
• Posiada oznaczenie CE (zgodność z normami UE) – zgodnie z dokumentacją producenta dla zastosowania z jednostką bazową LMV2... / LMV3....
• Posiada oznaczenie EAC (Eurasian Conformity).
• Nie otwierać, nie ingerować i nie modyfikować siłownika. Otwarcie obudowy jest zabronione; urządzenie zawiera optyczny system sprzężenia zwrotnego.
• Montaż, ustawienia, podłączenie, uruchomienie, serwis i wymiana wyłącznie przez wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem prac montażowych lub serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozwarcie więcej niż jednego wyłącznika. Istnieje ryzyko porażenia prądem.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy. Nie dopuszczać do możliwości dotknięcia nieizolowanych połączeń lub przewodów.
• Płytka przyłączeniowa wykonana jest z tworzywa i nie zapewnia uziemienia złączek przewodowych. Uziemienie należy wykonać na miejscu instalacji przy użyciu odpowiednich podkładek i mostków przewodowych.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić poprawność i porządek okablowania.
• Upadek lub uderzenie mogą pogorszyć funkcje bezpieczeństwa urządzenia. Produkt, który został narażony na upadek lub wstrząs, nie może być uruchamiany, nawet jeśli nie ma widocznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Urządzenie jest siłownikiem niskonapięciowym zasilanym AC/DC 24 V. Podłączenie należy wykonać zgodnie z dokumentacją producenta.
• Po odłączeniu zasilania moment podtrzymujący siłownika jest zmniejszony. Należy uwzględnić możliwość przemieszczenia sterowanego elementu.
• Dobór siłownika musi uwzględniać wymagany moment oraz momenty działające zewnętrznie na element sterowany. Moment zewnętrzny nie może przekraczać dopuszczalnych wartości, aby nie doprowadzić do niebezpiecznej pracy układu.
• Połączenie między wałem napędowym siłownika a elementem sterowanym musi być wykonane bez luzów mechanicznych. Nieprawidłowe lub zbyt sztywne sprzęgło może powodować nadmierne obciążenie łożysk i uszkodzenie urządzenia.
• Nie przekraczać dopuszczalnych obciążeń łożysk wału dla modelu SQM33.711A9: obciążenie promieniowe maks. 100 N, obciążenie osiowe maks. 10 N.
• Podczas projektowania i montażu należy uwzględnić, że rzeczywisty moment w pracy może przekraczać moment znamionowy, a bezwładność elementów wirujących może powodować chwilowe obciążenia szczytowe. Producent zaleca odpowiednie przewymiarowanie połączenia wału.
• Instalację należy wykonać zgodnie z krajowymi przepisami bezpieczeństwa oraz właściwymi normami elektrycznymi. Należy zapewnić zgodne z normami odciążenie przewodów od naprężeń.
• Przewody wysokiego napięcia zapłonowego należy prowadzić oddzielnie od urządzenia i innych przewodów, zachowując możliwie największy odstęp.
• Urządzenie należy montować tak, aby łożyskowanie wału napędowego nie było bezpośrednio narażone na wodę ani pył. W przeciwnym razie nie można zapewnić stopnia ochrony IP54 przez cały okres eksploatacji.
• Dla modelu SQM33.711A9 stopień ochrony wynosi IP54 zgodnie z EN 60529-1, pod warunkiem prawidłowego montażu zgodnego z dokumentacją producenta.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Niespełnienie tego wymagania grozi utratą funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Produkt przeznaczony do pracy w temperaturze otoczenia od -20°C do +60°C, przy wilgotności poniżej 95% r.h. Temperatura powierzchni montażowej nie może przekraczać 60°C.
• Po osiągnięciu projektowanej trwałości eksploatacyjnej siłownik powinien zostać wymieniony przez autoryzowany personel. Projektowana trwałość wynosi 250 000 cykli startowych pod obciążeniem.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
