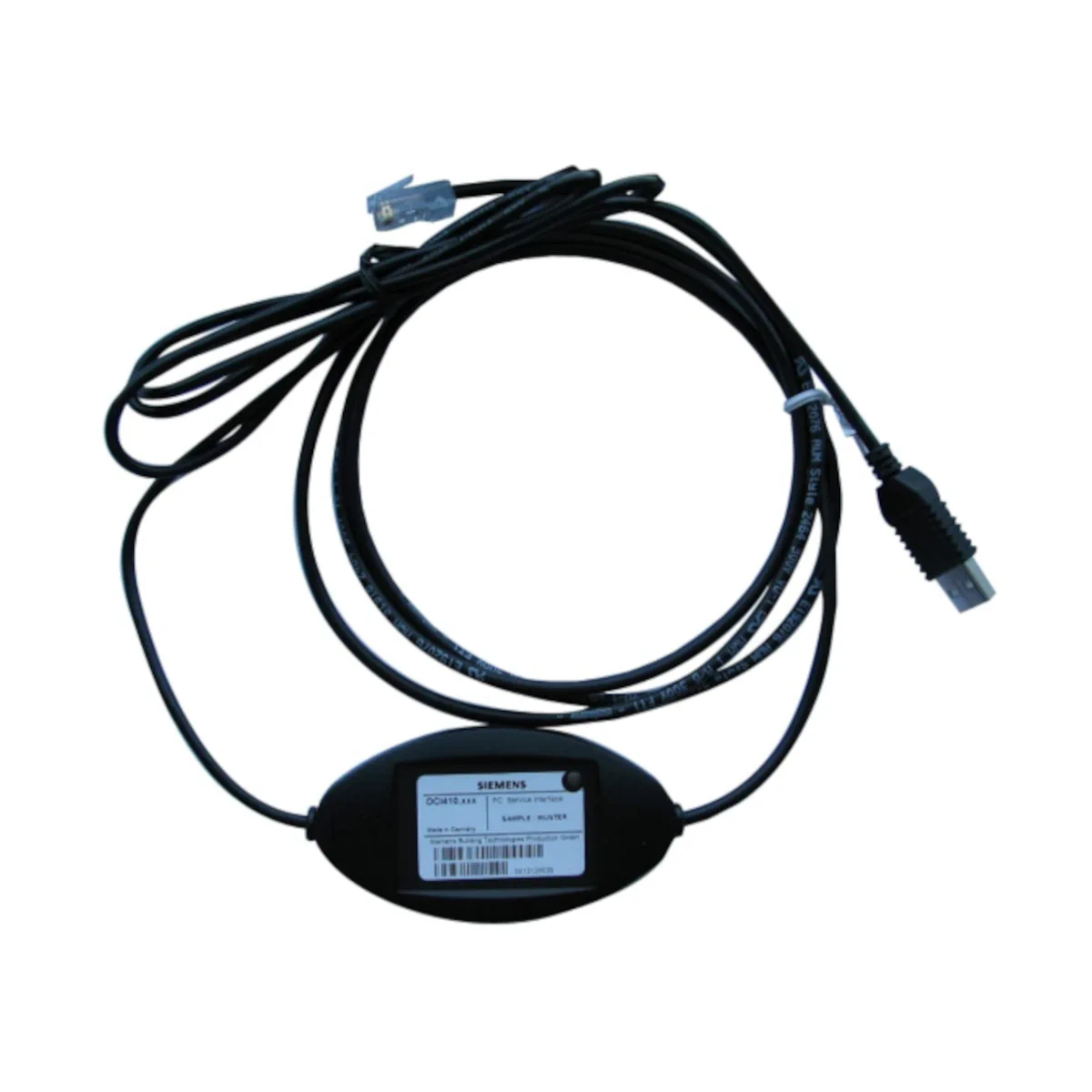

OCI410.31 Interfejs do LME39.. LMO39.., wersja z możliwością parametryzacji na poziomie OEM poprzez oprogramowanie ACS410

OCI410.31 to sterowany mikroprocesorowo interfejs BCI z separacją galwaniczną, przeznaczony do podłączenia sterownika palnika Siemens LME39 lub LMO39 do komputera przez USB. W połączeniu z oprogramowaniem PC ACS410 umożliwia wizualizację danych, parametryzację oraz protokołowanie. Wersja OCI410.31 jest wariantem OEM, w którym zmiana parametrów jest możliwa na poziomie uprawnień „OEM”.

Najważniejsze cechy

• Producent: Siemens
• Model: OCI410.31
• Typ: interfejs BCI (RJ11) ↔ USB do komunikacji sterownika palnika z PC
• Współpraca ze sterownikami palnika: LME39, LMO39
• Oprogramowanie PC: ACS410 (wymagane do używania interfejsu OCI410)
• Uprawnienia parametryzacji (wersja OCI410.31): „OEM”
• Separacja galwaniczna interfejsu
• Sygnalizacja stanu: dioda LED (błąd / czuwanie / komunikacja)
• Zasilanie: z portu USB (DC 5 V ±5% PELV)
• Stopień ochrony: IP40
• Położenie montażowe: dowolne

Zastosowanie

OCI410.31 służy jako interfejs komunikacyjny między wejściem BCI sterownika palnika a komputerem (port USB). W połączeniu z PC ACS410 umożliwia:

• wizualizację danych urządzenia,
• parametryzację sterownika palnika,
• protokołowanie.

Podłączenie i okablowanie

• Strona PC: USB (USB typu A)
• Strona sterownika palnika: BCI (wtyczka telefoniczna RJ11 6/4)
• Długość kabla – strona USB: ok. 1,5 m
• Długość kabla – strona BCI: ok. 1,5 m
• Wymagana specyfikacja USB: min. USB 1.1

Sygnalizacja LED (stany operacyjne)

• Czerwony, miga szybko: błąd wewnętrzny urządzenia OCI410
• Pomarańczowy, świeci się: tryb czuwania (wejście BCI bez napięcia)
• Zielony, świeci się: tryb czuwania (LME39 / LMO39 podłączony i gotowy)
• Zielony, miga: komunikacja PC ACS410 ↔ BCI (LME39 / LMO39)

Dane techniczne

• Napięcie robocze (zasilanie USB): DC 5 V ±5% (PELV)
• Pobór mocy: < 0,5 W
• Klasa ochronności: II
• Stopień ochrony: IP40
• Położenie montażowe: dowolne
• Zakres temperatur (praca / transport / składowanie): -20…+60°C
• Wilgotność (praca / transport / składowanie): < 95% wilg. wzgl.
• Warunki środowiskowe (DIN EN 60721-3-3, praca): klimatyczne 3K3, mechaniczne 3M3
• Warunki środowiskowe (DIN EN 60721-3-2, transport): klimatyczne 2K2, mechaniczne 2M2
• Warunki środowiskowe (DIN EN 60721-3-1, składowanie): klimatyczne 1K3, mechaniczne 1M2

Wymiary

• Długość: 95,5 mm
• Szerokość: 51 mm

Podsumowanie

Siemens OCI410.31 to interfejs BCI ↔ USB dla zastosowań OEM, przeznaczony do współpracy ze sterownikami palnika LME39 i LMO39. Zapewnia komunikację z komputerem oraz obsługę przez PC ACS410 w zakresie wizualizacji, parametryzacji i protokołowania, a dzięki czytelnej sygnalizacji LED ułatwia diagnostykę i pracę serwisową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i integracji w urządzeniach zgodnie z dokumentacją producenta.
• Wszelkie czynności związane z montażem, instalacją i serwisem mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Nieautoryzowana ingerencja może prowadzić do zagrożenia bezpieczeństwa oraz uszkodzenia produktu.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego poprzez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Przewód po stronie BCI (RJ11) wolno podłączać wyłącznie wtedy, gdy instalacja jest całkowicie odłączona od zasilania. Port BCI współpracujących sterowników palnika nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Nie wolno stosować przedłużenia przewodu po stronie jednostki podstawowej / linii BCI. Brak bezpiecznej separacji od napięcia sieciowego może stwarzać ryzyko porażenia prądem.
• Należy zapewnić zgodność z właściwymi krajowymi przepisami bezpieczeństwa oraz odpowiednie odciążenie przewodów zgodnie z obowiązującymi normami.
• Złącze USB musi być prawidłowo podłączone do komputera i zabezpieczone przed poluzowaniem podczas użytkowania oprogramowania.
• Urządzenie jest zasilane z portu USB napięciem DC 5 V ±5% (PELV). Należy stosować wyłącznie zgodne źródło zasilania przez port USB.
• Stopień ochrony urządzenia: IP40. Produkt nie jest przystosowany do kontaktu z wodą.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Urządzenie należy użytkować, transportować i przechowywać wyłącznie w warunkach środowiskowych zgodnych z dokumentacją producenta, w szczególności w zakresie temperatury od -20 °C do +60 °C oraz wilgotności poniżej 95% r.h.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.

Pliki do pobrania:
OCI410.31 Karta katalogowa
