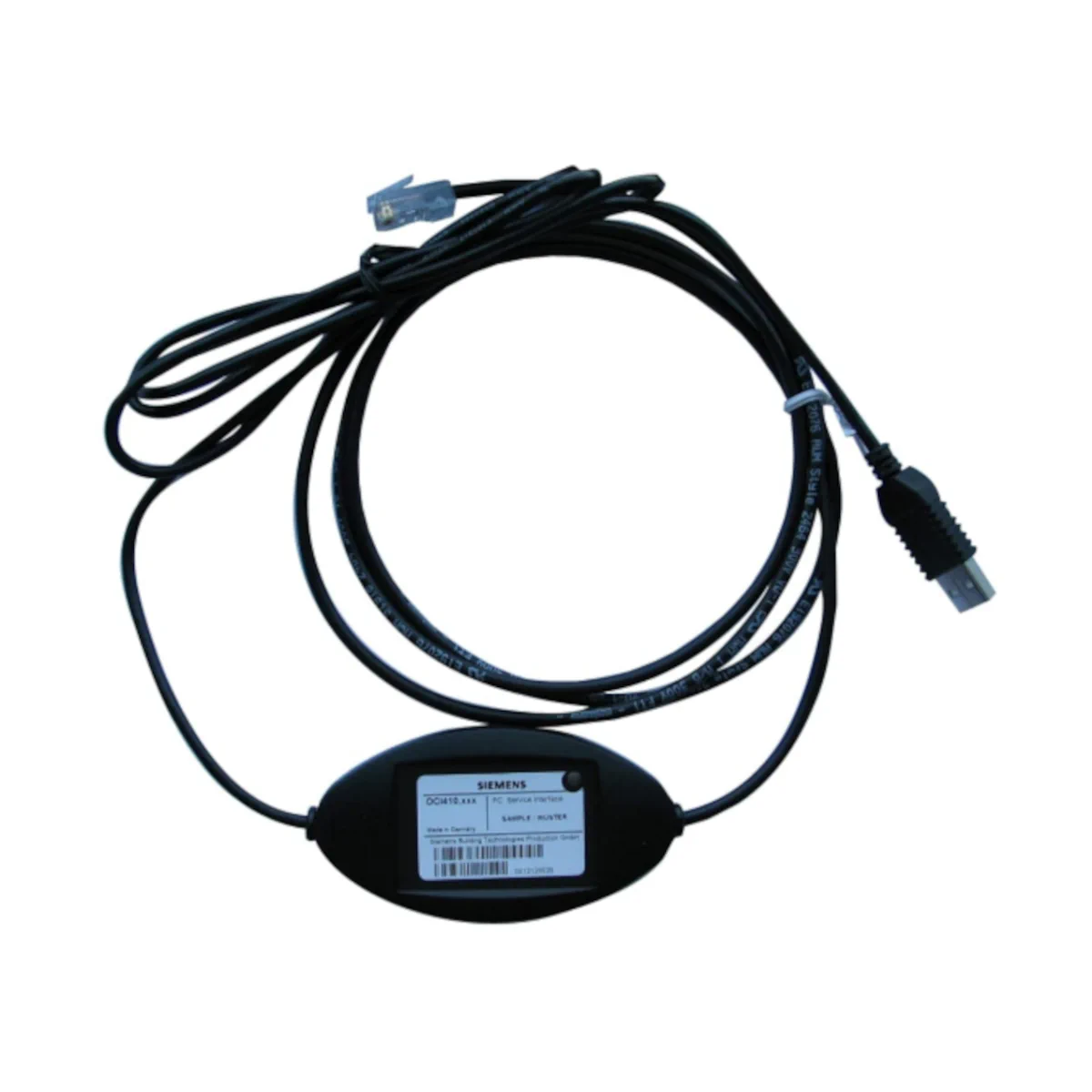

OCI410.20 Interfejs sterownik palnika - PC z dostępem do poziomu info/serwis, diagnoza (poprzez ACS410)

OCI410.20 to sterowany mikroprocesorowo interfejs BCI z separacją galwaniczną, przeznaczony do komunikacji pomiędzy komputerem (USB) a sterownikami palnika LME39, LME7, LMO39, LMV2 oraz LMV3. Model OCI410.20 jest wersją diagnostyczną i współpracuje z oprogramowaniem PC ACS410, umożliwiając odczyt i obsługę danych sterownika palnika z poziomu komputera.

Najważniejsze cechy

• Producent: Siemens
• Model: OCI410.20
• Typ: interfejs BCI między sterownikiem palnika a komputerem
• Wersja: diagnostyczna
• Komunikacja PC: USB
• Strona urządzenia: wejście BCI
• Kompatybilne sterowniki palnika: LME39 / LME7 / LMO39 / LMV2 / LMV3
• Oprogramowanie: PC ACS410
• Separacja galwaniczna: tak

Zastosowanie

OCI410.20 służy do podłączenia sterowników palnika LME39 / LME7 / LMO39 / LMV2 / LMV3 do komputera poprzez USB (po stronie PC) oraz BCI (po stronie sterownika). W połączeniu z oprogramowaniem PC ACS410 umożliwia realizację funkcji:

• wizualizacja danych urządzenia,
• parametryzacja sterowników palnika,
• protokołowanie.

Sygnalizacja stanów (dioda LED)

• Czerwony, miga szybko: błąd wewnętrzny urządzenia OCI410
• Pomarańczowy, świeci się: tryb czuwania (wejście BCI bez napięcia)
• Zielony, świeci się: tryb czuwania (LME39 / LME7 / LMO39 / LMV2 / LMV3 podłączony i gotowy)
• Zielony, miga: komunikacja PC ACS410 ↔ BCI (LME39 / LME7 / LMO39 / LMV2 / LMV3)

Dane techniczne

• Napięcie robocze (zasilanie USB): DC 5 V ±5% (PELV)
• Pobór mocy: < 0,5 W
• Klasa ochronności: II
• Stopień ochrony: IP40
• Położenie montażowe: dowolne
• Specyfikacja USB: min. USB 1.1
• System operacyjny: patrz dokumentacja ACS410 (J7352)
• Długość kabla – strona USB: ok. 1,5 m
• Długość kabla – strona BCI: ok. 1,5 m
• Zakres temperatur (praca / transport / składowanie): -20…+60°C
• Wilgotność (praca / transport / składowanie): < 95% wilg. wzgl.

Warunki otoczenia (wg DIN EN 60721)

• Składowanie: DIN EN 60721-3-1, klasa klimatyczna 1K3, klasa mechaniczna 1M2
• Transport: DIN EN 60721-3-2, klasa klimatyczna 2K2, klasa mechaniczna 2M2
• Praca: DIN EN 60721-3-3, klasa klimatyczna 3K3, klasa mechaniczna 3M3

Wymiary

• Długość: 95,5 mm
• Szerokość: 51 mm
• Wysokość: 33 mm

Ważne wskazówki montażowe i bezpieczeństwa

• Otwieranie urządzenia oraz ingerencje lub zmiany są niedozwolone.
• Wszystkie czynności (montaż, instalacja, serwis) muszą wykonywać osoby o odpowiednich kwalifikacjach.
• Przed pracami w obszarze podłączeń należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia.
• Przedłużenia po stronie urządzenia podstawowego (przewód BCI) są niedozwolone – brak bezpiecznej separacji od napięcia sieciowego.
• Przewód przyłączeniowy interfejsu BCI (wtyczka telefoniczna RJ11) można odłączać wyłącznie przy wyłączonym zasilaniu urządzenia (wyłączenie wszystkich biegunów).
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Podsumowanie

Siemens OCI410.20 to diagnostyczny interfejs BCI/USB z separacją galwaniczną, przeznaczony do współpracy ze sterownikami palnika LME39, LME7, LMO39, LMV2 i LMV3. W połączeniu z ACS410 umożliwia wizualizację danych, parametryzację oraz protokołowanie, a czytelna sygnalizacja LED ułatwia kontrolę stanu pracy i komunikacji.
