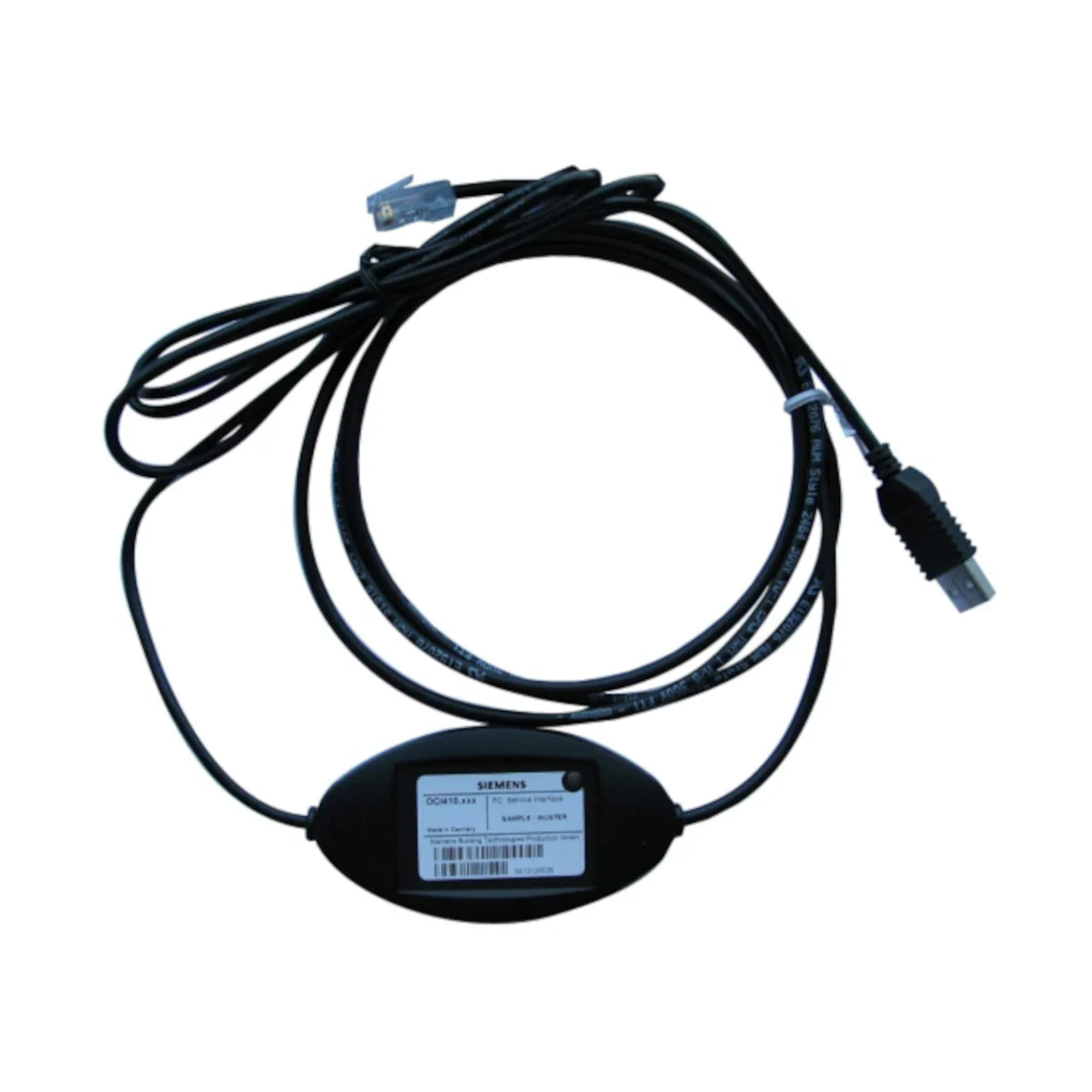

OCI410.40 Interfejs do podłączenia sterownika palnika do komputera PC z dostępem do poziomu instalatora i OEM poprzez oprogramowanie ACS410

OCI410.40 to sterowany mikroprocesorowo interfejs BCI z separacją galwaniczną, przeznaczony do połączenia sterowników palnika LME39 / LME7 / LMO39 / LMV2 / LMV3 z komputerem przez USB. Współpracuje z oprogramowaniem PC ACS410, umożliwiając wizualizację danych, parametryzację oraz protokołowanie. Wersja OCI410.40 jest wersją OEM – zmiana parametrów możliwa jest na poziomie uprawnień „OEM” i „Instalator”.

Najważniejsze cechy

• Producent: Siemens
• Model: OCI410.40
• Typ: interfejs BCI między sterownikiem palnika a komputerem
• Kompatybilne sterowniki palnika (BCI): LME39 / LME7 / LMO39 / LMV2 / LMV3
• Oprogramowanie PC: ACS410
• Funkcje w połączeniu z ACS410: wizualizacja danych urządzenia, parametryzacja sterowników palnika, protokołowanie
• Interfejs po stronie PC: USB (min. USB 1.1)
• Interfejs po stronie urządzenia: BCI (wtyczka telefoniczna RJ11)
• Sygnalizacja: dioda LED stanów operacyjnych
• Położenie montażowe: dowolne

Zastosowanie

OCI410.40 służy jako interfejs BCI między oprogramowaniem PC ACS410 a sterownikiem palnika. Umożliwia podłączenie sterownika do komputera: w komputerze wykorzystywane jest wejście USB, a w urządzeniu interfejs podłącza się do wejścia BCI.

Wersja OCI410.40 (OEM) – poziomy uprawnień

• Parametryzacja: za pomocą oprogramowania PC ACS410
• Zmiana parametrów: możliwa na poziomie uprawnień „OEM” i „Instalator”

Sygnalizacja LED stanów operacyjnych

• Czerwony, miga szybko: błąd wewnętrzny urządzenia OCI410
• Pomarańczowy, świeci się: tryb czuwania (wejście BCI bez napięcia)
• Zielony, świeci się: tryb czuwania (LME39 / LME7 / LMO39 / LMV2 / LMV3 podłączony i gotowy)
• Zielony, miga: komunikacja PC ACS410 ↔ BCI (LME39 / LME7 / LMO39 / LMV2 / LMV3)

Podłączenie i ważne wskazówki montażowe

• Otwieranie urządzenia, ingerencje lub zmiany są niedozwolone.
• Wszystkie czynności (montaż, instalacja, serwis itd.) muszą być wykonywane przez specjalistyczny personel.
• Przed rozpoczęciem prac w obszarze podłączeń należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia.
• Przedłużenia po stronie urządzenia podstawowego (przewód BCI) są niedozwolone (brak bezpiecznej separacji od napięcia sieciowego).
• Przewód przyłączeniowy OCI410 interfejsu BCI (RJ11) można odłączać wyłącznie przy wyłączonym zasilaniu urządzenia (wyłączenie wszystkich biegunów).
• Podłączone kable muszą być zabezpieczone przed naprężeniem zgodnie z obowiązującymi normami (np. DIN EN 60730 i DIN EN 6335).
• Należy upewnić się, że wtyczka USB jest dobrze podłączona do komputera i nie odłączy się podczas używania oprogramowania PC.
• Interfejs USB w komputerze wymaga specjalnego oprogramowania PC do używania OCI410 (dostarczanego wraz z plikami instalacyjnymi ACS410; patrz instrukcja instalacji i obsługi ACS410 J7352).

Dane techniczne

• Napięcie robocze (zasilanie USB): DC 5 V ±5% (PELV)
• Pobór mocy: < 0,5 W
• Klasa ochronności: II
• Stopień ochrony: IP40
• Położenie montażowe: dowolne
• Specyfikacja USB: min. USB 1.1
• System operacyjny: patrz dokumentacja ACS410 J7352
• Długość kabla – strona USB: ok. 1,5 m
• Długość kabla – strona BCI: ok. 1,5 m

Warunki otoczenia

• Składowanie (DIN EN 60721-3-1): klasa klimatyczna 1K3, klasa mechaniczna 1M2, -20...+60°C, wilgotność <95% wilg. wzgl.
• Transport (DIN EN 60721-3-2): klasa klimatyczna 2K2, klasa mechaniczna 2M2, -20...+60°C, wilgotność <95% wilg. wzgl.
• Praca (DIN EN 60721-3-3): klasa klimatyczna 3K3, klasa mechaniczna 3M3, -20...+60°C, wilgotność <95% wilg. wzgl.
• Uwaga: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Podsumowanie

Siemens OCI410.40 to interfejs BCI–USB dla sterowników palnika LME39 / LME7 / LMO39 / LMV2 / LMV3, przeznaczony do współpracy z oprogramowaniem ACS410. Zapewnia wygodną obsługę serwisową i produkcyjną: wizualizację, parametryzację oraz protokołowanie, a w wersji OEM umożliwia zmianę parametrów na poziomie uprawnień „OEM” i „Instalator”.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens OCI410.40 – interfejs BC między sterownikiem palnika a komputerem PC.
• Wszelkie czynności związane z montażem, instalacją i serwisem mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Nieautoryzowana ingerencja może powodować zagrożenie bezpieczeństwa oraz uszkodzenie produktu.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów, zabezpieczyć ją przed przypadkowym ponownym załączeniem oraz upewnić się, że nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Przewód po stronie BCI (złącze RJ11) wolno podłączać wyłącznie wtedy, gdy instalacja jest całkowicie odłączona od zasilania. Port BCI sterownika palnika nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Nie wolno stosować przedłużeń przewodu po stronie jednostki podstawowej (linia BCI), ponieważ brak jest bezpiecznej separacji od napięcia sieciowego. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem elektrycznym.
• Należy zapewnić zgodność montażu z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Należy zapewnić odpowiednie odciążenie podłączonych przewodów zgodnie z właściwymi normami.
• Należy upewnić się, że złącze USB jest prawidłowo podłączone do komputera i nie poluzuje się podczas użytkowania.
• Urządzenie jest zasilane z portu USB napięciem DC 5 V ±5 % (PELV).
• Klasa ochronności II. Stopień ochrony obudowy IP40.
• Nie dopuszczać do kondensacji, powstawania lodu ani przedostania się wody do urządzenia. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem elektrycznym.
• Produkt należy użytkować, transportować i przechowywać wyłącznie w warunkach środowiskowych określonych przez producenta; zakres temperatury: od -20°C do +60°C, wilgotność względna poniżej 95%.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnie obowiązującymi przepisami.

Pliki do pobrania:
OCI410.40 Karta katalogowa
