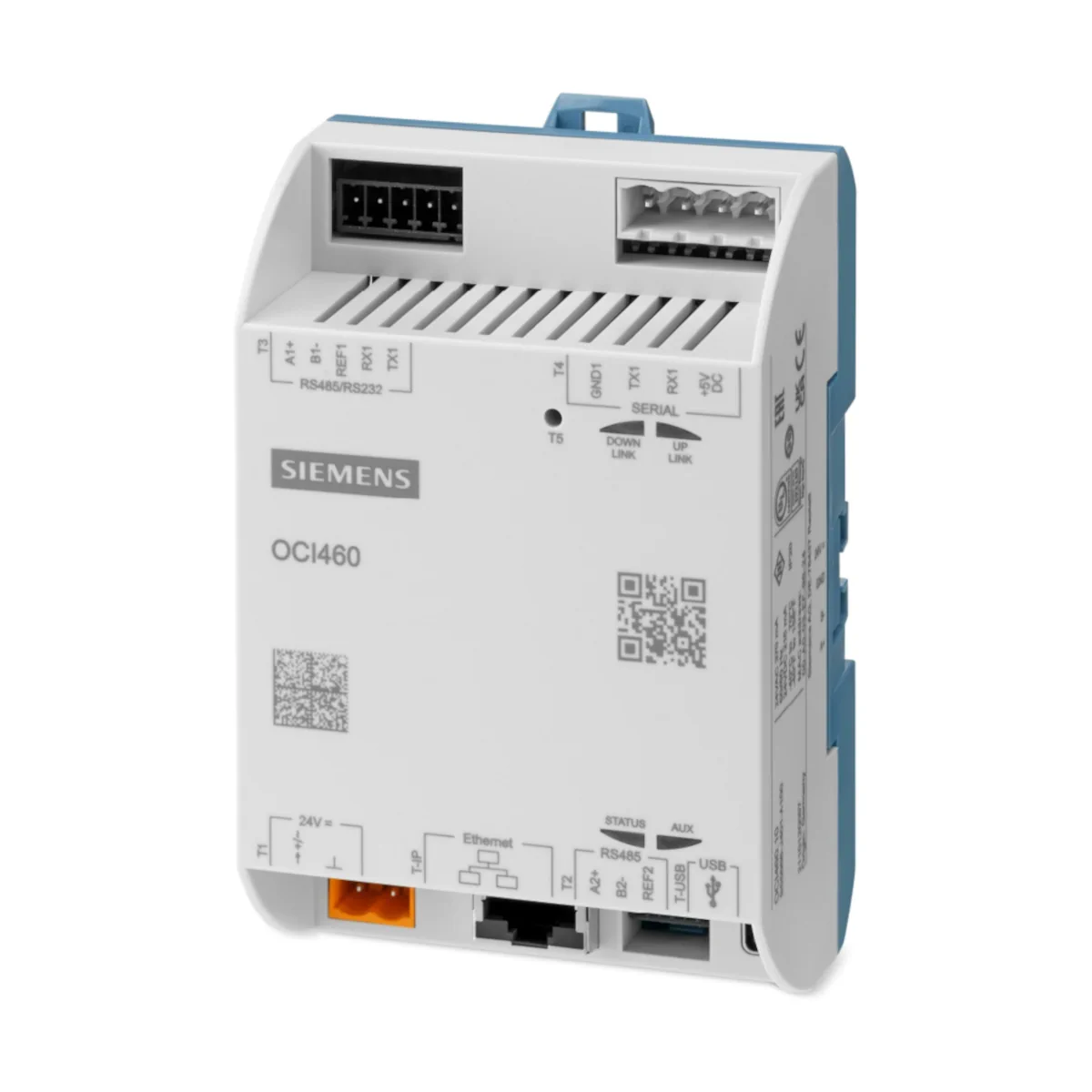

OCI460.10 Bramka komunikacyjna do sterowania palnikami z dostępem do chmury Climatix IC

OCI460.10 (nr artykułu S55666-J401-A100) to cloud gateway Siemens – bramka Climatix IC oraz konwerter interfejsów z separacją galwaniczną dla sterowników palników i systemów zarządzania palnikiem Siemens (tzw. basic units) wyposażonych w interfejs Modbus lub BC. Urządzenie realizuje dwie kluczowe funkcje: przesył danych do chmury Climatix IC oraz udostępnienie interfejsu Modbus RTU/IP poprzez RS-485 i Ethernet.

Wersja OCI460.10 jest przeznaczona do połączenia z Climatix IC w Europie i może być stosowana wyłącznie stacjonarnie – pod osłoną palnika lub w szafie sterowniczej – w połączeniu z kompatybilnymi jednostkami bazowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Model: OCI460.10
• Nr artykułu: S55666-J401-A100
• Typ: cloud gateway Climatix IC / konwerter interfejsów z separacją galwaniczną
• Funkcje: bramka danych do Climatix IC + interfejs Modbus RTU/IP (RS-485 + Ethernet)
• Zasilanie (T1): 24 V AC ±20% lub 24 V DC ±10%
• Pobór mocy (wewnętrzny): < 9 W
• Prąd przy 24 V AC: 370 mA
• Prąd przy 24 V DC: 215 mA
• Stopień ochrony: IP20 (musi być zapewniony przez sposób zabudowy)
• Klasa ochronności: III
• Montaż: szyna DIN EN 50022 (72 mm), szerokość 4 moduły
• Masa: ok. 130 g

Zastosowanie i kompatybilność

OCI460.10 służy do komunikacji i integracji danych z kompatybilnych urządzeń Siemens (basic units) poprzez interfejs Modbus lub BC – zarówno na potrzeby Climatix IC, jak i systemów automatyki/BMS lub paneli operatorskich przez Modbus.

Przykładowe podstawowe typy jednostek obsługiwane przez OCI460 (wg dokumentacji):

• LFS1 – flame safeguard
• LME39, LME71, LME73, LME75, LME76, LME81.210B2V – burner controls
• LMO39, LMO8x – burner controls
• LMV26.300Ax, LMV27.100Ax, LMV36.300Ax, LMV36.520Ax, LMV37.4, LMV5, LMV62, LMV63 – burner management systems

Urządzenie jest przeznaczone do pracy wyłącznie w suchych pomieszczeniach. Nie instalować na zewnątrz; chronić przed ciepłem, mrozem oraz cieczami (np. woda, olej, olej opałowy).

Funkcje i działanie

• Bramka danych do Climatix IC: przesyła dane z kompatybilnej jednostki bazowej Siemens do chmury Climatix IC.
• Konwersja i udostępnienie Modbus: Modbus RTU/IP dostępny przez RS-485 i Ethernet.
• Separacja galwaniczna: jako element konwersji interfejsów dla wskazanych jednostek Siemens.

Uruchomienie i konfiguracja

Automatyczne wykrywanie jednostki bazowej

• OCI460 posiada funkcję automatycznego wykrywania jednostki bazowej na jednym z fizycznych interfejsów (T3 – RS-485 lub RS-232, T4 – TTL).
• W trakcie wykrywania OCI460 może restartować się kilkukrotnie, aż do rozpoznania wspieranego urządzenia.
• Ustawienia domyślne dla jednostek Modbus (LMV2x, LMV3x, LMV5x, LMV6x): 19 200 CPS, 8 bitów, brak parzystości, 1 bit stopu, adres Modbus 1 oraz DHCP dla komunikacji Ethernet.
• Dla jednostek z interfejsem BC (LME7x, LME8x, LMx39, LMO8x, LFS1) nie są wymagane ustawienia komunikacji.
• Po udanej identyfikacji automatyczne wykrywanie zostaje wyłączone, a typ jednostki i użyty interfejs są zapisywane w OCI460.
• Przy zmianie jednostki bazowej należy użyć funkcji Restart auto-detection w online HMI.

Konfiguracja przez online HMI (przeglądarka)

• Konfiguracja (Ethernet, Modbus, dostęp, Climatix IC) jest dostępna przez online HMI wbudowane w OCI460.
• Wymagane: PC z fizycznym portem RJ45, przeglądarka i standardowy patchcord (połączenie bezpośrednie PC ↔ OCI460).
• Zalecenie producenta: ustawienia sieciowe PC na DHCP (domyślnie) oraz włączenie obsługi NetBIOS.
• Dla ustawienia stałego IP zaleca się wykonać konfigurację po zakończonym auto-detection (gdy downlink LED świeci na zielono), ponieważ podczas wykrywania sieć pracuje w trybie DHCP.
• Dostęp do OCI460 odbywa się adresem w formacie http://OCI460_XXYYZZ, gdzie XXYYZZ to ostatnie 6 znaków adresu MAC (bez myślników).
• Zalecenie bezpieczeństwa: producent rekomenduje zastąpienie fabrycznych danych dostępowych własnymi.

Sygnalizacja LED i przycisk T5

DOWNLINK LED

• Miga zielono: brak połączenia danych z jednostką bazową przez T3 lub T4
• Świeci zielono: aktywne połączenie danych z jednostką bazową
• Świeci pomarańczowo (razem z UPLINK): automatyczne wykrywanie OFF

UPLINK LED

• OFF: brak fizycznego połączenia z siecią Ethernet
• Miga zielono: połączenie z Ethernet bez połączenia z serwerem Climatix IC
• Świeci zielono: połączenie z serwerem Climatix IC aktywne

STATUS LED

• Świeci czerwono: sekwencja startowa lub zbyt niskie napięcie
• Naprzemiennie czerwony/zielony: aktualizacja firmware
• Świeci pomarańczowo: aktualizacja firmware zakończona poprawnie
• Świeci zielono: praca

Przycisk T5 – tymczasowe wyłączenie auto-detection

• Przytrzymanie T5 przez 5 s po uruchomieniu (gdy STATUS LED świeci na zielono) wyłącza automatyczne wykrywanie na 30 minut.
• OCI460 restartuje się z wyłączonym wykrywaniem, a diody uplink i downlink świecą na pomarańczowo (ułatwienie ręcznej konfiguracji).
• Po maks. 30 minutach OCI460 restartuje się automatycznie i wykrywanie ponownie się aktywuje.

Interfejs Modbus (RTU/IP)

• OCI460 udostępnia Modbus na RS-485 (T2) do podłączenia systemu automatyki, BMS lub wyświetlacza – z dostępem do danych z podłączonej jednostki bazowej.
• Dla aplikacji Modbus zalecane jest użycie dodatkowego punktu danych 887 (adres 887) do nadzoru komunikacji OCI460 ↔ jednostka bazowa (odpowiada także sygnalizacji downlink LED).
• Przy braku komunikacji z jednostką bazową adres 887 przyjmuje wartość 0, a rejestry Modbus dla jednostki bazowej są przez OCI460 zwracane jako 0.

Dane techniczne

• Napięcie zasilania (T1): 24 V AC ±20% / 24 V DC ±10%
• Pobór mocy (wewnętrzny): < 9 W
• Prąd pobierany: 24 V AC 370 mA / 24 V DC 215 mA
• Klasa ochronności: III
• Stopień ochrony: IP20
• Stopień zanieczyszczenia: 2
• Bezpiecznik: wewnętrzny (niewymienny)
• Masa: ok. 130 g
• Ethernet: < 100 m dla 100 BASE-TX, CAT5
• USB (serwis): < 1 m

Okablowanie – maksymalne długości przewodów

• T2 RS-485 (Modbus): < 1000 m (przy 9,6 kbps; skrętka, ekranowanie gdy > 3 m)
• T3 RS-232 (LMV5): < 3 m (100 pF/m)
• T3 RS-485 (LMV6): < 100 m (przy 56,6 kbps; skrętka, ekranowanie gdy > 3 m)
• T4 TTL izolowany (LMx39, LME7x, LMx8x, LMV2/LMV3, LFS1): < 1 m (100 pF/m)

Izolacja przewodów musi być dobrana do odpowiednich warunków środowiskowych (praca pod osłoną palnika lub w szafie sterowniczej).

Zaciski i przekroje przewodów (w skrócie)

• Złącza T1/T4: przewód linkowy 0,2…2,5 mm²; długość odizolowania ok. 7 mm; moment dokręcenia 0,5…0,6 Nm
• Złącza T2/T3: przewód linkowy 0,14…1,5 mm²; długość odizolowania ok. 7 mm; moment dokręcenia 0,25 Nm

Warunki środowiskowe

• Praca / transport / magazynowanie: -40…+70°C
• Wilgotność: < 95% r.h.
• Wysokość instalacji: maks. 3000 m n.p.m.

Skraplanie, oblodzenie oraz wnikanie wody są niedopuszczalne.

Montaż

• Wyłącznie montaż stacjonarny (pod osłoną palnika lub w szafie sterowniczej).
• Szyna DIN: EN 50022 (72 mm), szerokość 4 moduły.
• Producent palnika/kotła musi zapewnić IP20 przez odpowiednią zabudowę OCI460.
• Złącza przewodów mogą być zdejmowane lub wymieniane tylko przy wyłączonej instalacji (odłączenie wszystkich biegunów).
• OCI460 nie może być ponownie uruchamiany po uderzeniu lub wstrząsie.
• OCI460 nie jest przeznaczony do transmisji alarmów; do alarmów należy używać wyłącznie dedykowanych wyjść jednostki bazowej.

Wymiary

• Szerokość: 72 mm
• Głębokość: 47 mm
• Wysokość: 114,6 mm

Akcesoria (zamawiane osobno)

• POL005.15/STD (S55843-Z151-F100) – złącze T1 (zestaw 100 szt., MSTB 2.5 / 2-ST, Phoenix)
• AGG9.831 (BPZ:AGG9.831) – złącze T2 (zestaw 200 szt., RAST3.5, 3-pin, TE / PTR Hartmann lub podobne)
• AGG9.853 (BPZ:AGG9.853) – złącze T3 (zestaw 200 szt., RAST3.5, 5-pin, TE / PTR Hartmann lub podobne)
• AGG9.104 (S55854-Z540-A100) – złącze T4 (MSTB 2.5 / 4-ST, min. 50 szt., Phoenix)
• AGG7.900 (S55854-Z701-A100) – kompletny zestaw złączy dla OCI460.1x (T1–T4 + X92 dla LMV2/LMV3)

Podsumowanie

Siemens OCI460.10 to europejska wersja bramki Climatix IC, która łączy świat automatyki palnikowej Siemens z chmurą oraz udostępnia dane przez Modbus RTU/IP (RS-485 i Ethernet). Automatyczne wykrywanie jednostki bazowej, konfiguracja przez wbudowany online HMI oraz czytelna sygnalizacja LED czynią z OCI460.10 praktyczne narzędzie integracyjne do zabudowy pod osłoną palnika lub w szafie sterowniczej.
