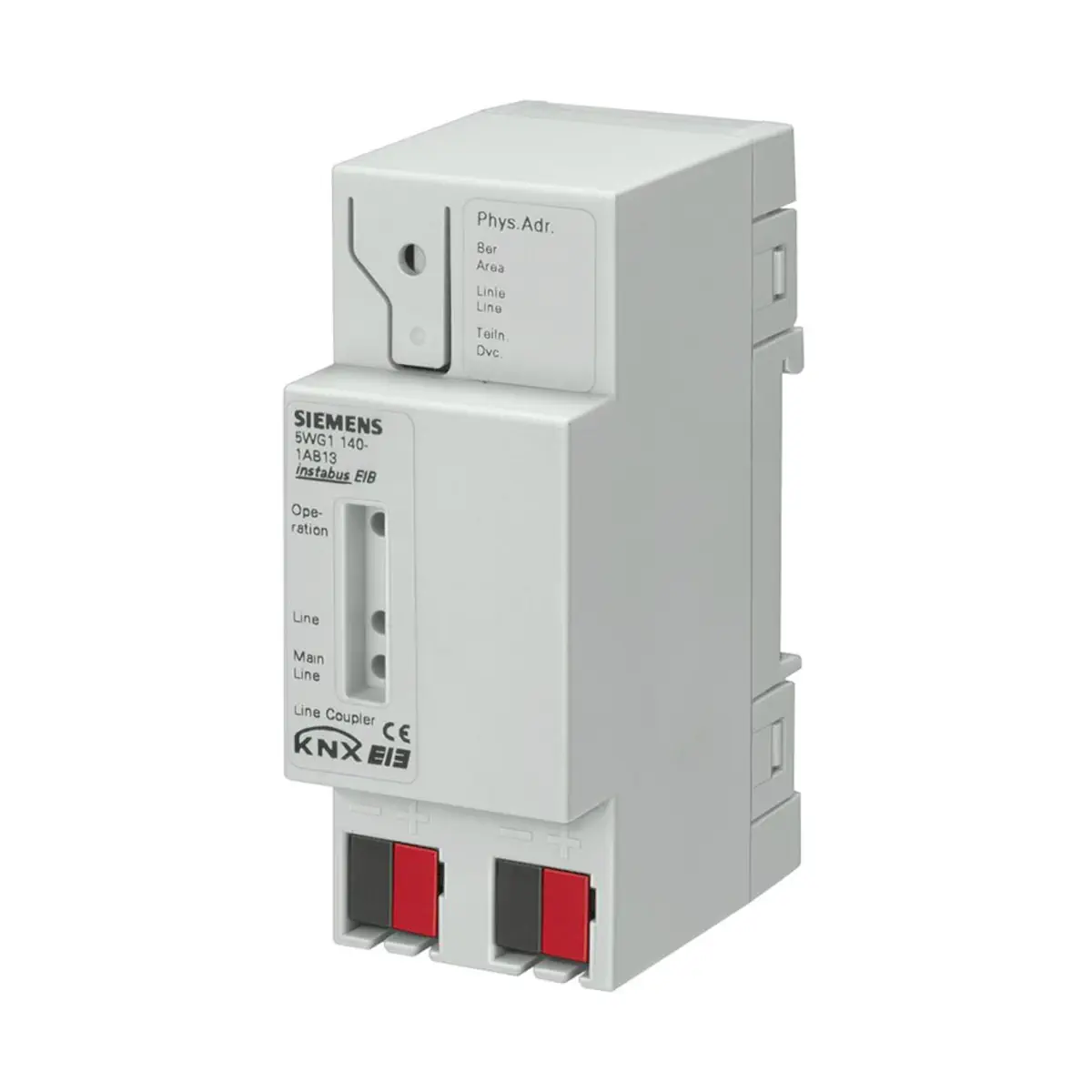

5WG1140-1AB13 N 140/13 Sprzęgło liniowe/obszarowe

N 140/13 (5WG1 140-1AB13) to sprzęgło liniowo/obszarowe systemu GAMMA instabus (KNX / EIB), które łączy dwie osobne linie EIB i jednocześnie izoluje je od siebie, umożliwiając ich niezależne działanie. Urządzenie może pracować jako sprzęgło liniowe, sprzęgło obszarowe lub wzmacniacz (repeater), a dzięki tablicy filtrów ogranicza ruch telegramów między liniami, zmniejszając obciążenie magistrali.

Najważniejsze cechy

• Producent: Siemens
• Model: N 140/13
• Numer katalogowy: 5WG1 140-1AB13
• Typ urządzenia: sprzęgło liniowo/obszarowe KNX / EIB (może pracować także jako wzmacniacz)
• Funkcja: łączenie dwóch linii EIB z ich wzajemną izolacją
• Tablica filtrów: blokowanie lub przepuszczanie telegramów między liniami w celu redukcji obciążenia magistrali
• Zasilanie: z linii nadrzędnej (DC 24 V)
• Montaż: szybki montaż na szynie DIN EN 60715-TH35-7,5 (suche lokalizacje)
• Certyfikacja: KNX / EIB

Zastosowanie

N 140/13 może być stosowane w istniejących sieciach EIB oraz w nowych sieciach KNX EIB jako:

• sprzęgło liniowe,
• sprzęgło obszarowe,
• wzmacniacz (repeater).

Filtracja telegramów i odciążenie magistrali

Urządzenie posiada tablice filtrów, dzięki którym telegramy na magistrali mogą być blokowane między liniami lub przepuszczane do innej linii. Tablica filtrów jest tworzona w narzędziu ETS automatycznie w trakcie uruchomienia systemu.

Praca jako wzmacniacz (repeater)

Używany jako wzmacniacz N 140/13 pozwala na podłączenie więcej niż 64 urządzeń do jednej linii magistrali. Do jednej linii można podłączyć do trzech wzmacniaczy, co umożliwia podłączenie łącznie 252 urządzeń (dodatkowo trzy wzmacniacze) do jednej linii magistrali.

Programowanie (ETS)

• Narzędzie: ETS od wersji ETS2V11
• Program aplikacyjny (sprzęgło liniowe/obszarowe): “Coupler 000121”
• Program aplikacyjny (wzmacniacz): “Repeater 000221”

Sygnalizacja LED i obsługa

• 1 przycisk programowania: przełączanie między normalnym trybem pracy a trybem adresowania
• LED żółta: odbiór danych na linii podrzędnej
• LED zielona: status „gotowy”
• LED żółta: odbiór danych na linii nadrzędnej
• LED czerwona: monitorowanie napięcia magistrali i wskazanie trybu pracy
  (LED wyłączona – tryb normalny; LED włączona – tryb adresowania)

Montaż i okablowanie

• Miejsce instalacji: stały montaż w suchych lokalizacjach w tablicach rozdzielczych lub małych obudowach
• Szyna: DIN EN 60715-TH35-7,5 (szyna DIN z szyną danych)
• Wymagania montażowe: urządzenie musi być montowane i uruchamiane przez uprawnionego elektryka
• Uwaga instalacyjna: niewykorzystane obszary na szynie DIN z szyną danych muszą być zakryte pokrywami 5WG1 192-8AA01
• Obudowa: urządzenie nie może być otwierane
• Podłączenie linii nadrzędnej i podrzędnej: poprzez wtyk magistrali (dla każdej linii osobno)
• Zasilanie: realizowane poprzez podłączenie linii nadrzędnej, co umożliwia wykrycie awarii zasilania w linii podrzędnej
• Zaciski magistrali: bezśrubowe; przewód jednożyłowy Ø 0,6…0,8 mm, odizolowanie na 5 mm

Dane techniczne

• Napięcie znamionowe – linia nadrzędna (zasilanie urządzenia): DC 24 V (DC 21…30 V)
• Napięcie znamionowe – linia podrzędna: DC 24 V (DC 21…30 V)
• Prąd wejściowy – z linii nadrzędnej: 6 mA
• Prąd wejściowy – z linii podrzędnej: 8 mA
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Klasa ochrony (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Zgodność norm: EN 50090-2-2 oraz IEC 60664-1
• EMC: EN 61000-6-2, EN 61000-6-3, EN 50090-2-2

Warunki środowiskowe

• Warunki klimatyczne: EN 50090-2-2
• Temperatura pracy: -5…+45°C
• Temperatura przechowywania: -25…+70°C
• Wilgotność względna (bez kondensacji): 5%…93%

Wykonanie i wymiary

• Obudowa: plastik
• System: N-system
• Szerokość: 2 SU (1 SU = 18 mm)
• Waga: ok. 90 g
• Obciążenie ogniowe: ok. 1750 kJ ±10%
• Wymiary (wg rysunku wymiarowego): 90 mm oraz 55 mm; dodatkowe wymiary: 44 mm i 45 mm

Podsumowanie

Siemens N 140/13 (5WG1 140-1AB13) to uniwersalne sprzęgło KNX/EIB do separacji i łączenia dwóch linii, z automatycznie tworzonymi tablicami filtrów w ETS, zasilane z linii nadrzędnej. Sprawdza się jako sprzęgło liniowe/obszarowe lub jako wzmacniacz, gdy potrzebujesz rozbudować topologię instalacji i jednocześnie kontrolować przepływ telegramów na magistrali.
