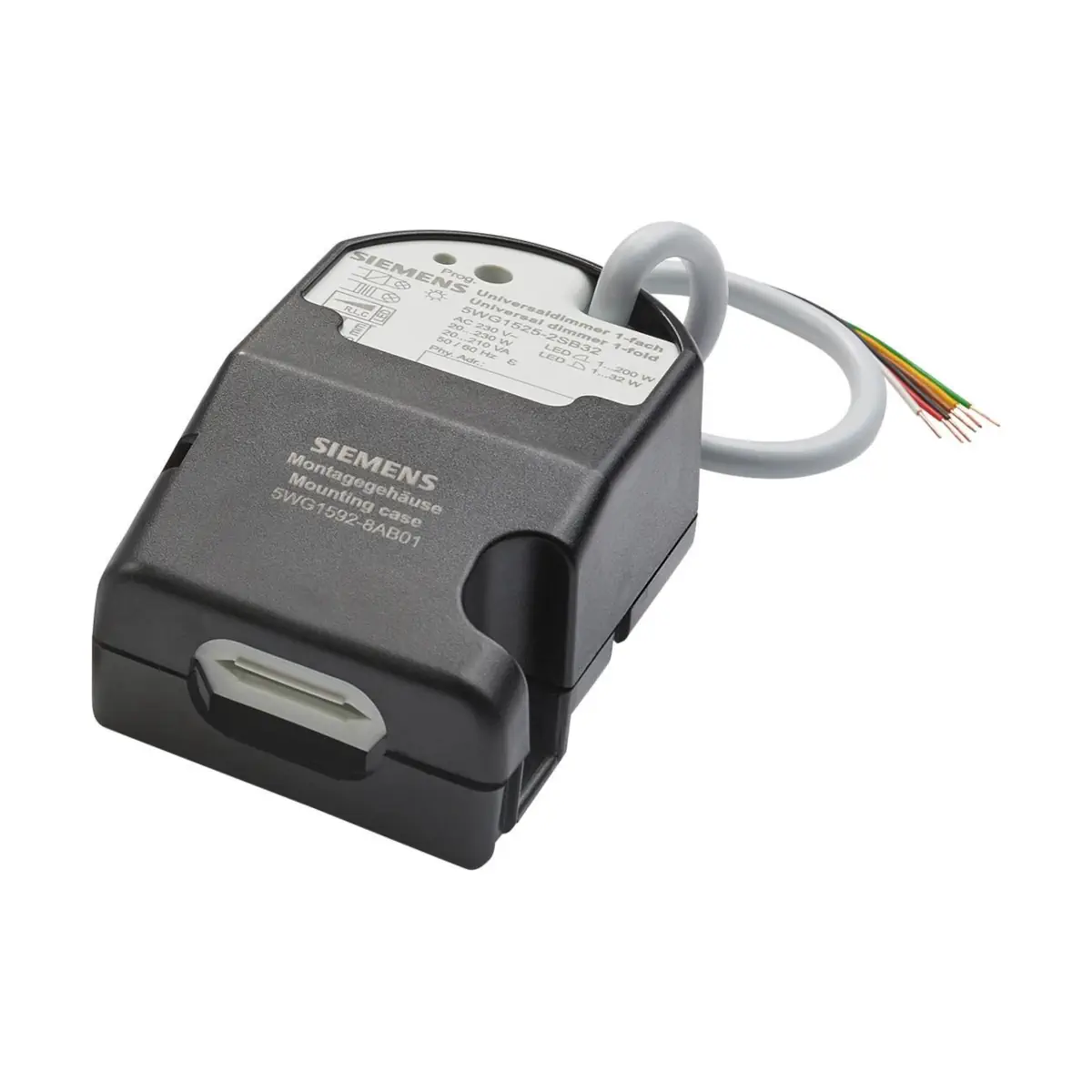

M 592/01 Puszka instalacyjna pozwalająca na montaż aktorów UP 511.. na szynie DIN

M 592/01 (5WG1592-8AB01) to kompaktowa obudowa montażowa przeznaczona do instalacji jednego podtynkowego elementu wykonawczego typu UP 511S32, UP 562S32 lub UP 525S32. Obudowa zapewnia oddzielną przestrzeń na okablowanie oraz odciążenie przewodów dla przewodów funkcyjnych, co ułatwia bezpieczne prowadzenie i organizację instalacji. Może być montowana jako obudowa na szynę DIN TH35 zgodnie z DIN EN 60715, a także przykręcana (mocowanie śrubowe) do instalacji w korytach kablowych, pod podłogami podniesionymi lub do montażu natynkowego pod sufitem. Wykonana z tworzywa sztucznego, posiada stopień ochrony IP20.

Najważniejsze cechy

• Producent / numer katalogowy: 5WG1592-8AB01
• Model: M 592/01
• Typ: obudowa montażowa
• Miejsce montażowe: 1 × dla aktora podtynkowego UP 511S32 / UP 562S32 / UP 525S32
• Przestrzeń na okablowanie: oddzielna komora na przewody
• Odciążenie przewodów: tak, dla przewodów funkcyjnych
• Montaż na szynie: DIN rail TH35 wg DIN EN 60715
• Montaż śrubowy: do instalacji w korytach kablowych, pod podłogą podniesioną lub natynkowo pod sufitem
• Materiał obudowy: tworzywo sztuczne
• Stopień ochrony: IP20
• Gwarancja: 24 miesiące

Zastosowanie

M 592/01 pełni rolę obudowy instalacyjnej dla wybranych aktorów podtynkowych, gdy wymagany jest montaż w rozdzielnicy na szynie DIN lub w przestrzeniach instalacyjnych (koryta kablowe, podłoga podniesiona, sufit). Dzięki wydzielonej przestrzeni na przewody i odciążeniu okablowania umożliwia uporządkowany montaż oraz stabilne prowadzenie przewodów funkcyjnych.

Montaż

• Na szynie DIN: montaż na TH35 zgodnie z DIN EN 60715.
• Mocowanie śrubowe: do instalacji w korytach kablowych, pod podłogami podniesionymi lub jako montaż natynkowy pod sufitem.
• Kompatybilność: 1 miejsce montażowe dla UP 511S32, UP 562S32 lub UP 525S32.

Dane techniczne

• Stopień ochrony: IP20
• Materiał: tworzywo sztuczne
• Wymiary (S × W × G): 97 × 53 × 36 mm
• Gwarancja: 24 miesiące

Podsumowanie

M 592/01 (5WG1592-8AB01) to obudowa montażowa z jednym miejscem na aktor podtynkowy UP 511S32 / UP 562S32 / UP 525S32, wyposażona w oddzielną przestrzeń na okablowanie i odciążenie przewodów. Umożliwia montaż na szynie DIN TH35 lub przykręcany montaż w przestrzeniach instalacyjnych (koryta kablowe, podłoga podniesiona, sufit), zapewniając stopień ochrony IP20.
