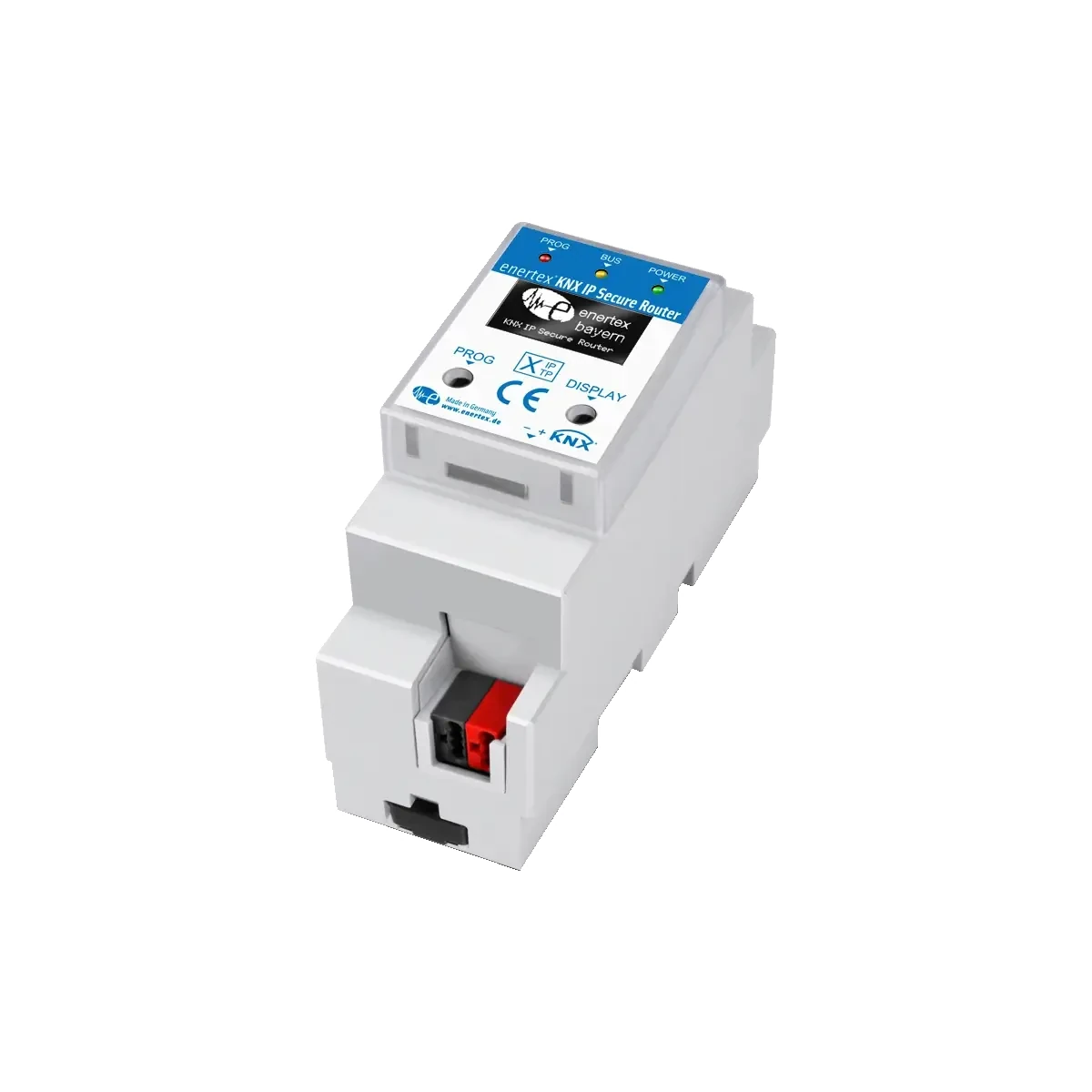

Enertex® KNX IP Secure Router – Router KNX

Enertex® KNX IP Secure Router to wydajny router i sprzęgło KNXnet/IP w wykonaniu 2 SU, obsługujące do 8 połączeń tunelowych (KNX UDP i TCP, szyfrowanych lub nieszyfrowanych). Urządzenie realizuje KNX IP Secure Routing oraz KNX IP Secure Tunnelling z wydajnością do 49 telegramów/s i może pracować jako repeater, sprzęgło liniowe, sprzęgło obszarowe lub world coupler. Zasilanie odbywa się bezpośrednio z magistrali KNX, a zintegrowany wyświetlacz OLED ułatwia diagnostykę i podgląd kluczowych parametrów.

Najważniejsze cechy

• Producent: Enertex
• Model / kod produktu: Enertex® KNX IP Secure Router
• Typ urządzenia: router KNXnet/IP z funkcją sprzęgła (coupler)
• Bezpieczeństwo: KNX IP Secure Routing, KNX IP Secure Tunnelling
• Maks. wydajność: Routing: 49 telegramów/s; Tunnelling: 49 telegramów/s
• Połączenia tunelowe: do 8 (KNX UDP i TCP), szyfrowane lub nieszyfrowane
• Wyświetlacz: zintegrowany OLED – prezentuje ważne parametry urządzenia
• Zasilanie: bezpośrednio z magistrali KNX
• Montaż: szyna DIN, szerokość 2 SU
• Role pracy: repeater, line coupler, area coupler, world coupler

Zastosowanie

Enertex® KNX IP Secure Router przeznaczony jest do budowy bezpiecznej komunikacji KNX po IP oraz łączenia segmentów instalacji KNX. Dzięki funkcji sprzęgła może być użyty w roli:

• sprzęgła liniowego (line coupler),
• sprzęgła obszarowego (area coupler),
• world coupler,
• repeatra (repeater).

Komunikacja IP i wydajność

• KNX IP Secure Routing oraz KNX IP Secure Tunnelling – obsługa bezpiecznej komunikacji KNX w sieci IP.
• Do 8 tuneli KNXnet/IP (UDP i TCP) – możliwość pracy z połączeniami szyfrowanymi lub nieszyfrowanymi.
• Ograniczanie szybkości telegramów (telegram rate limitation).
• Długość telegramu (TP): do 248 bajtów.
• Obsługa UDP z dłuższym czasem odpowiedzi: 1…8 s.

Funkcje sprzęgła, filtrowania i diagnostyki

• Filtrowanie adresów grupowych: do 64 filtrów adresów grupowych.
• Tymczasowe wyłączenie filtrowania na potrzeby uruchomienia i diagnostyki (commissioning diagnostics).
• Wykrywanie błędów topologii (detection of errors of topology).
• Routing Counter 7: możliwość przełączania (programowo) pomiędzy starym i nowym standardem.
• Blokowanie programowania urządzeń przez TP (block device programming over TP).

Wyświetlacz OLED i interfejs Telnet

• OLED: prezentuje istotne parametry urządzenia.
• Telnet: funkcje parametryzacji i diagnostyki (telnet interface).
• Podgląd napięcia magistrali: prezentacja w OLED oraz przez Telnet.

Funkcje czasu

• Buforowany zegar czasu rzeczywistego oraz serwer SNTP.
• Serwer czasu dla magistrali KNX z rezerwą zasilania 36 godzin.

Mapowanie komunikacji grupowej

• Mapper do dwukierunkowego tłumaczenia komunikacji grupowej: z secure do plain.

Dane techniczne (wg dostępnych informacji)

• Montaż: szyna DIN
• Szerokość: 2 SU
• Zasilanie: z magistrali KNX
• Maks. liczba tuneli: 8 (UDP/TCP; szyfrowane lub nieszyfrowane)
• Wydajność: Routing 49 telegramów/s; Tunnelling 49 telegramów/s
• Maks. długość telegramu (TP): 248 bajtów
• Filtry adresów grupowych: do 64
• Obsługiwany czas odpowiedzi UDP: 1…8 s
• Interfejs diagnostyczny: Telnet

Podsumowanie

Enertex® KNX IP Secure Router łączy funkcje KNX IP Secure (routing i tunnelling) z rolą sprzęgła (line/area/world) oraz praktycznymi narzędziami uruchomieniowymi: OLED, diagnostyka przez Telnet, kontrola filtrowania i wykrywanie błędów topologii. Dzięki obsłudze do 8 tuneli oraz wydajności 49 telegramów/s stanowi solidną podstawę dla szybkiej i bezpiecznej komunikacji KNX po IP.
