Enertex® KNX TP Secure Coupler – Sprzęgło KNX

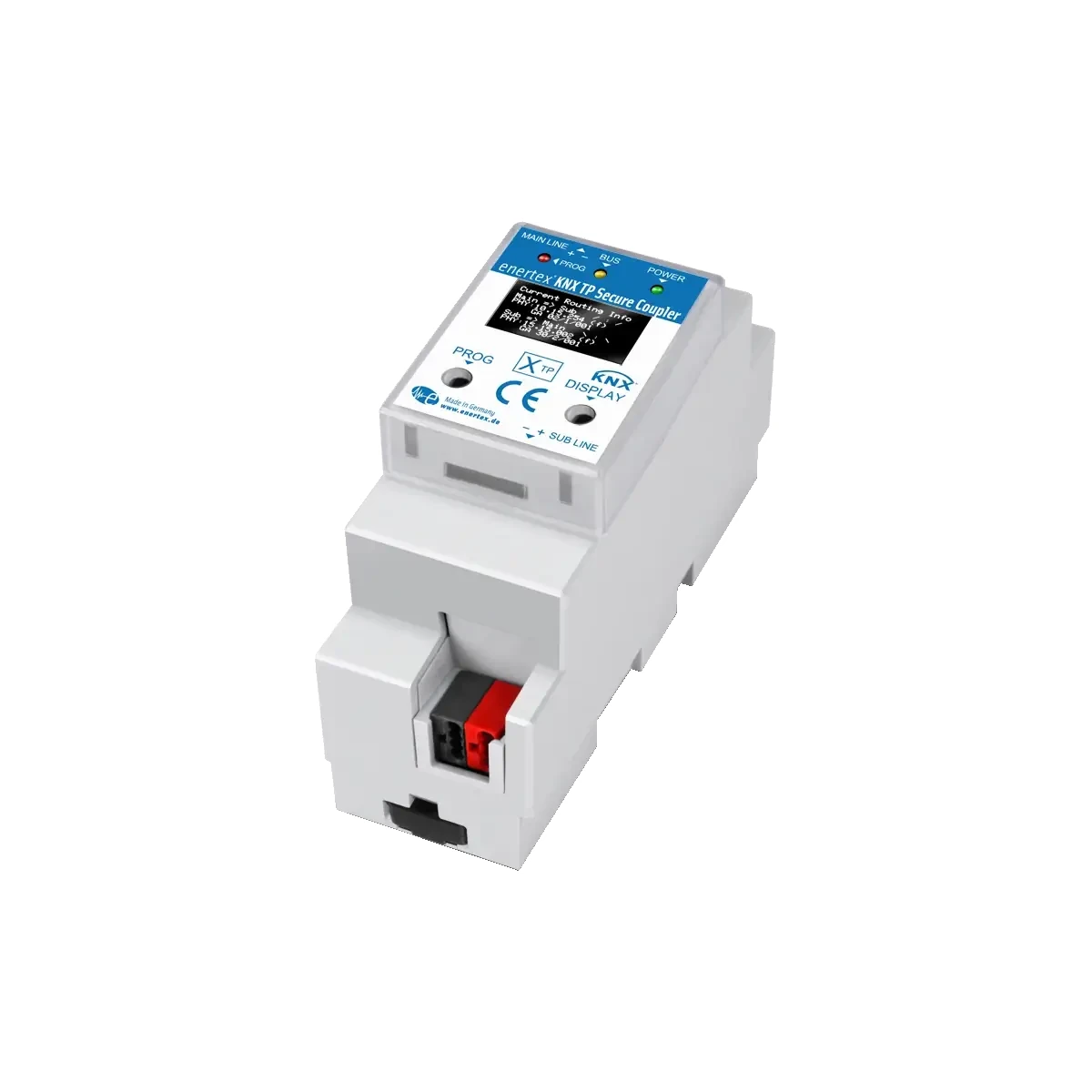

Enertex® KNX TP Secure Coupler to wielofunkcyjny sprzęgacz KNX TP (sprzęgacz linii/obszaru) z obsługą KNX TP Secure Routing, przeznaczony do pracy jako repeater, sprzęgacz linii lub sprzęgacz obszaru w instalacjach KNX TP. Urządzenie montowane jest na szynie DIN (2 SU), posiada zintegrowany wyświetlacz OLED oraz jest zasilane bezpośrednio z magistrali KNX.

Najważniejsze cechy

• Producent: Enertex®
• Model: KNX TP Secure Coupler
• Typ urządzenia: sprzęgacz KNX TP (area/line coupler), również jako repeater
• Medium: KNX TP
• Montaż: szyna DIN, 2 SU
• Wyświetlacz: zintegrowany OLED (prezentuje istotne parametry urządzenia)
• Zasilanie: z magistrali KNX
• Bezpieczeństwo: KNX TP Secure Routing
• Bezpieczne uruchomienie: KNX Data Secure
• Maks. wydajność routingu: 49 telegramów/s
• Separacja galwaniczna linii magistrali
• Ograniczanie szybkości telegramów (telegram rate limitation)
• Buforowanie telegramów: do 1024 telegramów dla każdej z dwóch linii
• Długość telegramu: do 248 bajtów (TP)
• Filtr adresów grupowych: do 64 wpisów

Zastosowanie

Enertex® KNX TP Secure Coupler służy do łączenia oraz segmentowania instalacji KNX TP jako sprzęgacz linii/obszaru lub repeater. Zapewnia separację galwaniczną linii i umożliwia kontrolowane przekazywanie telegramów pomiędzy linią główną i podrzędną, z uwzględnieniem mechanizmów routingu oraz filtrowania.

Funkcje i działanie

Bezpieczna komunikacja KNX

• KNX TP Secure Routing – obsługa bezpiecznego routingu po KNX TP.
• Secure commissioning z KNX Data Secure – wsparcie bezpiecznego uruchomienia.

Sprzęganie, filtrowanie i diagnostyka

• Do 64 filtrów adresów grupowych.
• Tymczasowe wyłączenie filtrowania na potrzeby diagnostyki podczas uruchomienia.
• Wykrywanie błędów topologii (detection of errors of topology).
• Ograniczanie szybkości telegramów (telegram rate limitation).
• Blokowanie programowania urządzeń przez TP z linii głównej lub podrzędnej (block device programming over TP from main or subline).

Wyświetlacz OLED

• Prezentacja ważnych parametrów urządzenia na OLED.
• Wyświetlanie napięcia magistrali linii głównej i podrzędnej na OLED.

Dane techniczne (z podanych informacji)

• Medium: KNX TP
• Maks. wydajność routingu: 49 telegramów/s
• Bufor telegramów: do 1024 telegramów dla każdej z dwóch linii
• Maks. długość telegramu: do 248 bajtów (TP)
• Filtr adresów grupowych: do 64
• Pobór prądu (typ.): 7,5 mA (linia podrzędna), 0,5 mA (linia główna)
• Montaż: DIN rail, 2 SU
• Zasilanie: z magistrali KNX
• Separacja: galwaniczna separacja linii magistrali

Podsumowanie

Enertex® KNX TP Secure Coupler to sprzęgacz KNX TP do zastosowań jako sprzęgacz linii/obszaru lub repeater, oferujący KNX TP Secure Routing, bezpieczne uruchomienie z KNX Data Secure, wydajność routingu do 49 telegramów/s, buforowanie do 1024 telegramów na każdą z dwóch linii oraz czytelną diagnostykę dzięki wyświetlaczowi OLED i prezentacji napięć linii głównej i podrzędnej.

Pliki do pobrania:
Enertex 1171 Instrukcja obsługi
