5WG1117-2AB12 UP 117/12 Port magistralny‚ głębokość montażowa 18 [mm]

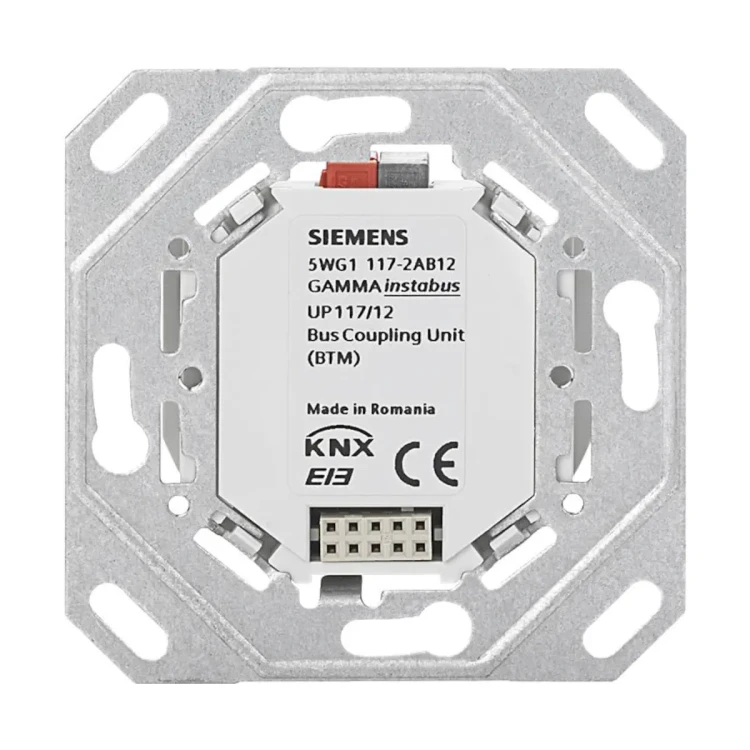

UP 117/12 (5WG1 117-2AB12) to sprzęgacz magistrali (Bus Coupling Unit, BTM) systemu GAMMA instabus / KNX, przeznaczony do podłączenia do magistrali urządzeń naściennych – w szczególności łączników DELTA oraz innych sterowników montowanych w puszce, wyposażonych w interfejs Bus Transceiver Interface (BTI). Wersja UP 117/12 dostarczana jest z ramką montażową do puszek instalacyjnych typu DIN/VDE.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 117/12
• Kod produktu: 5WG1 117-2AB12
• Typ urządzenia: sprzęgacz magistrali (BTM) do urządzeń z interfejsem BTI
• Zastosowanie: podłączenie do KNX urządzeń naściennych (DELTA i inne) z wtykiem BTI
• Program aplikacyjny: nie jest wymagany
• Montaż: do puszek instalacyjnych (montaż stały) w suchych pomieszczeniach
• Zaciski magistrali: bezśrubowy blok przyłączeniowy (czerwony/czarny)
• Złącze BTI: gniazdo 10-pin do podłączenia jednostki aplikacyjnej

Zastosowanie

UP 117/12 zapewnia połączenie z magistralą dla łączników DELTA oraz urządzeń sterujących montowanych w puszce, które posiadają interfejs BTI. Jednostka aplikacyjna jest nasuwana na sprzęgacz poprzez prowadnice i zaciski montażowe i – zależnie od typu urządzenia – mocowana śrubami.

Montaż i okablowanie

• Orientacja montażu: sprzęgacz musi być zamontowany tak, aby BTI znajdowało się na dole (prawidłowa orientacja jednostki aplikacyjnej po nasunięciu).
• Puszka instalacyjna: typowa puszka ścienna Ø 60 mm (zgodnie z DIN 49073).
• Przyłącze KNX: przez blok przyłączeniowy magistrali (bezśrubowy, wtykany) dla przewodów jednodrutowych.
• Przewody magistralne: jednodrutowe Ø 0,6…0,8 mm; zalecane zdjęcie izolacji ok. 5 mm.
• Polaryzacja: czerwony = +, szary = -.
• Wskazówki instalacyjne: urządzenie do montażu stałego w suchych pomieszczeniach; montaż i uruchomienie przez uprawnionego elektryka; urządzenia nie należy otwierać.

Dane techniczne

• Napięcie wejściowe (magistrala): DC 24 V (DC 21…30 V)
• Wyjścia przez BTI: DC 5 V / 10 mA oraz DC 20 V / 25 mA
• Elementy obsługowe: brak
• Elementy sygnalizacyjne: brak
• Przyłącze magistrali: bezśrubowy blok (czerwony/czarny), przewód jednodrutowy Ø 0,6…0,8 mm
• Złącze BTI: gniazdo 10-pin (dla łączników DELTA i urządzeń podtynkowych z wtykiem BTI)
• Obudowa: tworzywo sztuczne
• Wymiary (L × W × D): 45,5 × 50 × 17,9 mm
• Masa: ok. 45 g
• Montaż: z ramką montażową na puszkach typu DIN/VDE
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Temperatura pracy: -5…+45 °C
• Temperatura (transport/magazynowanie, niepracujące): -25…+70 °C
• Wilgotność względna: 5…93% (bez kondensacji)

Normy i oznaczenia

• Oznaczenia: EIB, KNX
• Zgodność: EN 50428
• Kompatybilność elektromagnetyczna: EN 50428, EN 61000-6-2, EN 50371
• Warunki klimatyczne: EN 50090-2-2
• CE: zgodność z przepisami EMC (budynki mieszkalne i użytkowe) oraz dyrektywą niskonapięciową

Podsumowanie

Siemens UP 117/12 to kompaktowy sprzęgacz magistrali KNX, który umożliwia szybkie i pewne podłączenie do instalacji urządzeń ściennych z interfejsem BTI. Brak potrzeby programu aplikacyjnego, montaż w puszce oraz proste przyłącze magistrali przez bezśrubowy blok zaciskowy czynią go praktycznym elementem bazowym dla osprzętu podtynkowego w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami dyrektywy EMC oraz przepisów niskonapięciowych UE).
• Produkt zgodny z KNX / EIB.
• Urządzenie spełnia wymagania norm EN 50428, EN 61000-6-2 oraz EN 50371.
• Urządzenie elektryczne niskonapięciowe, zasilane z magistrali SELV DC 24 V (zakres DC 21...30 V). Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka. Należy przestrzegać obowiązujących zasad bezpieczeństwa oraz krajowych przepisów, norm i wytycznych dotyczących instalacji elektrycznych.
• Urządzenie przeznaczone wyłącznie do stałej instalacji w suchych pomieszczeniach wewnętrznych, w puszkach instalacyjnych DIN/VDE.
• Nie otwierać urządzenia. Otwarcie obudowy może spowodować uszkodzenie produktu lub zagrożenie dla bezpieczeństwa.
• Urządzenie należy montować wyłącznie w prawidłowej pozycji montażowej, z interfejsem BTI skierowanym w dół.
• Do zapewnienia trwałego i stabilnego kontaktu na złączu BTI należy stosować wyłącznie urządzenia współpracujące z wkrętami montażowymi.
• Do podłączenia magistrali stosować wyłącznie przewody jednodrutowe o średnicy 0,6...0,8 mm, zgodnie z oznaczeniami biegunowości (czerwony = +, szary = -).
• Podczas prac przy bloku przyłączeniowym zachować ostrożność, aby nie uszkodzić gniazd testowych oraz nie spowodować zwarcia.
• Nie wolno zdejmować bloku przyłączeniowego od dolnej strony urządzenia, ponieważ grozi to zwarciem.
• Produkt przeznaczony do pracy w temperaturze otoczenia od -5 do +45 °C, przy wilgotności względnej 5% do 93% bez kondensacji.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wyłącznie w miejscach chronionych przed wilgocią i wpływami atmosferycznymi.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.
