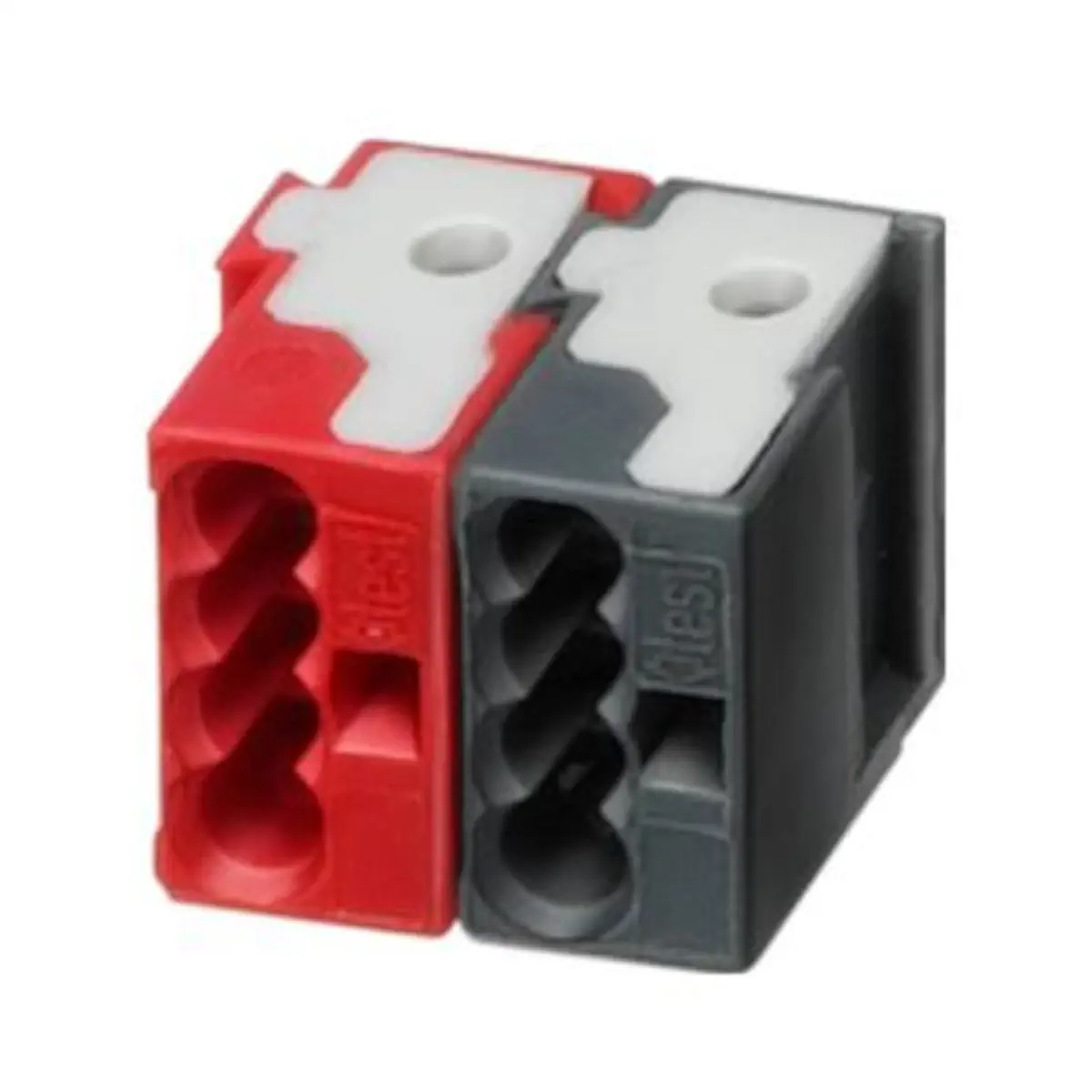

5WG1193-8AB01 S 193/01 Kostka połączeniowa KNX, 2-polowa, 4 terminale połączeniowe, kolor czerwono-szary

5WG1193-8AB01 S 193/01 to 2-biegunowy zacisk magistralowy KNX (Bus terminal) w kolorach czerwony (+) i ciemnoszary (−), przeznaczony do podłączania urządzeń do magistrali. Złączka umożliwia podłączenie do 4 kabli magistralowych dzięki zastosowaniu 4 bezśrubowych zacisków wtykowych dla każdego bieguna.

Najważniejsze cechy

• Kod produktu / model: 5WG1193-8AB01
• Oznaczenie: S 193/01
• Typ: KNX Bus terminal (zacisk magistralowy KNX)
• Liczba biegunów: 2 (część + oraz −)
• Kolorystyka biegunów: + czerwony, − ciemnoszary
• Liczba złączy: 4 złącza wtykowe (dla podłączenia do 4 kabli magistralowych)
• Zaciski: bezśrubowe, wtykowe (plug-in)
• Przewody: do żył jednodrutowych o średnicy ∅ 0,6…0,8 mm

Zastosowanie

Zacisk 5WG1193-8AB01 S 193/01 służy do połączenia urządzeń magistralowych KNX z kablem magistralowym. Konstrukcja z wieloma punktami podłączenia umożliwia wygodne włączenie urządzeń oraz rozprowadzenie magistrali z możliwością podłączenia do 4 kabli.

Budowa i podłączenie

• Złączka składa się z dwóch sprzężonych części zaciskowych: + (czerwona) oraz − (ciemnoszara).
• Każda część (+ i −) posiada 4 bezśrubowe zaciski wtykowe przeznaczone do przewodów jednodrutowych o średnicy 0,6…0,8 mm.

Dane techniczne

• Typ: KNX Bus terminal
• Wersja: 2-biegunowa
• Liczba zacisków na biegun: 4 (łącznie 8 punktów podłączenia dla + i −)
• Rodzaj zacisków: bezśrubowe, wtykowe
• Przewody: jednodrutowe, ∅ 0,6…0,8 mm
• Kolory: czerwony (+) / ciemnoszary (−)

Podsumowanie

5WG1193-8AB01 S 193/01 to praktyczny 2-polowy zacisk magistralowy KNX z bezśrubowymi zaciskami wtykowymi, zaprojektowany do podłączania urządzeń KNX do przewodu magistralowego. Dwie sprzężone części + i −, po 4 punkty podłączenia na biegun oraz wyraźne oznaczenie kolorami (czerwony/ciemnoszary) ułatwiają poprawne i szybkie wykonanie połączeń przy podłączeniu do 4 kabli magistralowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens 5WG1193-8AB01 S 193/01 – kostka połączeniowa KNX, 2-polowa, z 4 terminalami połączeniowymi, kolor czerwono-szary.
• Produkt jest pasywnym akcesorium połączeniowym do magistrali KNX. Nie jest samodzielnym urządzeniem sterującym, regulacyjnym ani wykonawczym.
• Kostkę należy stosować wyłącznie z kompatybilnymi urządzeniami i instalacjami KNX, zgodnie z dokumentacją techniczną producenta.
• Produkt przeznaczony jest do wykonywania połączeń przewodów magistralnych KNX. Nie należy używać go do obwodów zasilania sieciowego 230 V ani do zastosowań niezgodnych z przeznaczeniem.
• Przed montażem należy sprawdzić zgodność kostki z typem przewodu, przekrojem żył, wymaganiami instalacji oraz dokumentacją projektową systemu KNX.
• Montaż, wymiana i prace serwisowe powinny być wykonywane przez wykwalifikowany personel posiadający znajomość instalacji elektrycznych i systemów automatyki budynkowej KNX.
• Przed rozpoczęciem prac należy zapewnić bezpieczne warunki pracy. W pobliżu mogą znajdować się przewody lub zaciski pod napięciem.
• Jeżeli warunki instalacji tego wymagają, przed montażem lub demontażem należy odłączyć zasilanie odpowiedniej części systemu.
• Nieprawidłowe podłączenie przewodów może spowodować przerwy w komunikacji, zwarcie magistrali, błędy transmisji lub nieprawidłowe działanie instalacji KNX.
• Nie przekraczać dopuszczalnych parametrów elektrycznych i mechanicznych określonych przez producenta oraz standard instalacji KNX.
• Nie stosować produktu, jeśli kostka jest pęknięta, zdeformowana, zabrudzona, zawilgocona, ma uszkodzone zaciski albo nie zapewnia stabilnego mocowania przewodów.
• Nie wkładać ani nie wyjmować przewodów przy użyciu nadmiernej siły. Może to uszkodzić zaciski, przewody lub urządzenie współpracujące.
• Nie należy samodzielnie modyfikować, rozwiercać, sklejać, naprawiać ani przerabiać kostki połączeniowej. Zmiany konstrukcyjne mogą pogorszyć bezpieczeństwo i niezawodność połączenia.
• Po montażu należy sprawdzić poprawność podłączenia, stabilność osadzenia przewodów oraz prawidłową komunikację urządzeń w magistrali KNX.
• Produkt należy chronić przed wilgocią, pyłem przewodzącym, substancjami chemicznymi, wysoką temperaturą oraz uszkodzeniami mechanicznymi.
• Małe elementy należy przechowywać poza zasięgiem dzieci. Produkt nie jest zabawką i nie jest przeznaczony do użytku przez osoby nieprzeszkolone.
• Produkt jako pasywne akcesorium połączeniowe nie wymaga samodzielnego oznakowania CE, chyba że odrębne przepisy lub dokumentacja producenta stanowią inaczej.
• Zużytą, uszkodzoną lub niekompletną kostkę należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych, tworzyw sztucznych i elementów wyposażenia automatyki.
