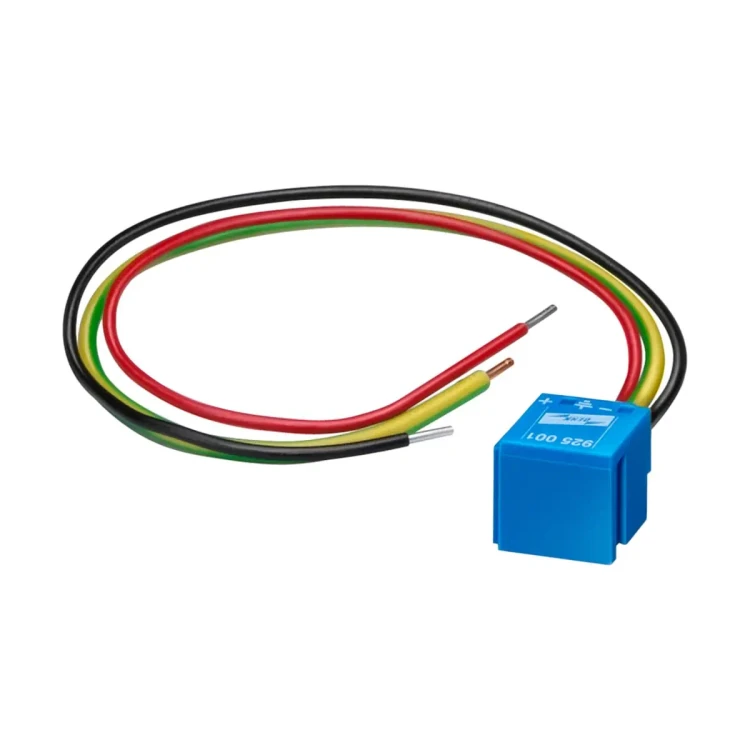

5WG1190-8AD01 S 190/01 Ochrona przeciwprzepięciowa

5WG1190-8AD01 S 190/01 to ochrona przeciwprzepięciowa KNX (tzw. ochrona dokładna) przeznaczona do zabezpieczania urządzeń magistralowych przed przepięciami. Element można wsunąć do urządzenia zamiast zacisku magistralowego193 lub zastosować do bezpośredniego podłączenia do zacisku magistralowego. Ochrona przeciwprzepięciowa realizowana jest poprzez podłączenie żółto-zielonego przewodu uziemiającego do najbliższego punktu uziemienia.

Najważniejsze cechy

• Model / kod produktu: 5WG1190-8AD01
• Wersja / oznaczenie: S 190/01
• System: KNX
• Typ: ochrona przeciwprzepięciowa (ochrona dokładna) dla urządzeń magistralowych
• Montaż: do włożenia w urządzenie magistralowe zamiast zacisku 193 lub do bezpośredniego podłączenia do zacisku magistralowego
• Ochrona przeciwprzepięciowa: przez połączenie żółto-zielonego przewodu ochronnego z najbliższym punktem uziemienia
• Styki wtykowe: 2 kontakty gniazdowe (średnica 1 mm) do wsunięcia w urządzenia magistralowe
• Przewody do zacisku magistralowego: 2 przewody jednodrutowe (średnica 0,8 mm)
• Przewód ochronny (przepięcia): 1 przewód jednodrutowy (średnica 0,75 mm)

Zastosowanie

Element 5WG1190-8AD01 S 190/01 służy do zabezpieczenia urządzeń magistralowych KNX jako ochrona dokładna przeciwprzepięciowa. Może być stosowany:

• jako wkład w urządzeniu magistralowym (zamiast zacisku magistralowego193),
• lub do bezpośredniego podłączenia do zacisku magistralowego.

Podłączenie i sposób działania

• Zabezpieczenie przeciwprzepięciowe jest realizowane poprzez podłączenie żółto-zielonego przewodu uziemiającego do najbliższego punktu uziemienia.
• Do połączenia z zaciskiem magistralowym przewidziane są 2 przewody jednodrutowe (0,8 mm ∅).
• Do realizacji ochrony przepięciowej przewidziany jest 1 przewód jednodrutowy (0,75 mm ∅).
• Do wsunięcia w urządzenia magistralowe przewidziane są 2 kontakty gniazdowe (1 mm ∅).

Dane techniczne

• Napięcie znamionowe: DC 24 V
• Prąd znamionowy: 6 A
• Znamionowy prąd udarowy wyładowczy: 5 kA
• Poziom ochrony: 350 V

Podsumowanie

5WG1190-8AD01 S 190/01 to dedykowana ochrona przeciwprzepięciowa KNX (ochrona dokładna) do zabezpieczania urządzeń magistralowych. Możliwość montażu w miejsce zacisku 193 lub podłączenia bezpośrednio do zacisku magistralowego, a także realizacja ochrony przez połączenie przewodu żółto-zielonego z uziemieniem, zapewniają prostą integrację z instalacją przy parametrach DC 24 V, 6 A oraz zdolności odprowadzenia udaru 5 kA przy poziomie ochrony 350 V.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Montaż urządzenia wyłącznie przez wykwalifikowanego elektryka, zgodnie z przepisami DIN VDE oraz dokumentacją producenta.
• Urządzenie jest ogranicznikiem przepięć przeznaczonym do systemów EIB/KNX. Stosować wyłącznie w zakresie i warunkach opisanych w instrukcji montażu producenta.
• Produkt służy do ochrony przed przepięciami w instalacji magistralnej. W przypadku spodziewanych zakłóceń i przepięć powyżej odporności podstawowej urządzeń EIB należy stosować go zgodnie z projektem instalacji i dokumentacją producenta.
• Dla zasilacza instalacji należy zapewnić dodatkową, odpowiednią ochronę przepięciową. Sam ogranicznik magistralny nie zastępuje ochrony przepięciowej zasilania.
• Przed montażem należy sprawdzić urządzenie pod kątem uszkodzeń zewnętrznych. Nie montować urządzenia uszkodzonego ani wykazującego jakiekolwiek wady.
• Nie otwierać urządzenia i nie dokonywać żadnych modyfikacji ani ingerencji w jego konstrukcję. Otwieranie lub modyfikacja są niedopuszczalne ze względów bezpieczeństwa i mogą spowodować utratę gwarancji.
• Nie używać urządzenia poza dopuszczalnymi parametrami technicznymi. Praca w warunkach przekraczających dane techniczne może pogorszyć działanie ochrony i doprowadzić do uszkodzenia urządzeń podłączonych za ogranicznikiem.
• Napięcie znamionowe urządzenia wynosi 24 V AC, prąd znamionowy 6 A, a znamionowy prąd udarowy odprowadzany 5 kA. Instalację należy wykonać zgodnie z tymi parametrami.
• Dopuszczalny zakres temperatury pracy wynosi od -40°C do +80°C. Nie stosować produktu w warunkach przekraczających ten zakres.
• Do ochrony pojedynczego sprzęgła magistralnego ogranicznik należy włożyć w miejsce standardowej zaciskowej kostki magistralnej. Do ochrony całej rozdzielnicy należy wyposażyć w ograniczniki wszystkie przychodzące i wychodzące przewody magistralne.
• Urządzenie nie umożliwia przelotowego prowadzenia magistrali jak standardowa zaciskowa kostka magistralna. Połączenie należy wykonać jedną z metod przewidzianych w instrukcji producenta.
• Jeżeli możliwe są dwa warianty podłączenia, zalecane jest podłączenie bezpośrednio przy sprzęgle magistralnym, ponieważ zapewnia wyższy poziom ochrony.
• Podczas podłączania nie wolno zamieniać kolorów przewodów magistralnych czerwonego i czarnego. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę instalacji.
• Zielono-żółty przewód uziemiający należy podłączyć do uziemienia możliwie najkrótszą drogą, np. do przewodu ochronnego. Nieprawidłowe lub zbyt długie połączenie uziemienia może obniżyć skuteczność ochrony przepięciowej.
