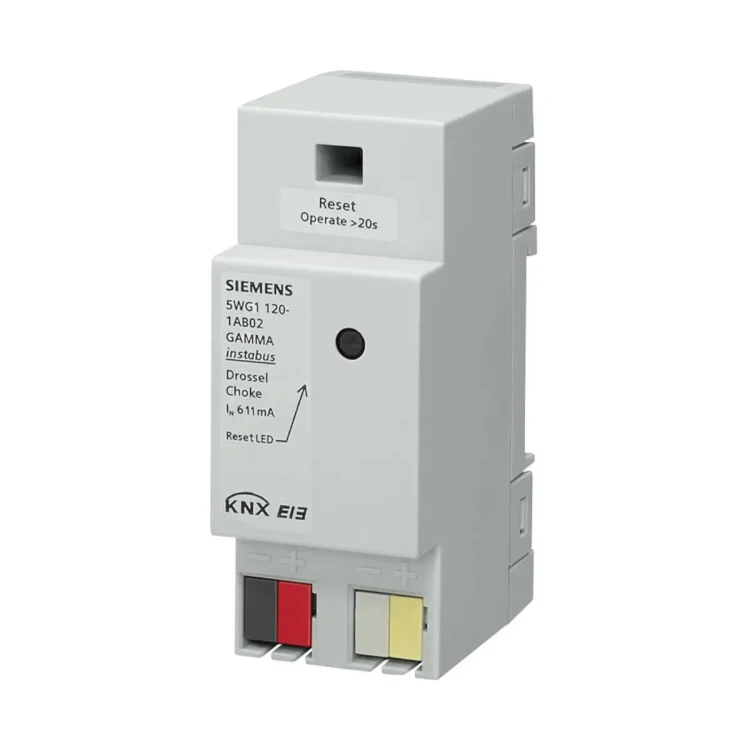

5WG1120-1AB02 N 120/02 Dławik‚ 640 [mA]

Siemens N 120/02 (5WG1 120-1AB02) to dławik (choke) instabus EIB / KNX o prądzie znamionowym 640 mA, przeznaczony do separacji zasilania magistrali od sygnałów transmisji danych na tej samej parze skrętki. Urządzenie zapewnia, że składowa stała zasilania (DC 29 V) nie „zwiera” telegramów danych na linii, dzięki czemu zasilanie urządzeń magistralnych nie zakłóca komunikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: N 120/02
• Kod produktu: 5WG1 120-1AB02
• Typ urządzenia: dławik (choke) do instabus EIB / KNX
• Funkcja: zapobiega zwarciu telegramów danych przez zasilanie DC na linii magistralnej
• Napięcie znamionowe: DC 29 V (DC 28…30 V)
• Prąd znamionowy: 640 mA
• Elementy obsługi: przełącznik suwakowy resetu (czas aktywacji > 10 s)
• Sygnalizacja: 1 × czerwona LED (świeci w pozycji reset)
• Montaż: urządzenie na szynę DIN, szerokość 2 SU (1 SU = 18 mm)
• Stopień ochrony: IP20
• Brak programu aplikacyjnego: nie wymaga aplikacji

Zastosowanie

N 120/02 stosuje się w instalacjach instabus EIB / KNX, w których zasilanie urządzeń magistralnych jest przesyłane tym samym przewodem (para skrętki) co telegramy danych. Dławik stanowi element separujący, dzięki któremu zasilanie DC nie wpływa istotnie na sygnał informacji przesyłany w magistrali.

Funkcje i działanie

Separacja zasilania i danych

• Dławik charakteryzuje się niską rezystancją dla napięcia zasilania DC.
• Dla sygnału danych (składowa zmienna) jego rezystancja jest wysoka, co ogranicza wpływ zasilania na transmisję telegramów.

Reset urządzeń na linii

• Wbudowany przełącznik suwakowy resetu umożliwia przywrócenie ustawień domyślnych urządzeń magistralnych podłączonych do linii.
• Reset jest wykonywany przy czasie aktywacji > 10 s (realizowany przez zwarcie linii magistralnej i wyłączenie napięcia zasilania).

Sygnalizacja LED

• Czerwona dioda LED sygnalizuje ustawienie przełącznika suwakowego w pozycji reset (LED świeci).

Podłączenie elektryczne i okablowanie

• Zasilanie:
  • styki dociskowe na szynie danych (zewnętrzne ścieżki przewodzące),
  • bezośrubowe złącze SELV żółto-białe, przewód jednodrutowy Cu Ø 0,6…0,8 mm.
• Linia magistralna:
  • styki dociskowe na szynie danych (wewnętrzne ścieżki przewodzące),
  • bezośrubowe złącze SELV czerwono-czarne, przewód jednodrutowy Cu Ø 0,6…0,8 mm.
• Przygotowanie przewodu: zdejmij ok. 5 mm izolacji i wprowadź żyłę do złącza (czerwony = +, czarny = -).
• Podłączenie do magistrali: przez złącze (czerwono-czarne) na urządzeniu lub przez zatrzaśnięcie na szynie DIN z zainstalowaną szyną danych.

Dane techniczne

• Napięcie wejściowe (znamionowe): DC 29 V (DC 28…30 V)
• Prąd znamionowy: 640 mA
• Elementy obsługi: 1 × przełącznik suwakowy resetu (> 10 s)
• Elementy sygnalizacyjne: 1 × czerwona LED (reset)
• Obudowa: tworzywo sztuczne
• Wykonanie: urządzenie systemu N na szynę DIN
• Szerokość: 2 SU (1 SU = 18 mm)
• Montaż: szybki montaż na szynie DIN EN 50022-35 × 7,5
• Masa: ok. 105 g
• Obciążenie ogniowe: ok. 1470 kJ ± 10%
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Stopień ochrony (EN 60529): IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Zgodność: EN 50090-2-2
• EMC: EN 61000-6-2, EN 61000-6-3, EN 50090-2-2
• Niezawodność: wskaźnik uszkodzeń 82 fit przy 45°C
• Temperatura otoczenia (praca): -5…+45°C
• Temperatura otoczenia (składowanie/transport): -25…+70°C
• Wilgotność względna (bez kondensacji): 5%…93%
• Oznaczenia: EIB, KNX, CE

Montaż

• Do stałych instalacji wewnętrznych w suchych pomieszczeniach, w rozdzielnicach.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka.
• Urządzenia nie wolno otwierać.
• W przypadku połączenia do magistrali wyłącznie przez złącze (bez szyny danych) należy po usunięciu osłony prowadzącej zastosować dołączoną osłonę izolacyjną, aby zapewnić wymaganą izolację od szyny DIN.
• Nieużywane odcinki szyny DIN z włożoną szyną danych należy zakryć elementem 5WG1 192-8AA01.

Wymiary

• Wysokość: 90 mm
• Szerokość: 2 SU (36 mm)
• Głębokość: 55 mm

Podsumowanie

Siemens N 120/02 (5WG1 120-1AB02) to dławik instabus EIB / KNX 640 mA, który separuje zasilanie DC 29 V od telegramów danych na magistrali, wspierając stabilną komunikację w instalacji. Montaż na szynie DIN (2 SU), proste złącza SELV oraz przełącznik resetu z sygnalizacją LED czynią z niego praktyczny element infrastruktury rozdzielnicowej dla systemów EIB/KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenia CE, EIB oraz KNX.
• Urządzenie spełnia wymagania kompatybilności elektromagnetycznej oraz wymagania dyrektywy niskonapięciowej zgodnie z dokumentacją producenta.
• Stopień ochrony: IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz budynków, w suchych miejscach, w rozdzielnicach instalacyjnych.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi, normami i zasadami bezpieczeństwa.
• Urządzenie elektryczne niskonapięciowe klasy ochronności III. Obwód magistrali pracuje jako SELV DC 24 V. Podłączenie należy wykonywać wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Zasilanie znamionowe urządzenia: DC 29 V (zakres DC 28...30 V), prąd znamionowy 640 mA. Nie stosować napięć ani parametrów zasilania innych niż przewidziane przez producenta.
• Nie otwierać obudowy urządzenia. Otwieranie obudowy jest zabronione i może spowodować zagrożenie dla bezpieczeństwa lub uszkodzenie produktu.
• Urządzenie należy montować na szynie DIN zgodnej z EN 60715 / DIN EN 50022-35 x 7,5, z zachowaniem prawidłowej polaryzacji na szynie danych.
• Nieprzydzielone odcinki szyny DIN z zamontowaną szyną danych muszą być osłonięte odpowiednią osłoną przewidzianą przez producenta.
• Jeżeli połączenie z magistralą wykonywane jest bez szyny danych, po usunięciu prowadnicy należy założyć dołączoną osłonę izolacyjną, aby zapewnić odpowiednią izolację od szyny DIN.
• Podczas podłączania i odłączania przewodów należy zachować ostrożność, aby nie uszkodzić styków oraz gniazd testowych bloku przyłączeniowego.
• Do podłączeń należy stosować wyłącznie jednodrutowe przewody miedziane o średnicy 0,6...0,8 mm, zgodnie z dokumentacją producenta; długość odizolowania przewodu magistralowego około 5 mm.
• Urządzenie przeznaczone do pracy w temperaturze otoczenia od -5 °C do +45 °C. Nie używać poza określonym zakresem temperatur ani w warunkach kondensacji wilgoci.
• Dopuszczalna wilgotność względna: od 5% do 93%, bez kondensacji.
• Przełącznik resetu powoduje reset urządzeń magistralnych podłączonych do linii przy aktywacji dłuższej niż 10 s poprzez zwarcie linii magistralnej i wyłączenie napięcia zasilania; funkcji tej należy używać wyłącznie świadomie i zgodnie z dokumentacją producenta.
• W przypadku uszkodzenia lub nieprawidłowego działania wadliwe urządzenie należy wycofać z eksploatacji i przekazać do autoryzowanego punktu producenta.

Pliki do pobrania:
N 120/02 Karta katalogowa
