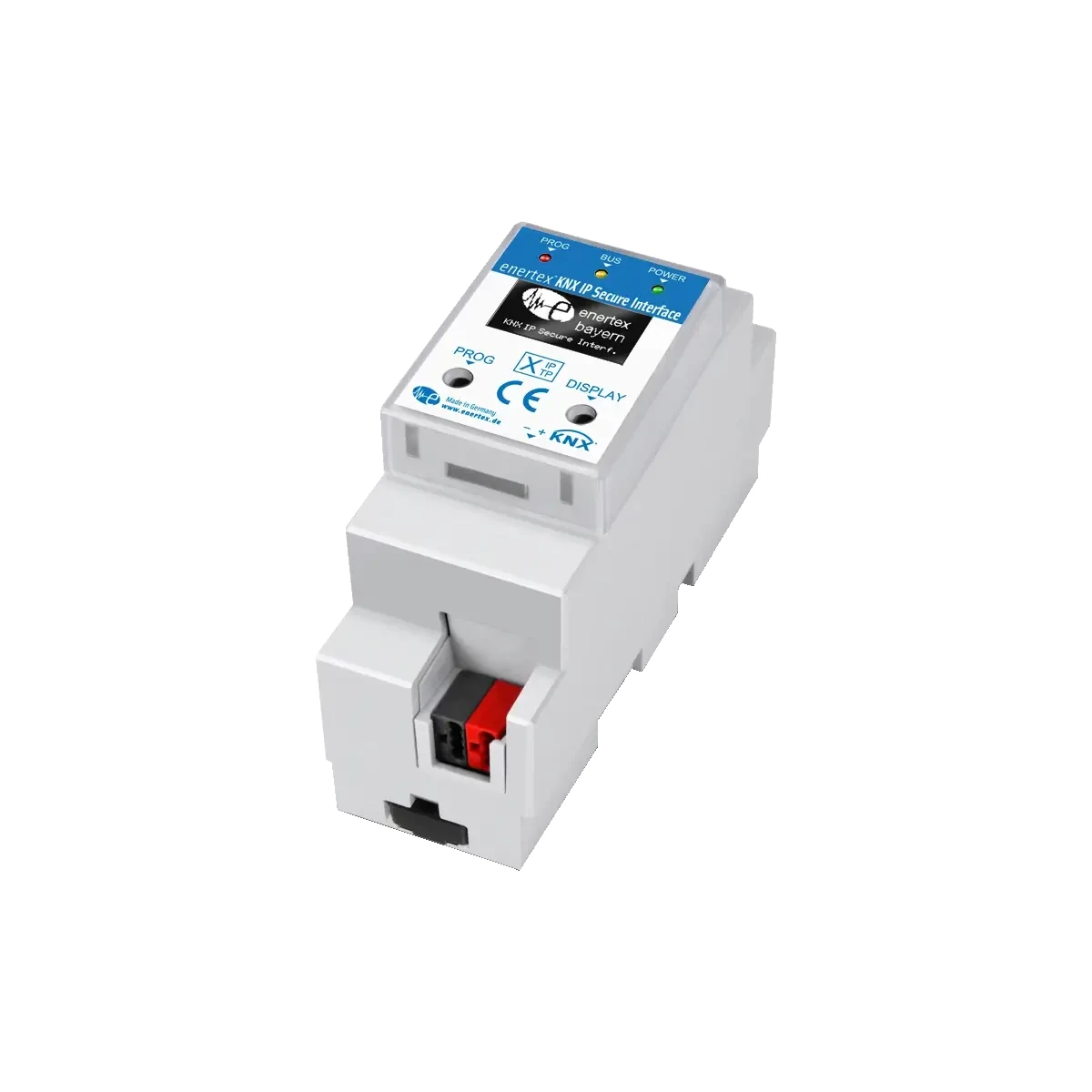

Enertex® KNX IP Secure Interface – Interfejs KNX

Enertex® KNX IP Secure Interface to interfejs KNX/IP z obsługą KNX IP Secure, przeznaczony do uwierzytelniania i szyfrowania telegramów KNX oraz IP. Urządzenie umożliwia zestawianie bezpiecznych połączeń tunelowych (KNX IP Secure Tunnelling) i zapewnia wysoką wydajność komunikacji – do 49 telegramów na sekundę. Interfejs jest zasilany bezpośrednio z magistrali KNX, montowany na szynie DIN w szerokości 2 SU, a kluczowe parametry urządzenia mogą być podglądane na zintegrowanym wyświetlaczu OLED.

Najważniejsze cechy

• Producent: Enertex
• Model: Enertex® KNX IP Secure Interface
• Typ: interfejs KNX/IP z KNX IP Secure
• Funkcja bezpieczeństwa: uwierzytelnianie i szyfrowanie telegramów KNX i IP
• KNX IP Secure Tunnelling: tak
• Wydajność tunelowania: maks. 49 telegramów/s
• Liczba tuneli: do 8 połączeń tunelowych (szyfrowanych lub nieszyfrowanych)
• Protokoły tunelowania: KNX UDP i TCP
• Wyświetlacz: zintegrowany OLED do prezentacji istotnych parametrów urządzenia
• Zasilanie: bezpośrednio z magistrali KNX
• Montaż: szyna DIN, 2 SU
• Ograniczanie: limitacja szybkości telegramów (telegram rate limitation)
• Długość telegramu (TP): do 248 bajtów
• Obsługa UDP z dłuższym czasem odpowiedzi: 1…8 s
• Czas: buforowany zegar czasu rzeczywistego oraz serwer SNTP
• Serwer czasu dla KNX: z 36 godzinami rezerwy zasilania
• Diagnostyka/parametryzacja: funkcje diagnostyczne i parametryzacja przez interfejs telnet
• Podgląd napięcia magistrali: prezentacja w OLED oraz w Telnet
• Mapper: dwukierunkowe mapowanie z bezpiecznej na niezabezpieczoną komunikację grupową (secure ↔ plain)

Zastosowanie

Enertex® KNX IP Secure Interface służy jako bezpieczny interfejs do komunikacji pomiędzy siecią IP a instalacją KNX, tam gdzie wymagane jest szyfrowanie i uwierzytelnianie transmisji oraz równoczesna obsługa wielu połączeń tunelowych. Sprawdza się w systemach automatyki budynkowej, w których istotne są: bezpieczeństwo, stabilność połączeń oraz wysoka przepustowość komunikacji.

Funkcje i działanie

KNX IP Secure i tunelowanie

• KNX IP Secure Tunnelling – bezpieczne zestawianie tuneli KNX przez IP.
• Możliwość pracy z tunelami szyfrowanymi lub nieszyfrowanymi (do 8 połączeń).
• Obsługa tuneli KNX przez UDP i TCP.
• Maksymalna wydajność tunelowania: 49 telegramów na sekundę.

Kontrola ruchu telegramów

• Telegram rate limitation – funkcja ograniczania szybkości telegramów.
• Obsługa długości telegramu (TP) do 248 bajtów.
• Wsparcie połączeń UDP z dłuższym czasem odpowiedzi: 1…8 s.

Czas i synchronizacja

• Buforowany zegar czasu rzeczywistego oraz wbudowany serwer SNTP.
• Serwer czasu dla magistrali KNX z 36-godzinną rezerwą zasilania.

Diagnostyka i podgląd parametrów

• Zintegrowany wyświetlacz OLED prezentuje ważne parametry urządzenia.
• Funkcje parametryzacji i diagnostyki dostępne przez Telnet.
• Możliwość wyświetlania napięcia magistrali zarówno na OLED, jak i w Telnet.

Mapper komunikacji grupowej

• Wbudowany mapper do dwukierunkowego tłumaczenia komunikacji grupowej: z secure na plain (i odwrotnie), co ułatwia integrację segmentów o różnym poziomie zabezpieczeń.

Dane techniczne (z dostępnych informacji)

• Montaż: szyna DIN, 2 SU
• Zasilanie: z magistrali KNX
• Tryb pracy: interfejs KNX/IP z KNX IP Secure
• Połączenia tunelowe: do 8 (KNX UDP/TCP; szyfrowane lub nieszyfrowane)
• Wydajność: do 49 telegramów/s (tunnelling)
• Długość telegramu (TP): do 248 B
• UDP – dłuższy czas odpowiedzi: 1…8 s
• Wyświetlacz: OLED
• Funkcje czasu: RTC (buforowany) + SNTP; serwer czasu KNX z 36 h rezerwy
• Narzędzia: parametryzacja i diagnostyka przez Telnet

Podsumowanie

Enertex® KNX IP Secure Interface to wydajny i bezpieczny interfejs KNX/IP z KNX IP Secure Tunnelling, obsługą do 8 tuneli (UDP/TCP), zasilaniem z magistrali KNX oraz czytelnym OLED. Dodatkowo oferuje funkcje czasu (RTC/SNTP, serwer czasu KNX z 36 h rezerwy), narzędzia diagnostyczne przez Telnet oraz mapper do translacji komunikacji grupowej secure ↔ plain, co czyni go praktycznym elementem nowoczesnych instalacji KNX wymagających szyfrowania i kontroli komunikacji.
