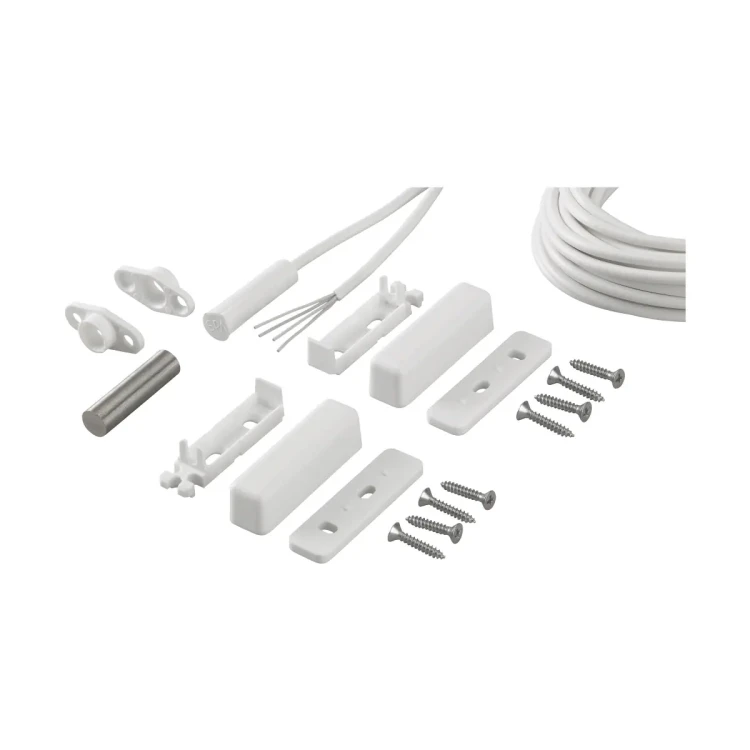

5WG1290-7AB11 S 290/11 Kontaktron drzwiowy/okienny, biały

5WG1290-7AB11 S 290/11 to biały kontaktron drzwiowy/okienny, który może wywołać alarm w przypadku otwarcia okna lub drzwi. Zestaw składa się z magnesu oraz styku magnetycznego zabudowanego w obudowie z tworzywa sztucznego. Elementy mają wymiary Ø 8 × 30 mm, a czujnik wyposażony jest w 5-metrowy przewód podłączeniowy LiYY 4 × 0,14 mm². Produkt nadaje się do montażu wpuszczanego lub powierzchniowego.

Najważniejsze cechy

• Kod produktu / model: 5WG1290-7AB11
• Oznaczenie: S 290/11
• Typ: kontaktron drzwiowy/okienny (styk magnetyczny + magnes)
• Kolor: biały
• Funkcja: może wywołać alarm spowodowany otwarciem okna i drzwi
• Klasa VdS: B
• Montaż: wpuszczany lub powierzchniowy

Co zawiera zestaw

• 1 × magnes (Ø 8 × 30 mm)
• 1 × styk magnetyczny zabudowany w obudowie z tworzywa sztucznego (Ø 8 × 30 mm)
• Przewód podłączeniowy: 5 m, LiYY 4 × 0,14 mm²

Zastosowanie

Kontaktron 5WG1290-7AB11 S 290/11 służy do detekcji otwarcia drzwi lub okien poprzez współpracę styku magnetycznego z magnesem. Może być stosowany w instalacjach, w których otwarcie skrzydła ma powodować wywołanie alarmu.

Dane elektryczne (parametry zestyków)

• Napięcie przełączania: maks. 110 V DC
• Prąd przełączania: 10 mA … 100 mA
• Obciążenie zestyku: maks. 5 W
• Rezystancja zestyku: maks. 150 Ohm

Montaż

• Możliwość montażu: wpuszczanego lub powierzchniowego
• Wymiary elementów: Ø 8 × 30 mm (magnes oraz styk magnetyczny w obudowie)
• Okablowanie: przewód LiYY 4 × 0,14 mm² o długości 5 m

Podsumowanie

5WG1290-7AB11 S 290/11 to kompaktowy, biały kontaktron drzwiowy/okienny (Ø 8 × 30 mm) z 5 m przewodem LiYY 4 × 0,14 mm², przeznaczony do montażu wpuszczanego lub powierzchniowego. Parametry elektryczne (do 110 V DC, 10–100 mA, 5 W) oraz VdS klasa B czynią go praktycznym elementem do detekcji otwarcia drzwi i okien w systemach alarmowych.
