RF-LK001.03 KNX RF+ sprzęgło liniowe, podtynkowe

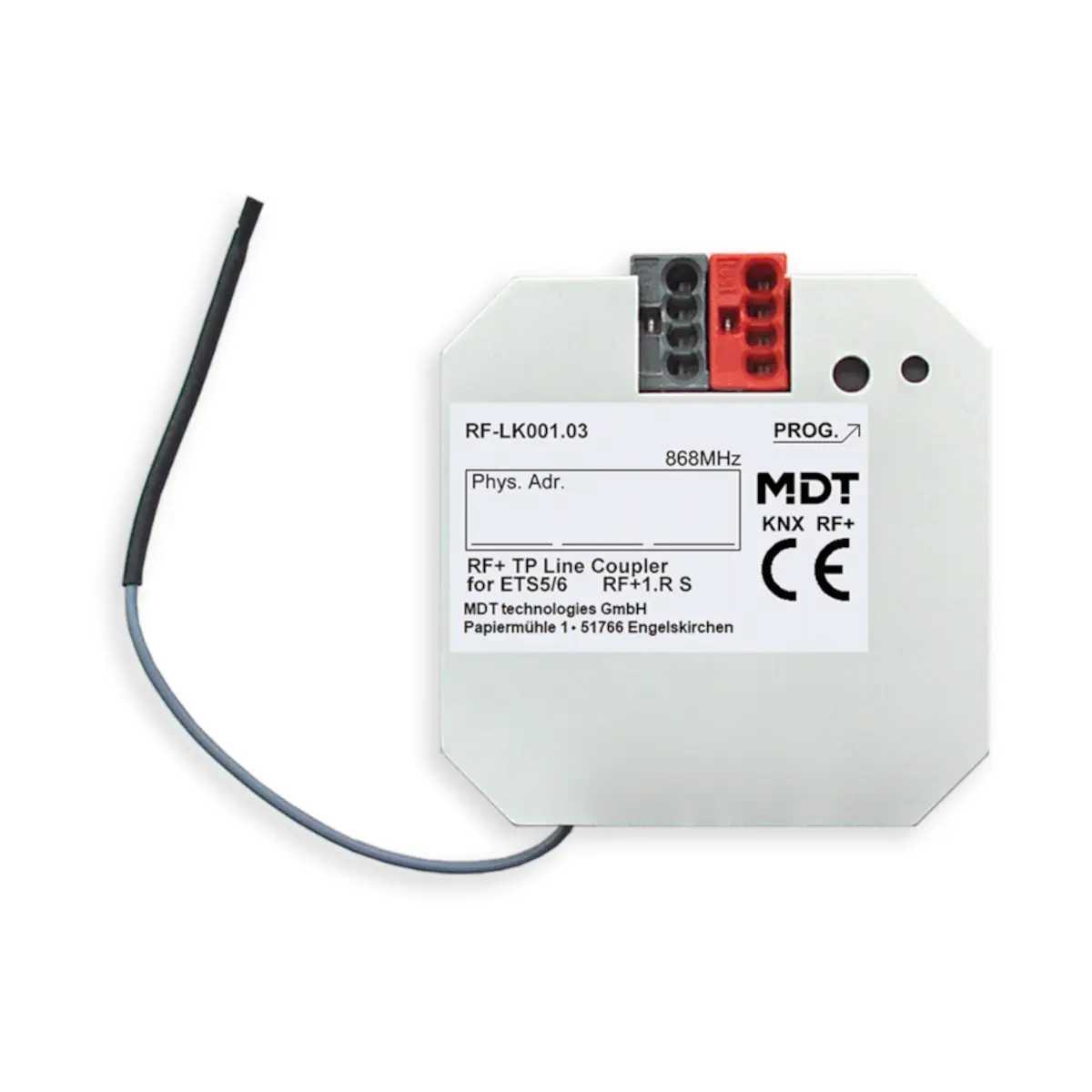

RF-LK001.03 to podtynkowe sprzęgło liniowe KNX RF+ marki MDT, przeznaczone do łączenia urządzeń KNX RF+ z przewodową magistralą KNX. Model pracuje z nowym protokołem KNX RF+ w trybie systemowym, oferuje funkcje filtrowania ograniczające obciążenie magistrali po stronie RF i może być używany również jako sprzęgło segmentowe w linii (od ETS 6). Urządzenie jest zasilane bezpośrednio z magistrali KNX, montowane podtynkowo w puszce instalacyjnej i przeznaczone do pracy w suchych pomieszczeniach wewnętrznych.

Najważniejsze cechy

• Producent: MDT
• Model: RF-LK001.03
• Typ: sprzęgło liniowe KNX RF+ do montażu podtynkowego
• Zastosowanie: połączenie urządzeń KNX RF+ z przewodową magistralą KNX
• Częstotliwość nadawcza: 868,3 MHz (do pracy na terenie UE)
• Tryb kompatybilności: KNX RF S-Mode
• Protokół: nowy KNX RF+ w trybie systemowym
• Funkcja sprzęgła segmentowego: dostępna od ETS 6
• Uruchomienie: ETS 5/6
• Funkcje filtrowania: redukcja obciążenia magistrali po stronie RF
• Zasilanie: z magistrali KNX
• Zasięg w wolnej przestrzeni: 150 m
• Zintegrowany moduł sprzęgający magistralę
• Montaż: podtynkowy w puszce instalacyjnej
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Sprzęgło RF-LK001.03 służy do integracji urządzeń MDT KNX RF+ z przewodową magistralą KNX. Producent wskazuje współpracę m.in. z urządzeniami:

• MDT Push Button RF+
• MDT Glass Push Button RF+

Urządzenie może być również stosowane jako sprzęgło segmentowe w linii, przy czym funkcjonalność ta jest dostępna od ETS 6.

Funkcje i działanie

Połączenie KNX RF+ z magistralą KNX

• Łączy urządzenia KNX RF+ z przewodową magistralą KNX.
• Pracuje z nowym protokołem KNX RF+ w trybie systemowym.
• Jest zgodne z trybem KNX RF S-Mode.

Filtrowanie i segmentacja

• Posiada rozbudowane funkcje filtrowania, które minimalizują obciążenie magistrali po stronie RF.
• Może pracować jako sprzęgło segmentowe w linii.
• Funkcja sprzęgła segmentowego jest dostępna od ETS 6.

Uruchomienie

• Konfiguracja i uruchomienie odbywają się w ETS.
• Urządzenie obsługuje uruchomienie z użyciem ETS 5/6.
• Nie jest wymagane dodatkowe oprogramowanie.
• Do opcjonalnej analizy instalacji RF+ dostępna jest aplikacja ETS „MDT RF+ Reichweiten Check”.

Podłączenie elektryczne i okablowanie

• Zasilanie: z magistrali KNX.
• Zacisk przyłączeniowy magistrali KNX: dla przewodów jednodrutowych o średnicy 0,6...0,8 mm.
• Specyfikacja interfejsu KNX: TP-256, Long Frame Support.
• Zintegrowany moduł sprzęgający magistralę.

Dane techniczne

• Model: RF-LK001.03
• Częstotliwość nadawcza: 868,3 MHz
• Zasięg w wolnej przestrzeni: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość: > -105 dBm
• Kompatybilność (tryb): KNX RF S-Mode
• Specyfikacja interfejsu KNX: TP-256, Long Frame Support
• Aplikacja KNX: od ETS 5
• Funkcja sprzęgła segmentowego: od ETS 6
• Zacisk magistrali KNX: O 0,6...0,8 mm, przewód jednodrutowy
• Zasilanie: magistrala KNX
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Temperatura pracy: 0...45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Instalacja wyłącznie w suchych pomieszczeniach wewnętrznych.
• Obudowa o stopniu ochrony IP20.

Podsumowanie

MDT RF-LK001.03 to podtynkowe sprzęgło liniowe KNX RF+, które umożliwia połączenie urządzeń radiowych KNX RF+ z przewodową magistralą KNX. Obsługa KNX RF S-Mode, filtrowanie ruchu po stronie RF, możliwość pracy jako sprzęgło segmentowe od ETS 6 oraz zasilanie bezpośrednio z magistrali KNX sprawiają, że model ten jest przeznaczony do rozbudowy instalacji KNX w suchych pomieszczeniach wewnętrznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-LK001.03 posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do pracy w systemie KNX RF+ i współpracy z przewodowym magistralnym systemem KNX.
• Zasilanie wyłącznie z magistrali KNX 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX przy użyciu złącza KNX Steckklemme, zgodnie z właściwym sposobem podłączenia producenta.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe.
• Produkt przeznaczony jest do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20 – urządzenie nie jest przeznaczone do stosowania w warunkach narażenia na wodę, wilgoć lub czynniki atmosferyczne.
• Użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C.
• Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%.
• Urządzenie pracuje w paśmie radiowym 868,0…868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących wymagań prawnych danego kraju.
• Uruchomienie wymaga ETS 5 lub nowszego; funkcjonalność segmentowego sprzęgła linii dostępna od ETS 6.

Pliki do pobrania:
RF-LK001.03 Karta katalogowa
