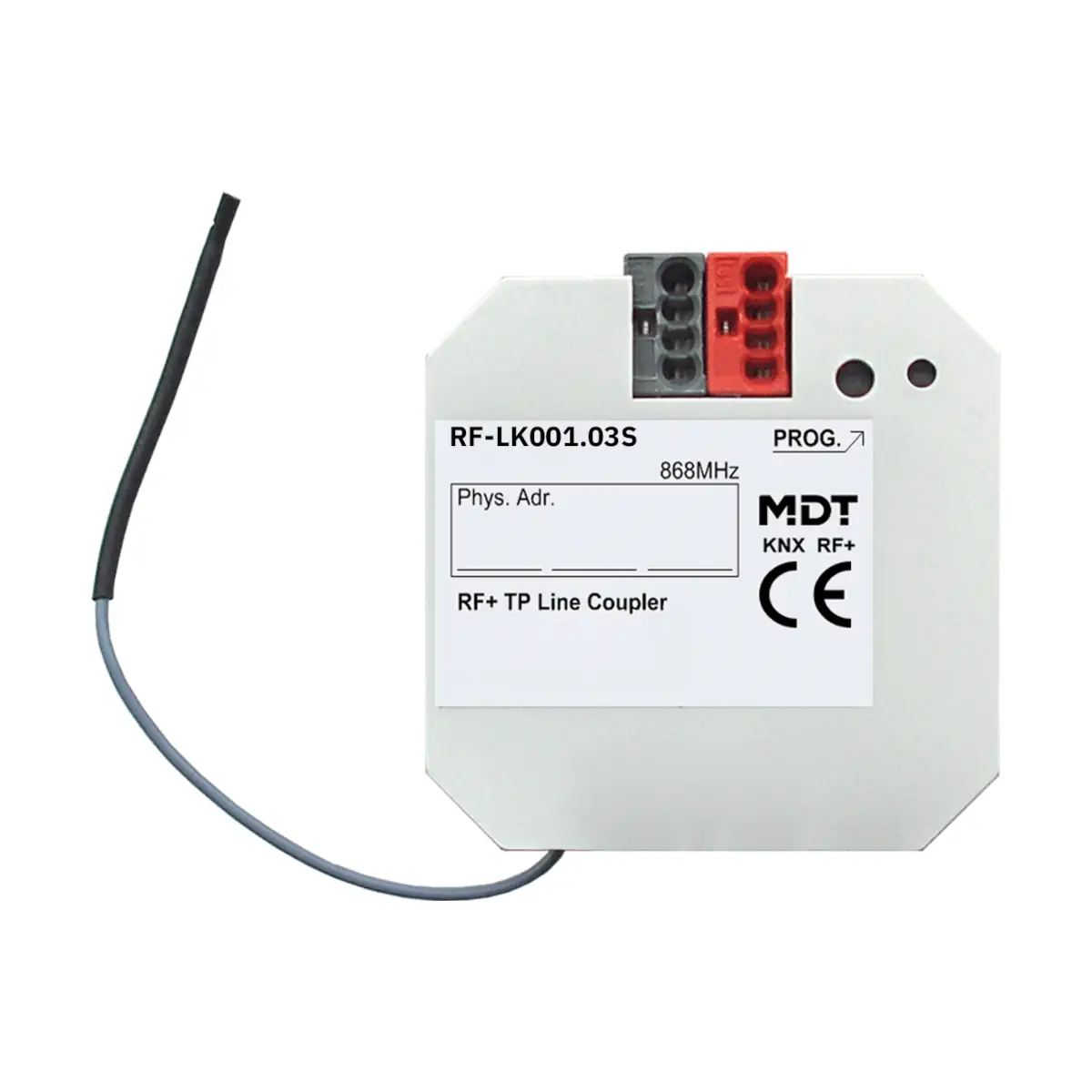

RF-LK001.03S KNX RF+ sprzęgło liniowe, podtynkowe, z funkcją Secure

RF-LK001.03S to podtynkowe sprzęgło liniowe KNX RF+ w wersji Secure, przeznaczone do montażu w puszce instalacyjnej i pracy w paśmie 868 MHz na terenie UE. Umożliwia połączenie urządzeń MDT KNX RF+, takich jak MDT Push-button RF+ oraz MDT Glass Push-button RF+, z instalacją KNX. Model obsługuje protokół KNX RF+ w trybie System Mode, KNX Data Secure, funkcję KNX Secure Proxy oraz funkcję filtrowania zmniejszającą obciążenie magistrali, a od ETS 6 oferuje również funkcjonalność sprzęgła segmentowego.

Najważniejsze cechy

• Model: RF-LK001.03S
• Typ: podtynkowe sprzęgło liniowe KNX RF+
• Wersja: Secure
• Zastosowanie: łączenie urządzeń MDT KNX RF+ z instalacją KNX
• Przykładowe kompatybilne urządzenia: MDT Push-button RF+, MDT Glass Push-button RF+
• Pasmo radiowe: 868 MHz
• Obszar pracy: UE
• Tryb pracy: KNX RF+ Protocol in System Mode
• Bezpieczeństwo: KNX Data Secure
• Funkcja bezpieczeństwa: KNX Secure Proxy
• Funkcjonalność sprzęgła segmentowego: od ETS 6
• Uruchomienie: od ETS 5
• Zgodność: nowa specyfikacja radiowa KNX RF+
• Funkcja filtrowania: redukcja obciążenia magistrali
• Montaż: w puszce instalacyjnej
• Zintegrowany sprzęgacz magistralny: tak
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Model RF-LK001.03S przeznaczony jest do łączenia urządzeń MDT KNX RF+ z systemem KNX w instalacjach wykorzystujących komunikację radiową 868 MHz na terenie UE.

• współpraca z MDT Push-button RF+,
• współpraca z MDT Glass Push-button RF+,
• integracja urządzeń KNX RF+ z systemem KNX dzięki zintegrowanemu sprzęgaczowi magistralnemu.

Funkcje i działanie

Komunikacja KNX RF+

• Urządzenie pracuje w paśmie 868 MHz przeznaczonym do użytkowania na terenie UE.
• Obsługuje protokół KNX RF+ w trybie System Mode.
• Jest zgodne z nową specyfikacją radiową KNX RF+.

Bezpieczeństwo komunikacji

• Obsługa KNX Data Secure zwiększa bezpieczeństwo transmisji danych.
• Wbudowana funkcja KNX Secure Proxy wspiera integrację w środowisku KNX Secure.

Filtrowanie i topologia

• Funkcja filtrowania pomaga ograniczyć obciążenie magistrali.
• Urządzenie oferuje funkcjonalność sprzęgła segmentowego od ETS 6.
• Uruchomienie możliwe jest od ETS 5.

Dane techniczne

• Typ urządzenia: KNX RF+ Line Coupler, flush mounted, Secure
• Pasmo radiowe: 868 MHz
• Obszar użytkowania: UE
• Protokół: KNX RF+ w trybie System Mode
• Bezpieczeństwo danych: KNX Data Secure
• Funkcja proxy: KNX Secure Proxy
• Kompatybilność ETS: uruchomienie od ETS 5, funkcjonalność sprzęgła segmentowego od ETS 6
• Funkcja filtrowania: tak
• Zintegrowany sprzęgacz magistralny: tak
• Montaż: w puszce instalacyjnej
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego.
• Instalacja odbywa się w puszce instalacyjnej.

Podsumowanie

RF-LK001.03S to kompaktowe sprzęgło liniowe KNX RF+ do montażu podtynkowego, przeznaczone do bezpiecznego łączenia urządzeń MDT KNX RF+ z systemem KNX. Obsługa 868 MHz dla rynku UE, KNX Data Secure, KNX Secure Proxy, funkcja filtrowania oraz zintegrowany sprzęgacz magistralny czynią z tego modelu praktyczne rozwiązanie do nowoczesnych instalacji KNX RF+.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-LK001.03S posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do instalacji jako KNX RF+ liniowy sprzęgacz radiowy i współpracuje z przewodowym magistralnym systemem KNX.
• Montaż urządzenia wyłącznie w puszce podtynkowej (montaż UP), zgodnie z dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe zasilane z magistrali KNX. Stosować wyłącznie napięcie KNX 21…31 V DC SELV, znamionowo 30 V DC SELV.
• Podłączenie wykonywać wyłącznie do magistrali KNX przy użyciu odpowiedniego złącza KNX Steckklemme oraz przewodów jednodrutowych o średnicy 0,6…0,8 mm.
• Przed montażem i podłączeniem należy upewnić się, że instalacja jest wykonywana zgodnie z wymaganiami SELV oraz zasadami systemu KNX.
• Urządzenie przeznaczone jest do użytkowania wyłącznie w warunkach zgodnych ze stopniem ochrony IP20. Nie stosować w miejscach narażonych na bezpośredni kontakt z wodą, wilgocią lub czynnikami atmosferycznymi.
• Eksploatować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność otoczenia podczas użytkowania nie może przekraczać 95%.
• Urządzenie pracuje w paśmie radiowym 868,0…868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących regulacji prawnych w kraju instalacji.
• Urządzenie obsługuje KNX RF S-Mode oraz funkcje KNX Data Secure / KNX Secure Proxy. Konfigurację i uruchomienie należy wykonywać wyłącznie przy użyciu kompatybilnego oprogramowania ETS (od ETS 5, funkcja segmentowego sprzęgacza od ETS 6).
• Nie używać urządzenia poza przewidzianym zastosowaniem ani poza parametrami technicznymi określonymi przez producenta, ponieważ może to spowodować nieprawidłowe działanie systemu KNX.
