5WG1125-1AB22 N 125/22 Zasilacz 29 [V] DC, 640 [mA] z dodatkowym wyjściem

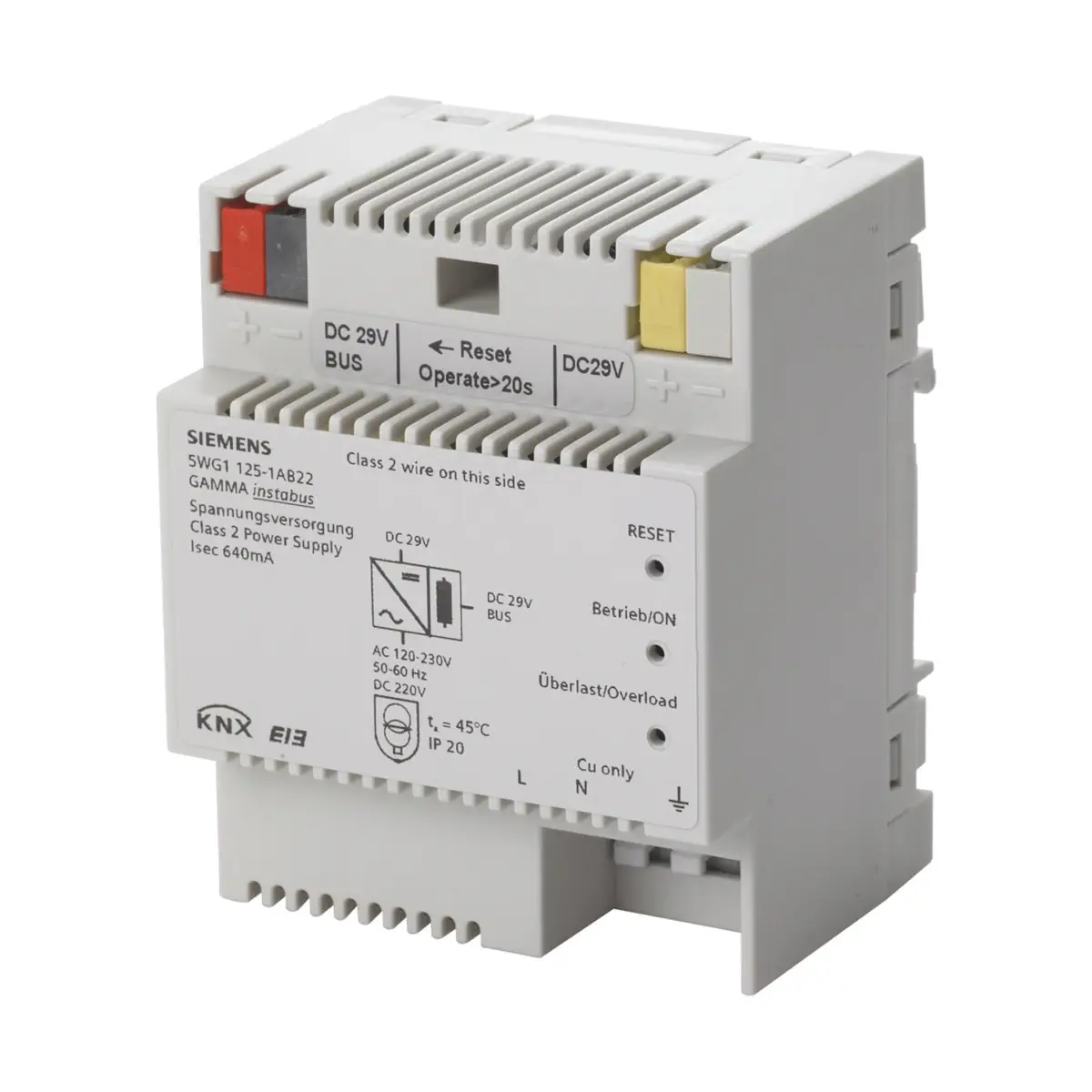

Siemens GAMMA instabus N 125/22 (5WG1 125-1AB22) to zasilacz KNX instabus, przeznaczony do zasilania linii magistralnej napięciem 29 V DC (SELV) z regulacją napięcia i prądu. Urządzenie umożliwia podłączenie do magistrali poprzez szynę DIN (z szyną danych) i/lub przez wtyk magistrali na przedniej stronie. Zintegrowany dławik zabezpiecza transmisję danych przed skutkami zwarcia na linii magistralnej, a przycisk RESET (przytrzymanie > 20 s) pozwala przywrócić urządzenia na magistrali do stanu początkowego.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 125/22
• Kod produktu: 5WG1 125-1AB22
• Zastosowanie: zasilanie linii KNX instabus
• Napięcie wyjściowe (magistrala): 29 V DC (SELV), zakres 28…30 V DC
• Prąd wyjściowy znamionowy: 640 mA
• Prąd zwarcia: ograniczony do 1,5 A
• Zintegrowany dławik na wyjściu magistralnym
• Dodatkowe wyjście: 24 V DC z dodatkowej pary zacisków (żółty-biały), bez dławika
• Sygnalizacja LED: zielona LED (normalna praca), czerwona LED (RESET), czerwona LED (przeciążenie)
• Montaż: szybki montaż na szynie DIN EN 60715-TH35-7,5

Zastosowanie

N 125/22 zapewnia zasilanie systemowe wymagane dla KNX instabus. Na każdej linii magistrali należy zastosować co najmniej jeden zasilacz.

• Podłączenie do linii możliwe jest poprzez szynę DIN z szyną danych i/lub przez wtyk magistrali na froncie urządzenia.
• Urządzenie może dostarczać 24 V DC z dodatkowej pary zacisków (żółty-biały) – wyjście to może zasilać np. dodatkową linię z oddzielnym dławikiem N 120.
• W przypadku instalacji wielu urządzeń magistralnych blisko siebie (np. w tablicach rozdzielczych), zalecane jest umieszczenie zasilacza w pobliżu tych urządzeń; ogólną zasadą jest, aby żadne z nich nie było oddalone od zasilacza o więcej niż 350 m.

Funkcje i działanie

Zabezpieczenia i ciągłość zasilania

• Zasilacz posiada regulację napięcia oraz natężenia prądu i jest zabezpieczony przed zwarciem na linii zasilania magistrali (do wartości prądu zwarcia).
• Krótkie awarie zasilania wejściowego (około 200 ms) nie powodują zakłóceń działania zasilacza.
• Aby zapewnić nieprzerwane zasilanie, zalecane jest zastosowanie oddzielnej linii zasilającej z odpowiednimi zabezpieczeniami.

RESET urządzeń na magistrali

• Przycisk RESET: przyciśnięcie na dłużej niż 20 s przywraca urządzenia na magistrali do stanu początkowego.

Sygnalizacja LED

• Zielona LED: normalna praca zasilacza
• Czerwona LED (RESET): wskazanie przełączenia w pozycję RESET
• Czerwona LED (przeciążenie): wskazanie przeciążenia na linii magistrali lub przeciążenia urządzenia

Podłączenie elektryczne i okablowanie

• Zasilanie sieciowe: bezśrubowe zaciski wtykowe; odizolować przewód na 10…11 mm.
• Dopuszczalne przewody (zasilanie):
  • 0,5…2,5 mm² – pojedyncza żyła
  • 0,5…1,5 mm² – giętki przewód zwykły
  • 0,5…2,5 mm² – przewód skrętka
  • 0,5…2,5 mm² – elastyczny przewód z zaciskiem pin
• Magistrala KNX: bezśrubowy zacisk magistrali, SELV (czerwony-czarny), przewód Ø 0,6…0,8 mm.
• Dodatkowe wyjście 24 V DC: bezśrubowy zacisk, SELV (żółty-biały), przewód Ø 0,6…0,8 mm.
• Zacisk uziemienia: dostępny na urządzeniu.

Dane techniczne (N 125/22)

• Napięcie wejściowe znamionowe: 120…230 V AC, 50/60 Hz; 220 V DC
• Dopuszczalny zakres napięcia wejściowego: 102…253 V AC; 176…270 V DC
• Pobór mocy: około 24 VA
• Napięcie wyjściowe (magistrala): 29 V DC (SELV), 28…30 V DC
• Prąd wyjściowy znamionowy: 640 mA
• Prąd zwarcia: ograniczony do 1,5 A
• Odporność na zanik zasilania: około 200 ms przy prądzie znamionowym
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Zakres temperatury pracy: -5…+45°C
• Zakres temperatury przechowywania: -25…+70°C
• Wilgotność względna (bez kondensacji): 5…93%
• Certyfikat: EIB / KNX
• Oznakowanie: CE

Dane fizyczne i montaż

• Obudowa: plastik
• Szerokość: 4 SU (1 SU = 18 mm) = 72 mm
• Wymiary (H × W × D): 90 × 72 × 55 mm
• Waga: około 260 g
• Obciążenie ogniowe: około 3700 kJ
• Miejsce instalacji: wewnątrz budynku, w suchych lokalizacjach (tablice rozdzielcze / małe obudowy)
• Montaż: szybki montaż na szynie DIN EN 60715-TH35-7,5

Podsumowanie

Siemens N 125/22 (5WG1 125-1AB22) to solidny zasilacz do systemów KNX instabus, zapewniający 29 V DC na magistrali i 640 mA prądu znamionowego, z wbudowanym dławikiem, zabezpieczeniem zwarciowym oraz funkcją RESET. Dodatkowe wyjście 24 V DC zwiększa elastyczność zasilania elementów pomocniczych w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznakowanie CE i jest zgodny z przepisami EMC (budynki mieszkalne i użytkowe) oraz przepisami niskonapięciowymi.
• Produkt posiada certyfikat EIB / KNX.
• Urządzenie przeznaczone jest wyłącznie do instalacji i użytkowania wewnątrz budynków, w suchych lokalizacjach, w tablicach rozdzielczych lub małych obudowach na szynie DIN EN 60715-TH35-7,5.
• Urządzenie może być stosowane w tablicach rozdzielczych 230/400 V wyłącznie z certyfikowanymi urządzeniami elektrycznymi (VDE).
• Montaż i uruchomienie urządzenia musi wykonywać wyłącznie uprawniony elektryk.
• Przed montażem i podłączeniem należy zapewnić możliwość bezpiecznego odłączenia urządzenia od napięcia zasilającego oraz przestrzegać obowiązujących zasad bezpieczeństwa, lokalnych przepisów i norm dotyczących instalacji elektrycznych.
• Nie otwierać obudowy urządzenia.
• Urządzenie jest zasilane napięciem 120...230 V AC, 50...60 Hz lub 220 V DC. Dopuszczalny zakres napięcia wejściowego wynosi 102...253 V AC lub 176...270 V DC.
• Wyjście magistrali ma napięcie znamionowe 29 V DC i jest wykonane jako bezpieczne bardzo niskie napięcie SELV. Dodatkowa linia 24 V DC również jest obwodem SELV.
• Dla modelu N 125/22 prąd wyjściowy znamionowy wynosi 640 mA, a prąd zwarcia jest ograniczony do 1,5 A.
• Jeżeli połączenie magistrali realizowane jest bez wykorzystania szyny DIN jako magistrali, należy osłonić styki z tyłu zasilacza, aby nie przekazywać napięcia na szynę DIN i podłączone do niej urządzenia.
• W przypadku wykorzystania szyny DIN jako magistrali wszystkie urządzenia należy ustawić tak, aby tabliczki znamionowe były odczytywane w tym samym kierunku; zapewnia to właściwą polaryzację podłączenia.
• Niewykorzystane obszary szyny DIN używanej jako szyna danych muszą być zakryte odpowiednimi pokrywami.
• Do zacisków zasilania sieciowego należy stosować przewody zgodne z dokumentacją producenta; przed podłączeniem należy zdjąć 10...11 mm izolacji. Do złączy magistrali KNX i dodatkowej linii 24 V DC należy stosować przewody o średnicy 0,6...0,8 mm, przy czym przed podłączeniem należy zdjąć około 5 mm izolacji.
• Przycisk RESET użyty przez czas dłuższy niż 20 s przywraca urządzenia podłączone do magistrali do stanu początkowego; funkcję tę należy uruchamiać świadomie i wyłącznie w warunkach serwisowych.
• W przypadku pracy równoległej dwóch zasilaczy na jednej linii magistralnej, jeśli na jednym lub obu urządzeniach świeci się dioda LED przeciążenia, należy zmienić konfigurację instalacji tak, aby sygnalizacja przeciążenia zgasła.
• Urządzenie ma stopień ochrony IP20, stopień zanieczyszczenia 2 oraz kategorię przepięciową III, dlatego powinno być stosowane wyłącznie w warunkach zgodnych z tymi parametrami.
• Produkt należy eksploatować w temperaturze otoczenia od -5 do +45°C, przechowywać w temperaturze od -25 do +70°C i użytkować przy wilgotności względnej od 5% do 93% bez kondensacji.

Pliki do pobrania:
N 125/22 Karta katalogowa
