5WG1125-1AB02 N 125/02 - Zasilacz 29 [V] DC, 160 [mA] z dodatkowym wyjściem

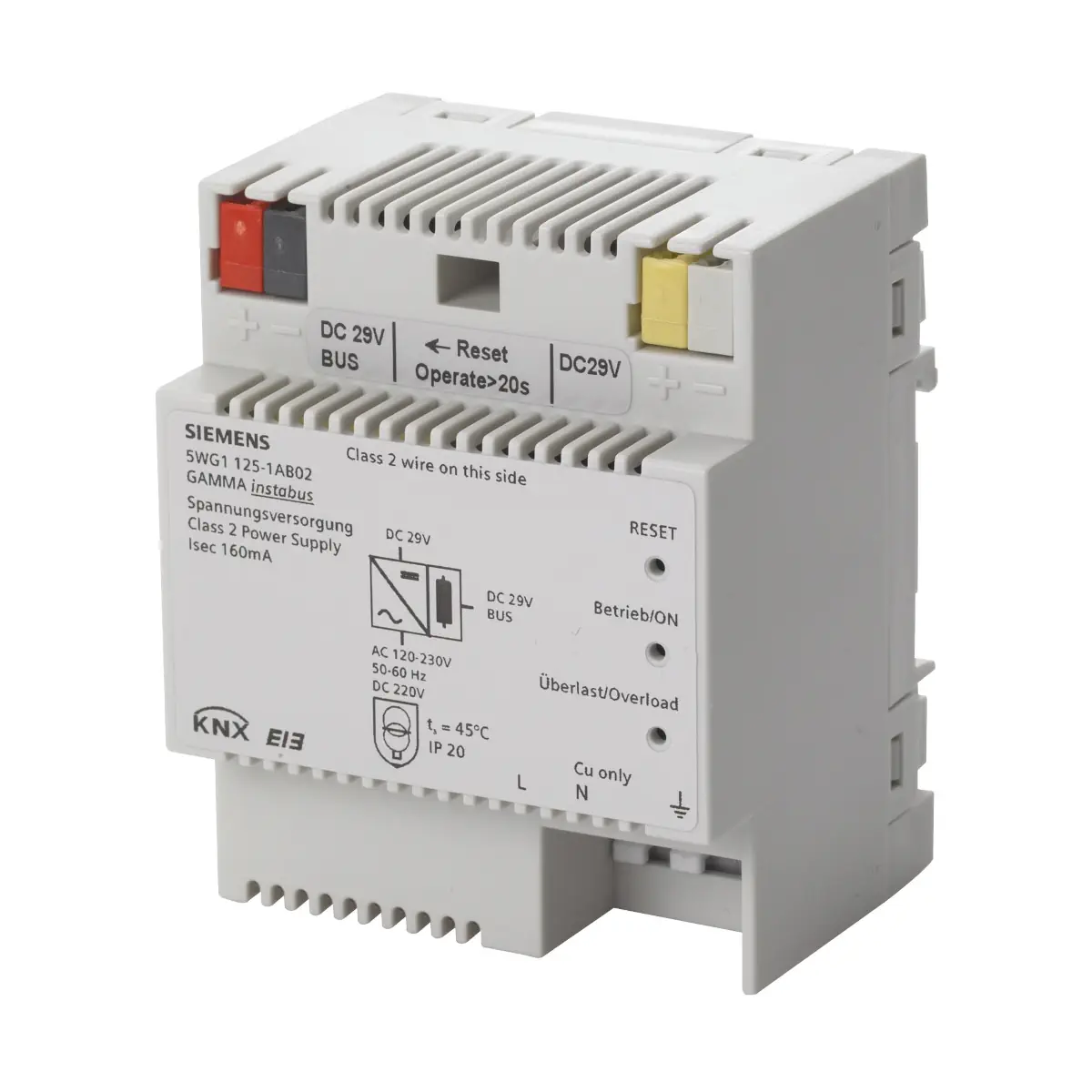

N 125/02 (5WG1 125-1AB02) to zasilacz systemowy KNX instabus z serii GAMMA, przeznaczony do zasilania linii magistralnej napięciem 29 V DC (SELV). Urządzenie posiada zintegrowany dławik zabezpieczający transmisję danych przed skutkami zwarcia na linii magistralnej oraz przycisk RESET, który po przytrzymaniu przez > 20 s przywraca urządzenia na magistrali do stanu początkowego. Podłączenie do KNX jest możliwe przez szynę DIN (z szyną danych) i/lub przez wtyk magistrali na froncie.

Najważniejsze cechy

• Producent: Siemens
• Model: N 125/02
• Kod produktu: 5WG1 125-1AB02
• System: KNX instabus (GAMMA instabus)
• Napięcie wyjściowe magistrali (znamionowe): 29 V DC (SELV)
• Zakres napięcia wyjściowego magistrali: 28…30 V DC
• Prąd wyjściowy znamionowy: 160 mA
• Zabezpieczenie zwarciowe: ograniczenie prądu zwarcia do 1,0 A
• Odporność na zanik zasilania: ok. 200 ms (przy prądzie znamionowym)
• Dodatkowe wyjście: 24 V DC z dodatkowej pary zacisków (żółty–biały), bez dławika
• Sygnalizacja LED: zielona (praca), czerwona (RESET), czerwona (przeciążenie)
• Montaż: szybki montaż na szynie DIN EN 60715-TH35-7,5
• Szerokość: 4 SU (1 SU = 18 mm)
• Stopień ochrony: IP20

Zastosowanie

N 125/02 zapewnia zasilanie wymagane do pracy systemu KNX instabus. Na każdej linii magistralnej należy zastosować co najmniej jeden zasilacz. W instalacjach z większym zagęszczeniem urządzeń (np. w tablicach rozdzielczych), zalecane jest umieszczenie zasilacza w pobliżu zasilanych urządzeń – ogólną zasadą jest, aby żadne z urządzeń nie było oddalone od zasilacza o więcej niż 350 m.

Dodatkowe wyjście 24 V DC może służyć np. do zasilenia dodatkowej linii z oddzielnym dławikiem N 120.

Funkcje i działanie

Zintegrowany dławik i stabilizacja

• Zasilacz posiada regulację napięcia oraz natężenia prądu.
• Zintegrowany dławik zabezpiecza dane przed skutkami zwarcia na linii magistralnej.
• Urządzenie jest zabezpieczone przed zwarciem na linii zasilania magistrali (do wartości prądu zwarcia).
• Krótkie zaniki zasilania wejściowego (około 200 ms) nie powodują zakłóceń działania zasilacza.

RESET urządzeń na magistrali

• Wbudowany przełącznik/przycisk RESET umożliwia przywrócenie urządzeń podłączonych do magistrali do stanu początkowego.
• Funkcja aktywuje się po przyciśnięciu przycisku przez > 20 s.

Sygnalizacja LED

• Zielona LED: normalna praca zasilacza.
• Czerwona LED (RESET): wskazanie przerwy napięcia przez przesunięcie przełącznika w pozycję RESET.
• Czerwona LED (przeciążenie): wskazanie przeciążenia na linii magistrali lub przeciążenia urządzenia.

Podłączenie elektryczne i zaciski

• Zasilanie sieciowe: bezśrubowe zaciski wtykowe; zalecane odizolowanie przewodu 10…11 mm.
• Dopuszczalne przekroje przewodów (zasilanie):
  • 0,5…2,5 mm² (AWG 12) – pojedyncza żyła,
  • 0,5…1,5 mm² – giętki przewód zwykły,
  • 0,5…2,5 mm² (AWG 12) – przewód skrętka,
  • 0,5…2,5 mm² (AWG 12) – elastyczny przewód z zaciskiem pin.
• Magistrala KNX: bezśrubowy zacisk magistrali (czerwony–czarny), przewód o średnicy ø 0,6…0,8 mm (SELV).
• Dodatkowe zasilanie 24 V DC (bez dławika): bezśrubowy zacisk (żółty–biały), przewód o średnicy ø 0,6…0,8 mm (SELV).
• Zacisk uziemienia: dostępny na urządzeniu.

Dane techniczne (N 125/02)

• Napięcie wejściowe (znamionowe): 120…230 V AC, 50/60 Hz lub 220 V DC
• Dopuszczalny zakres napięcia wejściowego: 102…253 V AC / 176…270 V DC
• Pobór mocy: około 24 VA
• Napięcie wyjściowe (znamionowe): 29 V DC (SELV)
• Zakres napięcia wyjściowego: 28…30 V DC
• Prąd wyjściowy znamionowy: 160 mA
• Prąd zwarcia: ograniczony do 1,0 A
• Odporność na zanik zasilania: ok. 200 ms (przy prądzie znamionowym)
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Temperatura pracy: -5…+45°C
• Temperatura przechowywania: -25…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Obudowa: plastik
• Szerokość: 4 SU (1 SU = 18 mm)
• Obciążenie ogniowe: około 3700 kJ
• Masa: około 260 g
• Certyfikat: EIB / KNX
• Niezawodność: Awaryjność: 1178 przy 40°C

Montaż i instalacja

• Montaż wewnątrz budynków, w suchych lokalizacjach (tablice rozdzielcze lub małe obudowy) na szynie DIN EN 60715-TH35-7,5.
• Możliwość wykorzystania szyny DIN jako magistrali poprzez styki z tyłu obudowy.
• Jeśli połączenie magistrali realizowane jest przez złącze magistrali (bez wykorzystania szyny DIN jako magistrali), należy osłonić styki z tyłu, aby nie przekazywać napięcia na szynę DIN i urządzenia na niej zamontowane.
• Urządzenie powinno być montowane i uruchamiane przez uprawnionego elektryka; obudowy nie należy otwierać.

Podsumowanie

Siemens N 125/02 (5WG1 125-1AB02) to stabilizowany zasilacz KNX z wyjściem 29 V DC (SELV) i prądem znamionowym 160 mA, wyposażony w zintegrowany dławik, sygnalizację stanu pracy i przeciążenia oraz funkcję RESET. Dzięki montażowi na szynie DIN, elastycznym opcjom podłączenia do magistrali oraz dodatkowemu wyjściu 24 V DC sprawdza się jako niezawodne źródło zasilania dla linii KNX w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z przepisami EMC dla budynków mieszkalnych i użytkowych oraz z przepisami niskonapięciowymi).
• Certyfikacja: EIB / KNX.
• Urządzenie przeznaczone wyłącznie do instalacji i użytkowania wewnątrz budynków, w suchych lokalizacjach, w tablicach rozdzielczych lub małych obudowach na szynie DIN EN 60715-TH35-7,5.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do stosowania w miejscach narażonych na wodę, kondensację pary wodnej lub bezpośrednie działanie czynników atmosferycznych.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz lokalnymi przepisami i normami dotyczącymi instalacji elektrycznych.
• Urządzenie może być stosowane w tablicach rozdzielczych 230/400 V wyłącznie z certyfikowanymi urządzeniami elektrycznymi.
• Przed montażem, podłączeniem, odłączeniem przewodów lub pracami serwisowymi należy zapewnić możliwość bezpiecznego odłączenia urządzenia od napięcia zasilającego.
• Nie otwierać obudowy urządzenia.
• Zasilacz N 125/02 zasilać wyłącznie napięciem zgodnym z dokumentacją: 120–230 V AC, 50…60 Hz lub 220 V DC, w dopuszczalnym zakresie 102…253 V AC lub 176…270 V DC.
• Wyjście magistrali ma napięcie znamionowe 29 V DC SELV, a dodatkowe wyjście 24 V DC jest również obwodem SELV. Podłączenia obwodów SELV należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Prąd wyjściowy znamionowy dla modelu N 125/02 wynosi 160 mA. Prąd zwarcia jest ograniczony do 1,0 A. W przypadku sygnalizacji przeciążenia należy usunąć przyczynę przeciążenia przed dalszą eksploatacją.
• Zintegrowany przełącznik RESET po naciśnięciu dłuższym niż 20 sekund przywraca urządzenia podłączone do magistrali do stanu początkowego. Funkcji tej należy używać wyłącznie świadomie i zgodnie z przeznaczeniem.
• W przypadku podłączenia magistrali bez wykorzystania szyny DIN należy osłonić styki z tyłu zasilacza, aby nie przekazywać napięcia na szynę DIN i zainstalowane na niej urządzenia.
• Przy wykorzystaniu szyny DIN jako magistrali należy montować urządzenia w jednakowym kierunku, zgodnie z dokumentacją, aby zapewnić właściwą polaryzację podłączenia.
• Niewykorzystane obszary szyny DIN używanej jako szyna danych muszą być zakryte odpowiednimi pokrywami.
• Podczas okablowania należy stosować wyłącznie przewody o przekrojach i średnicach zgodnych z dokumentacją producenta oraz zachować właściwą polaryzację połączeń.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatur pracy od -5°C do +45°C oraz przy wilgotności względnej 5% do 93% bez kondensacji.

Pliki do pobrania:
N 125/02 Karta katalogowa
