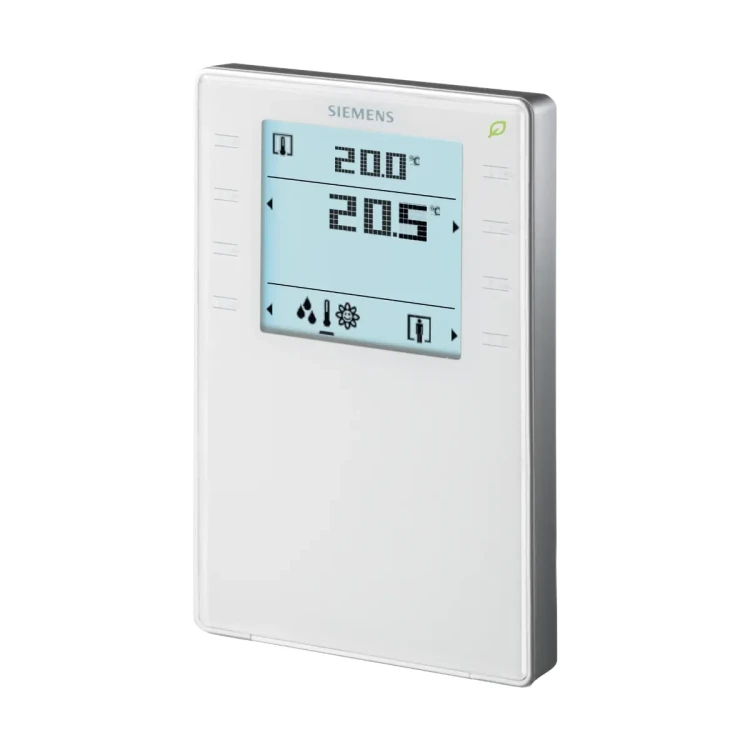

QMX3.P74 Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, wilgotności i CO2, podświetlanym wyświetlaczem, komunikacja KNX

QMX3.P74 to naścienny czujnik i zadajnik pomieszczeniowy Siemens z rodziny Desigo™ TRA, przeznaczony do pracy z komunikacją KNX PL-Link / KNX. Urządzenie realizuje pomiar temperatury, wilgotności względnej oraz stężenia CO2, a dzięki podświetlanemu wyświetlaczowi umożliwia czytelne wskazania w miejscu instalacji. Dodatkowo obsługuje funkcję efektywności energetycznej „Zielony Listek”. Zasilanie odbywa się bezpośrednio z magistrali KNX / PL-Link.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P74
• Typ urządzenia: naścienny czujnik i zadajnik pomieszczeniowy
• Komunikacja / zasilanie: magistrala KNX / KNX PL-Link, DC 21…30 V (zasilanie z magistrali)
• Pomiar: temperatura, wilgotność względna, stężenie CO2
• Wyświetlacz: podświetlany
• Funkcja efektywności energetycznej: LED „Zielony Listek”
• Stopień ochrony: IP30
• Klasa izolacji: III
• Numer magazynowy: S55624-H106

Zastosowanie / kompatybilność

QMX3.P74 służy do pomiaru i wskazań parametrów powietrza w pomieszczeniu oraz do obsługi funkcji pomieszczenia w systemach automatyki budynkowej opartych o KNX / KNX PL-Link.

• Wskazania pomiarów: temperatura w pomieszczeniu, wilgotność względna, stężenie CO2.
• Wskazania zewnętrzne (informacje z systemu): temperatura zewnętrzna, wilgotność zewnętrzna, stan styku okiennego.

Funkcje w KNX S-mode

• Regulacja (regulator PID): temperatury pomieszczenia.
• Regulacja (przełącznik progowy): wilgotności względnej oraz stężenia CO2.

Ważne informacje i bezpieczeństwo

• Urządzenia z pomiarem stężenia CO2 nie mogą być stosowane jako urządzenia gwarantujące bezpieczeństwo (np. ostrzegające o obecności gazu lub dymu).
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do 230 V AC.

Montaż – zalecenia

• Montaż na ścianie; zalecana wysokość instalacji: 1,50 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Uszczelnić puszkę podtynkową (ruchy powietrza mogą wpływać na odczyt czujnika).
• Przestrzegać dopuszczalnych warunków środowiskowych urządzenia.

Dane techniczne

• Zasilanie (KNX / PL-Link): DC 21…30 V
• Pobór prądu (maks.): 15 mA przy DC 24 V
• Czujnik temperatury: NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność temperatury (5…30 °C): ±0,8 K
• Dokładność temperatury (25 °C): ±0,5 K
• Zakres pomiaru wilgotności: 10…95% r.h.
• Dokładność wilgotności (20…80%): ±4% przy 25 °C
• Dokładność wilgotności (0…20% oraz 80…95%): ±6% przy 25 °C
• Czujnik CO2 (NDIR): zakres 400…10000 ppm
• Dokładność CO2 (23 °C, 1013 hPa; 400…2000 ppm): ±(30 ppm + 4% mierzonej wartości)
• Dokładność CO2 (> 2000 ppm): obniżona dokładność
• Wpływ temperatury (CO2): typowo ±2 ppm / °C
• Wpływ ciśnienia (CO2): 0,14% mierzonej wartości / hPa
• Dryf długoterminowy (CO2): ±20 ppm rocznie
• Żywotność czujnika CO2: 15 lat
• Stopień ochrony: IP30
• Warunki pracy: 0…50 °C; < 85% r.h.
• Warunki transportu: -25…70 °C; < 95% r.h.
• Kolor (obudowa frontowa): tytanowy biały, podobny do RAL9010
• Waga (łącznie): 216 g (zadajnik 132 g + podstawka 20 g + opakowanie 64 g)
• Wymiary (obudowa): 88,4 × 133,4 × 18 mm

Konserwacja

• Czyszczenie ogólnodostępnymi środkami czyszczącymi bez rozpuszczalników.
• Nie używać środków mechanicznych (np. szorstkich gąbek) – stosować miękką, wilgotną szmatkę.

Podsumowanie

Siemens QMX3.P74 to naścienny czujnik i zadajnik pomieszczeniowy do systemów KNX / KNX PL-Link, łączący pomiar temperatury, wilgotności i CO2 z czytelnymi wskazaniami na podświetlanym wyświetlaczu oraz funkcją „Zielony Listek”. Dzięki zasilaniu z magistrali i dopracowanym parametrom pomiarowym sprawdza się w aplikacjach automatyki pomieszczeniowej, gdzie liczy się komfort i kontrola jakości powietrza.
