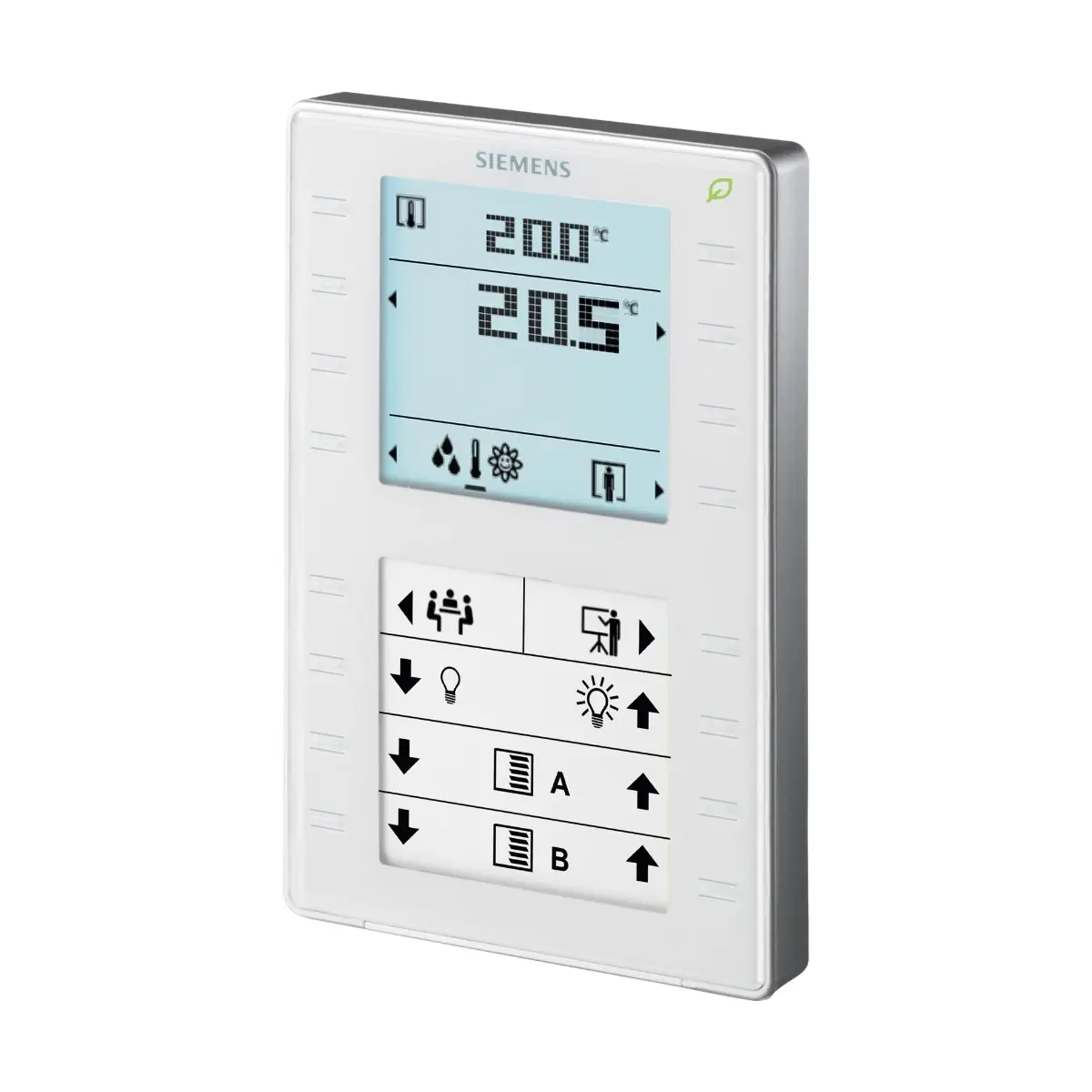

QMX3.P37 Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, 8 przyciskami do sterowania oświetleniem i/lub żaluzjami, podświetlanym wyświetlaczem, komunikacja KNX

QMX3.P37 to naścienny zadajnik pomieszczeniowy Siemens z serii Desigo™ TRA, przeznaczony do instalacji automatyki budynkowej z komunikacją KNX PL-Link oraz KNX (S-mode i LTE-Mode). Urządzenie łączy pomiar temperatury z wygodną obsługą funkcji pomieszczenia za pomocą konfigurowalnych przycisków dotykowych, a dzięki podświetlanemu wyświetlaczowi i diodom LED pozostaje czytelne również w słabiej oświetlonych przestrzeniach.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P37
• Typ: naścienny zadajnik pomieszczeniowy z komunikacją KNX / KNX PL-Link
• Pomiar: temperatura (czujnik NTC)
• Wyświetlacz: podświetlany (LCD)
• Funkcja efektywności energetycznej: LED „Zielony Listek”
• Obsługa: konfigurowalne przyciski dotykowe
• Etykiety: pole na etykiety (wymienne; etykieta przygotowywana na bazie szablonu)
• Zasilanie: z magistrali KNX / PL-Link (bez osobnego zasilacza)
• Sygnalizacja: diody LED wspomagające orientację/stan w ciemnych pomieszczeniach

Zastosowanie / kompatybilność

QMX3.P37 jest przeznaczony do systemów automatyki pomieszczeń (m.in. Desigo™ Room Automation) jako urządzenie do pomiaru temperatury oraz obsługi funkcji pomieszczenia. Sterownik może automatycznie określać funkcjonalność wyświetlacza i przycisków dotykowych.

Komunikacja i zasilanie

• Magistrala: KNX / KNX PL-Link
• Dopuszczalny zakres napięć magistrali: DC 21…30 V
• Pobór prądu (zasilanie ze sterownika pomieszczeniowego): max. 10 mA przy DC 24 V

Montaż

• Sposób montażu: na ścianie
• Zalecana wysokość montażu: 1,50 m od podłogi
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Ważne: uszczelnić puszkę podtynkową (ruchy powietrza mogą wpływać na pomiar temperatury).
• Urządzenie posiada przycisk programowania oraz czerwoną diodę serwisową.

Konserwacja

• Czyszczenie ogólnodostępnymi, bezrozpuszczalnikowymi środkami czyszczącymi.
• Nie stosować środków mechanicznych (np. szorstkiej gąbki); używać miękkiej, wilgotnej szmatki.
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.

Dane techniczne

• Czujnik temperatury: rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność (5…30 °C): ±0,8 K
• Dokładność (25 °C): ±0,5 K
• Stopień ochrony (EN 60529): IP30
• Klasa ochrony: klasa izolacji III
• Warunki pracy: 0…50 °C, wilgotność < 85% r.h.
• Transport / składowanie: -25…70 °C, wilgotność < 95% r.h.
• Zgodności: CE, UL916, część 15 zasad FCC, CSA C22.2 No 205, CSA C22.2 No 0, RCM (EMC) AS/NZS 61000-6-3

Wymiary, kolor, masa

• Wymiary (szer. × wys. × gł.): 88,4 × 133,4 × 18 mm
• Kolor (QMX3.P37): tytanowy biały, podobny do RAL9010
• Masa zadajnika: 124 g
• Masa podstawki: 20 g
• Masa opakowania: 64 g
• Masa łączna: 208 g

Wariant kolorystyczny (wersja czarna)

• QMX3.P37 – numer magazynowy: S55624-H108 (biały)
• QMX3.P37-1BSC – numer magazynowy: S55624-H129 (czarny, podobny do RAL9005)

Podsumowanie

Siemens QMX3.P37 to elegancki, naścienny zadajnik pomieszczeniowy z komunikacją KNX / KNX PL-Link, wyposażony w pomiar temperatury, podświetlany wyświetlacz, konfigurowalne przyciski dotykowe oraz pole na etykiety. Zasilanie bezpośrednio z magistrali oraz sygnalizacja LED ułatwiają integrację i codzienną obsługę w instalacjach automatyki pomieszczeń.

Pliki do pobrania:
QMX3.P37 Karta katalogowa
QMX3.P37 Instrukcja montażu
