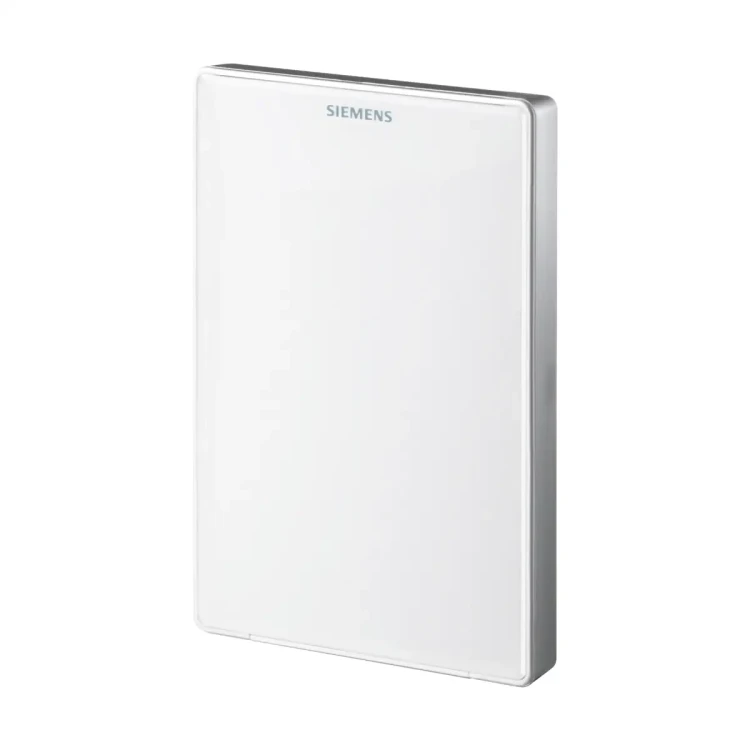

QMX3.P30 Pomieszczeniowy czujnik temperatury, komunikacja KNX

Siemens QMX3.P30 to naścienny czujnik temperatury pomieszczeniowej z serii Desigo™ TRA, przeznaczony do pracy w systemach automatyki budynkowej z komunikacją KNX PL-Link oraz KNX (S-mode / LTE-Mode). Urządzenie jest zasilane z magistrali (KNX / PL-Link) i służy do precyzyjnego pomiaru temperatury w pomieszczeniu.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P30
• Typ urządzenia: naścienny czujnik temperatury pomieszczeniowej
• Komunikacja / zasilanie: KNX / KNX PL-Link (zasilanie z magistrali)
• Element pomiarowy temperatury: rezystancyjny czujnik NTC
• Stopień ochrony obudowy: IP30
• Klasa izolacji: III
• Kolor obudowy (wersja standardowa): tytanowy biały (podobny do RAL9010)
• Wariant kolorystyczny: QMX3.P30-1BSC – czarny (podobny do RAL9005)

Zastosowanie / kompatybilność

QMX3.P30 jest przeznaczony do montażu na ścianie i współpracy ze sterownikami systemu automatyki pomieszczeniowej poprzez magistralę KNX lub KNX PL-Link, zapewniając pomiar temperatury w pomieszczeniu.

Montaż – zalecenia

• Zalecana wysokość montażu: 1,50 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Należy uszczelnić puszkę podtynkową, ponieważ ruchy powietrza mogą wpływać na odczyt temperatury.
• Przestrzegać dopuszczalnych warunków środowiskowych pracy urządzenia.

Dane techniczne (QMX3.P30)

• Napięcie zasilania magistrali KNX / PL-Link: DC 21…30 V
• Pobór prądu: maks. 7,5 mA przy DC 24 V
• Zakres pomiarowy temperatury: 0…50°C
• Dokładność pomiarowa (5…30°C): ±0,8 K
• Dokładność pomiarowa (przy 25°C): ±0,5 K
• Stopień ochrony: IP30
• Klasa izolacji: III
• Warunki pracy: 0…50°C; wilgotność < 85% r.h.
• Warunki transportu: -25…70°C; wilgotność < 95% r.h.
• Kolor obudowy frontowej: tytanowy biały (podobny do RAL9010); wariant -1BSC: czarny (podobny do RAL9005)
• Waga: zadajnik 84 g; podstawka 20 g; opakowanie 64 g; łącznie 168 g
• Wymiary (obudowa): 88,4 × 133,4 × 18 mm

Uwagi instalacyjne i konserwacja

• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.
• Czyszczenie: ogólnodostępnymi środkami czyszczącymi bez rozpuszczalników; nie używać środków mechanicznych (np. szorstkich gąbek) – wyłącznie miękka, wilgotna szmatka.

Podsumowanie

Siemens QMX3.P30 to kompaktowy, naścienny czujnik do pomiaru temperatury pomieszczeniowej, zasilany z magistrali KNX / KNX PL-Link. Dzięki dopracowanym parametrom pomiarowym, standardowi ochrony IP30 i zaleceniom montażowym ograniczającym wpływ przeciągów oraz źródeł ciepła, stanowi pewne rozwiązanie do systemów automatyki pomieszczeniowej.

Pliki do pobrania:
QMX3.P30 Karta katalogowa
QMX3.P30 Instrukcja montażu
