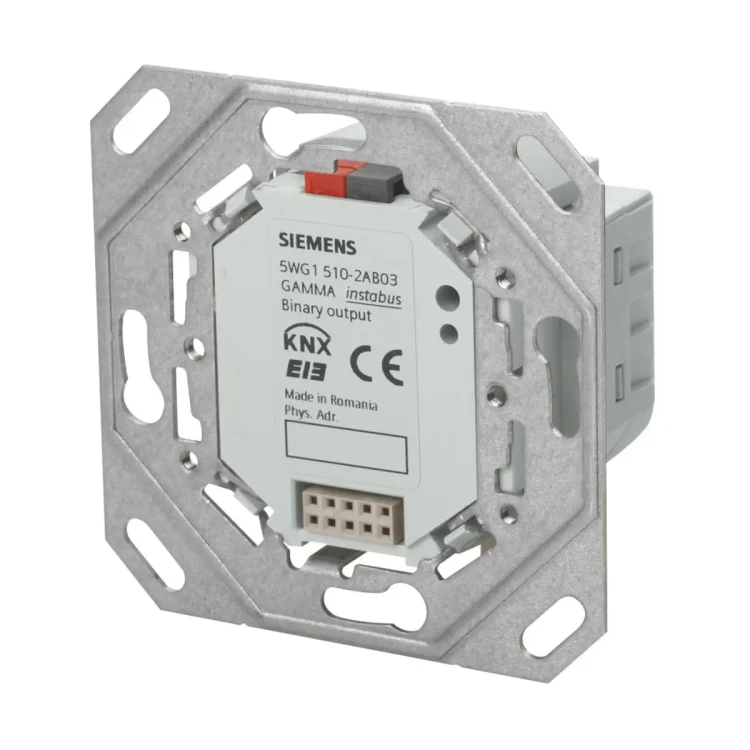

5WG1510-2AB03 UP 510/03 Moduł wyjść binarnych (przekaźnikowy) z wbudowanym portem magistralnym, 2 x 10 [A], 230 [V] AC

UP 510/03 (5WG1 510-2AB03) to binarny aktor przekaźnikowy KNX z dwoma wyjściami przełączającymi (styki bezpotencjałowe) oraz zintegrowanym Bus Transceiver Interface (BTI). Urządzenie jest przeznaczone do montażu podtynkowego w puszce Ø 60 mm o głębokości 60 mm, z podłączeniem magistrali KNX przez złączkę magistralną (czerwono-czarną). Elektronika aktora jest zasilana z napięcia magistrali KNX (z uwzględnieniem podłączenia 230 V dla obwodów przełączanych).

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: UP 510/03
• Kod produktu: 5WG1 510-2AB03
• Typ: binarny aktor wyjściowy (przekaźnikowy) KNX z ramką montażową
• Liczba kanałów: 2 wyjścia przełączające (styki bezpotencjałowe)
• Montaż: podtynkowy, puszka Ø 60 mm, głębokość 60 mm
• Połączenie z magistralą: bezśrubowa złączka magistralna (red/black)
• Interfejs BTI: 10-pinowe gniazdo do podłączania osprzętu/urządzeń ściennych z wtykiem BTI (np. DELTA)
• Zasilanie elektroniki: z magistrali KNX (DC 24 V, 21…30 V)
• Funkcja budowlana (fabryczna): umożliwia włączanie/wyłączanie oświetlenia budowlanego przed uruchomieniem w ETS
• Zapamiętanie stanu przy zaniku magistrali: bieżący stan przełączenia jest zapisywany i może zostać odtworzony po powrocie napięcia

Zastosowanie

UP 510/03 służy do przełączania różnych typów obciążeń w instalacjach KNX, m.in.: rezystancyjnych (np. grzejniki elektryczne, żarówki, halogeny wysokonapięciowe), indukcyjnych (np. silniki, halogeny niskonapięciowe z transformatorami konwencjonalnymi) oraz pojemnościowych (np. halogeny niskonapięciowe z transformatorami elektronicznymi).

Funkcje w aplikacji KNX

Każde z dwóch wyjść można konfigurować niezależnie w zakresie funkcji dostępnych w aplikacji, takich jak przełączanie, ręczne wymuszenie, wymuszenie sterowania, bramka logiczna oraz raportowanie stanu.

• Tryby pracy wyjść: normalny lub czasowy (timer)
• „Night mode” (opcjonalnie): możliwość przełączania czasowego zamiast stałego włączenia; opcjonalne ostrzeganie przed wyłączeniem poprzez wielokrotne przełączenie (miganie)
• Licznik cykli i czasu pracy (opcjonalnie): z monitorowaniem progów dla każdego wyjścia
• Sterowanie scenami: zintegrowana kontrola scen 8-bit; każde wyjście może należeć do maks. 8 scen

Zachowanie po zaniku i powrocie napięcia magistrali

• Zanik napięcia KNX: aktualny stan przełączenia jest zapisywany.
• Powrót napięcia KNX: wykonywane są skonfigurowane akcje; w razie potrzeby wysyłane są nowe wartości statusu.

ETS i program aplikacyjny

• Konfiguracja i uruchomienie: ETS3 v3.0f lub nowszy
• Wymagany program aplikacyjny: „07 B0 A2 Switching Actuator 982E01”

Dane techniczne

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: < 10 mA
• Napięcie/prąd wyjściowy przez BTI: DC 5 V / 10 mA oraz DC 20 V / 25 mA
• Liczba wyjść: 2 (styki bezpotencjałowe)
• Napięcie znamionowe styków: AC 230 V, 47…63 Hz
• Prąd znamionowy: 10 A (obciążenie rezystancyjne)
• Prąd łączeniowy przy AC 230 V: 0,01…10 A (obciążenie rezystancyjne)
• Prąd łączeniowy przy DC 24 V: 10 A (rezystancyjne) / 4 A (indukcyjne, L/R = 7 ms)
• Obciążalność przy AC 230 V – żarówki: maks. 1000 W
• Obciążalność przy AC 230 V – świetlówki (LL):
  • bez kompensacji, cosφ = 0,5: maks. 500 W
  • kompensacja równoległa, cosφ = 1 (Cges ≤ 14 µF): 2 × 58 W lub 3 × 36 W lub 6 × 18 W
  • układ duo, cosφ = 1: maks. 1000 W
  • OSRAM ECG dla 58 W LL: maks. 10 szt.
  • OSRAM ECG dla 36 W LL: maks. 15 szt.
  • OSRAM ECG dla 18 W LL: maks. 20 szt.
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Przekaźnik: z mikro-stykiem (µ-contact)
• Zgodność: EN 50428
• Warunki otoczenia: EN 50090-2-2
• Temperatura pracy: -5…+45°C
• Temperatura (transport/składowanie): -25…+70°C
• Wilgotność względna (bez kondensacji): 5%…93%
• Wymiary (D × S × G): 71 × 71 × 42 mm
• Masa: ok. 90 g

Elementy obsługi i sygnalizacja

• Przycisk programowania (learning button): przełączanie między trybem normalnym a adresowania (odbiór adresu fizycznego)
• Dioda LED (czerwona): monitorowanie napięcia magistrali oraz sygnalizacja trybu normalnego / adresowania

Podłączenia i okablowanie

• Magistrala KNX: bezśrubowa złączka (czerwono-czarna), przewód jednodrutowy Ø 0,6…0,8 mm, odizolowanie 5 mm
• Gniazdo BTI: 10-pin do podłączania urządzeń ściennych/łączników z wtykiem BTI
• Obwód mocy (sieć/obciążenie): bezśrubowe zaciski, 0,5…2,5 mm² (drut, linka lub wielodrut), odizolowanie 9…10 mm
• Mostkowanie przewodów: zaciski umożliwiają podłączenie dwóch przewodów (przelot)
• Uwaga instalacyjna: przy wykonywaniu przelotu przewodu L nie przekraczać maksymalnego dopuszczalnego prądu obciążenia zacisku 16 A

Montaż

• Miejsce montażu: instalacje stałe wewnątrz budynków, w suchych pomieszczeniach, w puszkach podtynkowych
• Orientacja montażu: urządzenie należy montować tak, aby BTI znajdowało się na dole (prawidłowe osadzenie osprzętu na BTI)
• Zalecenie: dla trwałego i stabilnego kontaktu BTI stosować urządzenia magistralne z wkrętami montażowymi

Podsumowanie

Siemens GAMMA instabus UP 510/03 (5WG1 510-2AB03) to podtynkowy, 2-kanałowy aktor przekaźnikowy KNX ze stykami bezpotencjałowymi, przeznaczony do wygodnego sterowania oświetleniem i innymi obciążeniami w instalacjach inteligentnego budynku. Zasilanie z magistrali KNX, interfejs BTI dla osprzętu ściennego oraz rozbudowane funkcje aplikacyjne (m.in. tryby czasowe, sceny 8-bit, liczniki pracy) czynią go uniwersalnym elementem automatyki w puszce podtynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz KNX EIB. Urządzenie spełnia wymagania kompatybilności elektromagnetycznej oraz przepisów dotyczących urządzeń niskonapięciowych.
• Stopień ochrony IP20. Produkt przeznaczony wyłącznie do stałych instalacji wewnętrznych w suchych pomieszczeniach, w puszkach podtynkowych.
• Montaż, podłączenie i uruchomienie urządzenia mogą wykonywać wyłącznie osoby z odpowiednimi uprawnieniami elektrycznymi, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Należy zapewnić możliwość bezpiecznego odłączenia urządzenia od zasilania.
• Urządzenie elektryczne do pracy z instalacją 230 V AC oraz magistralą KNX SELV DC 24 V. Podczas montażu i podłączania należy zachować szczególną ostrożność oraz stosować właściwe zasady bezpieczeństwa dla instalacji elektrycznych.
• Nie otwierać obudowy urządzenia. Otwieranie urządzenia jest zabronione i może prowadzić do zagrożenia bezpieczeństwa lub uszkodzenia produktu.
• Produkt należy montować zgodnie z przewidzianą pozycją montażową: interfejs BTI musi znajdować się na dole.
• Do montażu w zestawach łączników i gniazd należy stosować wyłącznie urządzenia posiadające odpowiednią certyfikację VDE, zgodnie z dokumentacją producenta.
• Podczas prowadzenia przewodu fazowego L przez zaciski nie wolno przekraczać maksymalnego dopuszczalnego prądu obciążenia zacisku wynoszącego 16 A.
• Wyjścia przekaźnikowe należy eksploatować wyłącznie w granicach parametrów znamionowych urządzenia. Prąd znamionowy dla obciążenia rezystancyjnego wynosi maks. 10 A przy AC 230 V, a przekroczenie dopuszczalnych wartości obciążenia może spowodować uszkodzenie urządzenia lub instalacji.
• Podłączenia przewodów należy wykonywać wyłącznie zgodnie z wymaganymi przekrojami i długościami odizolowania przewodów określonymi przez producenta: magistrala KNX 0,6...0,8 mm, obwód obciążenia 0,5...2,5 mm².
• Podczas demontażu lub montażu bloku przyłączeniowego magistrali nie wolno podejmować prób zdejmowania go od dolnej strony, ponieważ grozi to zwarciem urządzenia.
• Należy zachować ostrożność, aby nie uszkodzić gniazd testowych bloku przyłączeniowego magistrali podczas podłączania przewodów lub używania narzędzi.
• Urządzenie przeznaczone jest do pracy w temperaturze otoczenia od -5 °C do +45 °C oraz przy wilgotności względnej 5% do 93% bez kondensacji. Eksploatacja poza tym zakresem może spowodować nieprawidłowe działanie.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.

Pliki do pobrania:
UP 510/03 Karta katalogowa
