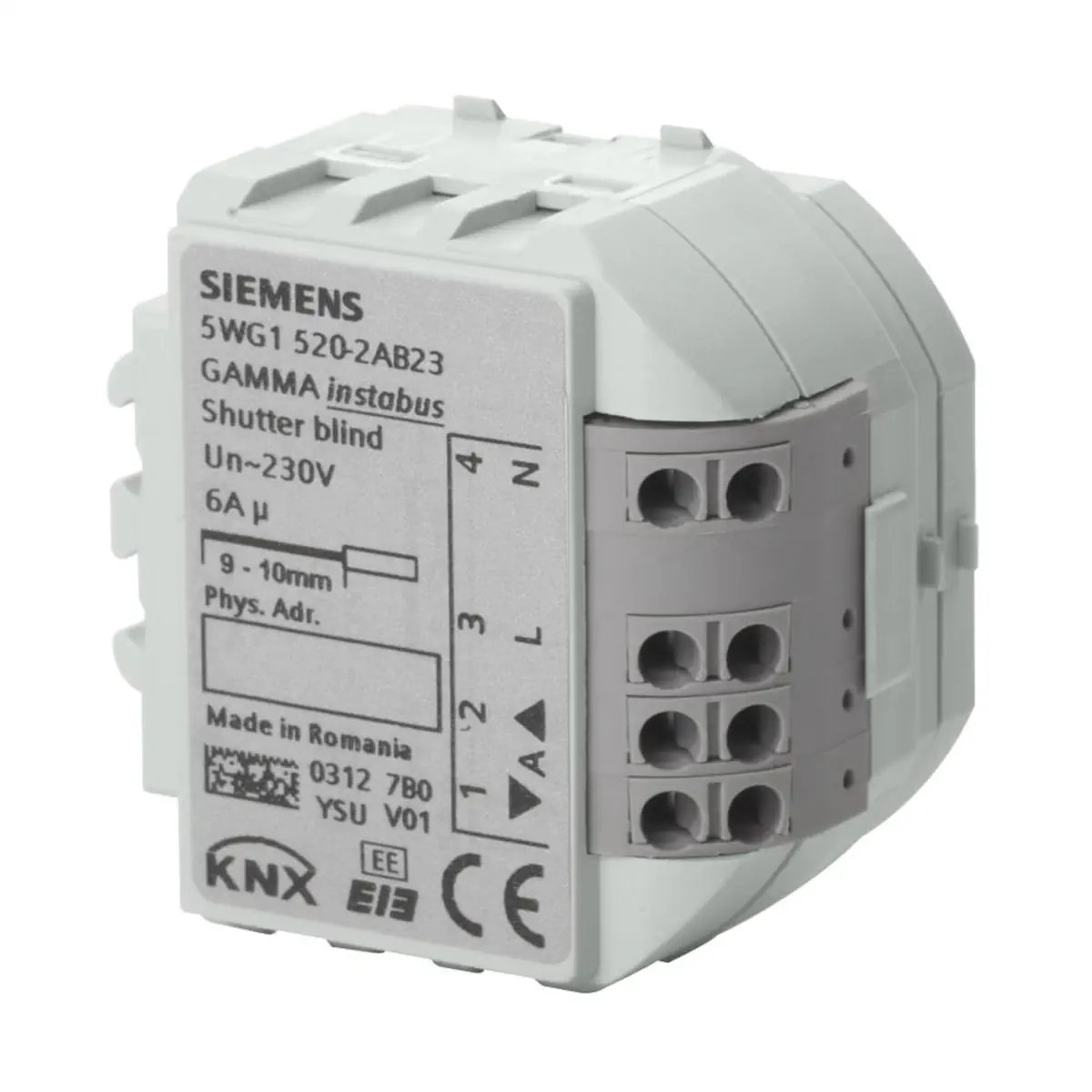

5WG1520-2AB23 RS 520/23 Aktor żaluzjowy, 1 x 6 [A], 230 [V] AC

RS 520/23 (nr katalogowy 5WG1 520-2AB23) to aktor roletowy / żaluzjowy KNX z jednym wyjściem przekaźnikowym (1 podwójny kanał wyjściowy) do sterowania napędami AC 230 V. Urządzenie jest zasilane z magistrali KNX, a po stronie obciążenia przełącza obwód AC 230 V. Aktor posiada funkcję detekcji pozycji krańcowych i jest przeznaczony do napędzania jednego silnika na kanał z elektromechanicznymi wyłącznikami krańcowymi lub ze zintegrowaną elektroniką odłączającą w pozycjach krańcowych.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: GAMMA instabus / instabus KNX
• Model: RS 520/23
• Nr katalogowy: 5WG1 520-2AB23
• Typ urządzenia: aktor roletowy / żaluzjowy KNX
• Liczba wyjść: 1 wyjście przekaźnikowe (1 podwójny kanał wyjściowy)
• Napięcie znamionowe wyjścia: AC 230 V, 50/60 Hz
• Obciążenie znamionowe: 6 A (rezystancyjne)
• Funkcja: detekcja pozycji krańcowych
• Zasilanie elektroniki: z magistrali KNX
• Podłączenie magistrali: listwa zaciskowa magistrali

Zastosowanie

Siemens RS 520/23 może być używany do sterowania:

• żaluzjami,
• roletami,
• markizami,
• oknami lub drzwiami.

Urządzenie jest przeznaczone do napędzania (na kanał) jednego napędu (silnika) AC 230 V z elektromechanicznymi wyłącznikami krańcowymi lub z elektroniką zintegrowaną realizującą odłączanie w pozycjach krańcowych.

Funkcje i działanie

• Sterowanie napędem AC 230 V poprzez wyjście przekaźnikowe (podwójny kanał wyjściowy).
• Detekcja pozycji krańcowych – funkcja wspierająca pracę napędu w położeniach krańcowych.
• Zasilanie z KNX – elektronika aktora pobiera energię z magistrali.

Dane techniczne

• Zasilanie: poprzez magistralę KNX (napięcie wyjściowe: AC 230 V)
• Obciążenie magistrali: < 10 mA
• Wyjścia: 1 podwójny kanał wyjściowy
• Napięcie znamionowe (wyjście): AC 230 V, 50/60 Hz
• Obciążenie znamionowe (wyjście): 6 A (rezystancyjne)
• Obudowa: plastik
• Wymiary (L x W x D): 50 x 50 x 35,5 mm
• Waga: ok. 55 g

Montaż

• Miejsce instalacji: puszka montażowa AP 118 lub skrzynka zbiorcza AP 641
• Wymagana przestrzeń: jedno miejsce w obudowach AP 118 lub AP 641
• Podłączenie magistrali: poprzez listwę zaciskową magistrali

Podsumowanie

Siemens RS 520/23 (5WG1 520-2AB23) to kompaktowy aktor roletowy/żaluzjowy KNX do sterowania jednym napędem AC 230 V, z obciążalnością 6 A (rezystancyjne) i funkcją detekcji pozycji krańcowych. Zasilanie z magistrali KNX oraz montaż w AP 118 lub AP 641 ułatwiają integrację w instalacjach automatyki budynkowej.

Pliki do pobrania:
RS 520/23 Karta katalogowa
