5WG1510-2AB13 UP 510/13 Wyjścia binarne do montażu w puszcze podtynkowej, 2 x 230 [V] AC, 10 [A]

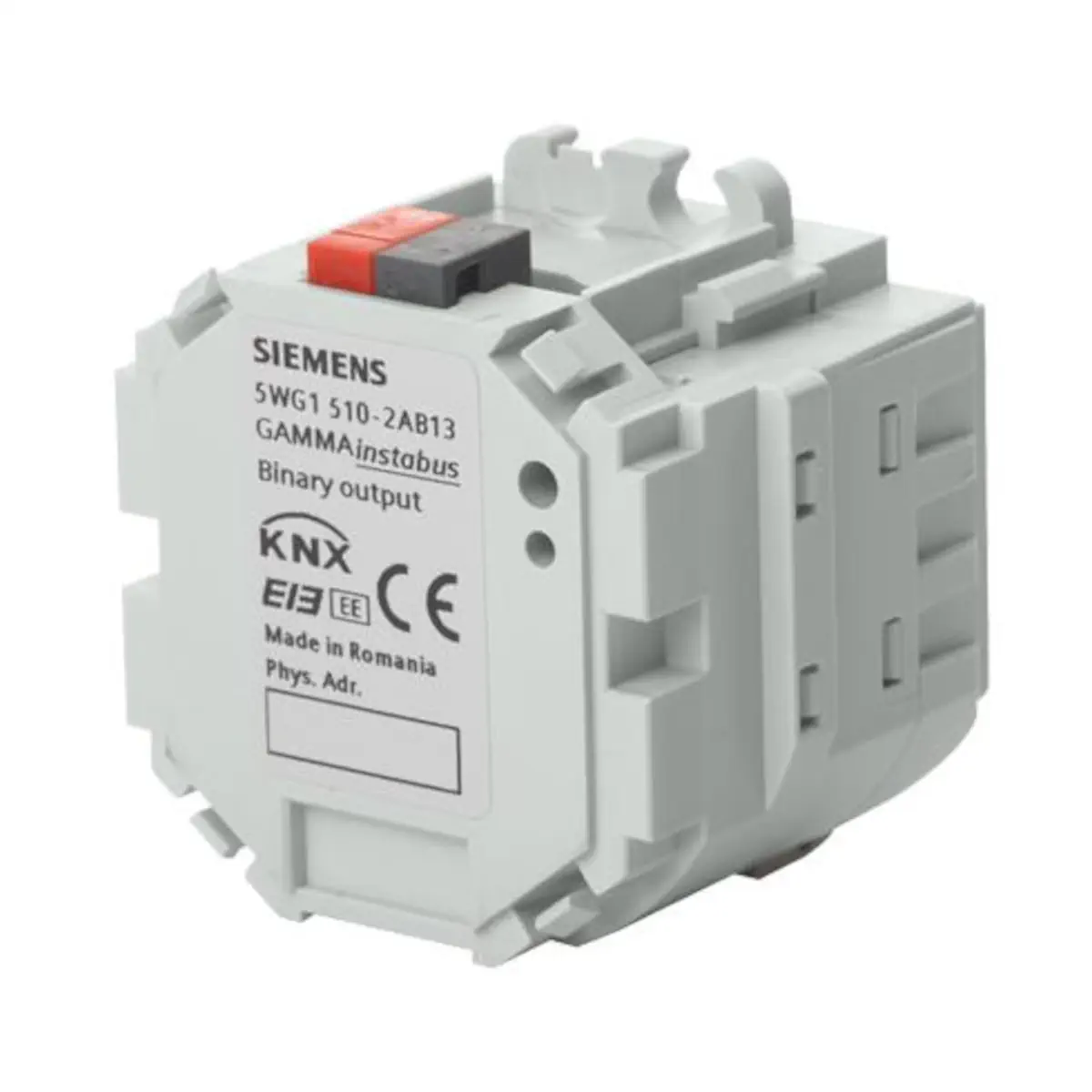

UP 510/13 (kod: 5WG1 510-2AB13) to podtynkowe, 2-kanałowe wyjście binarne KNX (przekaźnikowe) z ramką montażową, przeznaczone do montażu w puszce podtynkowej Ø 60 mm o głębokości min. 60 mm. Urządzenie posiada dwa bezpotencjałowe wyjścia przekaźnikowe do przełączania obciążeń rezystancyjnych, indukcyjnych oraz pojemnościowych w instalacjach KNX/EIB.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: UP 510/13
• Kod produktu: 5WG1 510-2AB13
• System: KNX / EIB
• Liczba wyjść: 2 (bezpotencjałowe)
• Montaż: podtynkowy, puszka Ø 60 mm, głębokość min. 60 mm
• Konfiguracja kanałów: niezależna dla każdego wyjścia
• Funkcje kanałów: przełączanie, sterowanie ręczne, sterowanie wymuszone, bramka logiczna, raportowanie statusu
• Tryby pracy kanału: normalny lub czasowy
• Sceny: integracja do 8 scen
• Diagnostyka/obsługa: przycisk uczenia oraz czerwona dioda LED (tryb normalny/adresowanie, napięcie magistrali)
• Uruchomienie: przez ETS (ETS3v3.0f lub nowsze)

Zastosowanie

Siemens UP 510/13 służy do przełączania obciążeń w instalacjach budynkowych KNX, m.in.:

• obciążenia rezystancyjne: np. grzejniki elektryczne, lampy żarowe, wysokonapięciowe lampy halogenowe,
• obciążenia indukcyjne: np. silniki, niskonapięciowe lampy halogenowe z transformatorami konwencjonalnymi,
• obciążenia pojemnościowe: np. niskonapięciowe lampy halogenowe z elektronicznymi zasilaczami.

Urządzenie przeznaczone jest do stałych instalacji w pomieszczeniach suchych (montaż w puszkach podtynkowych).

Funkcje aplikacyjne KNX

• Ograniczenie czasowe działania (zamiast pracy ciągłej) może zostać wprowadzone dla każdego kanału przez opcjonalny obiekt „Tryb nocny” (z możliwością ostrzegania przed wyłączeniem poprzez wielokrotne zał./wył. – „miganie”).
• Zliczanie cykli załączania oraz czasu działania z progami działania dla poszczególnych wyjść.
• Zachowanie przy zaniku/powrocie napięcia magistrali: po powrocie napięcia aktualny stan przełączenia jest zapisany w celu przywrócenia; następnie działanie skonfigurowane podejmuje dalsze działania i ustala się do zgłoszonych stanów.
• Funkcja placu budowy (fabryczna): umożliwia załączanie i wyłączanie oświetlenia poprzez wyłączniki/aktory nawet bez uruchomienia przez ETS.
• Po rozładowaniu programu użytkowego z ETS: funkcja placu budowy pozostaje aktywna jako ustawienie fabryczne.

Zasilanie i wyjścia

• Zasilanie: przez linię KNX/EIB
• Napięcie linii KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z magistrali KNX: < 10 mA
• Zakres napięcia wyjść: AC 230 V, 47…63 Hz
• Prąd znamionowy (AC, obciążenie rezystancyjne): 10 A
• Zakres załączenia przy AC 230 V (obciążenie rezystancyjne): 0,01…10 A
• Prąd załączenia przy DC 24 V: 10 A (rezystancyjne) / 4 A (indukcyjne, L/R = 7 ms)
• Charakterystyka załączenia: ustawiana w parametrach zgodnie z programem aplikacji

Zdolność załączania (AC 230 V)

• Lampy żarowe: max. 1000 W
• Lampy o obciążeniu indukcyjnym (LL):
  • nieskompensowane LL, cosφ = 0,5: max. 500 W
  • równolegle skompensowane LL, cosφ = 1 (od Cges ≤ 14 µF): 2 × 58 W lub 3 × 36 W lub 6 × 18 W
  • konfiguracja duo, cosφ = 1: max. 1000 W
  • OSRAM ECG dla 58 W LL: max. 10 szt.
  • OSRAM ECG dla 36 W LL: max. 15 szt.
  • OSRAM ECG dla 18 W LL: max. 20 szt.

Podłączenie elektryczne

• Magistrala KNX: bezśrubowa kostka (czerwono-czarna), przewód jednożyłowy Ø 0,6…0,8 mm, odizolowanie ok. 5 mm.
• Obwód obciążenia: złącze bezśrubowe, przewody 0,5…2,5 mm² (jednożyłowe, wielożyłowe lub skrętka), odizolowanie 9…10 mm.
• Uwaga instalacyjna: podczas wykonywania pętli przewodem L należy uważać, aby nie przekroczyć maksymalnego prądu obciążenia zacisków 16 A.

Dane techniczne

• Obudowa: plastik
• Wymiary (D × S × G): 50 × 50 × 41,5 mm
• Masa: ok. 70 g
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięcia (IEC 60664-1): III
• Napięcie magistrali: SELV DC 24 V
• Zgodność: EN 50428
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Niezawodność: współczynnik awaryjności 316 fit (przy 40°C)

Podsumowanie

Siemens UP 510/13 to kompaktowe, podtynkowe 2-kanałowe wyjście przekaźnikowe KNX z bezpotencjałowymi stykami, przeznaczone do niezawodnego przełączania typowych obciążeń w budynkach. Niezależna konfiguracja kanałów, tryb normalny lub czasowy, funkcje logiczne, raportowanie statusu oraz funkcja „placu budowy” czynią z niego praktyczny element automatyki oświetlenia i obwodów wykonawczych w systemie KNX.
