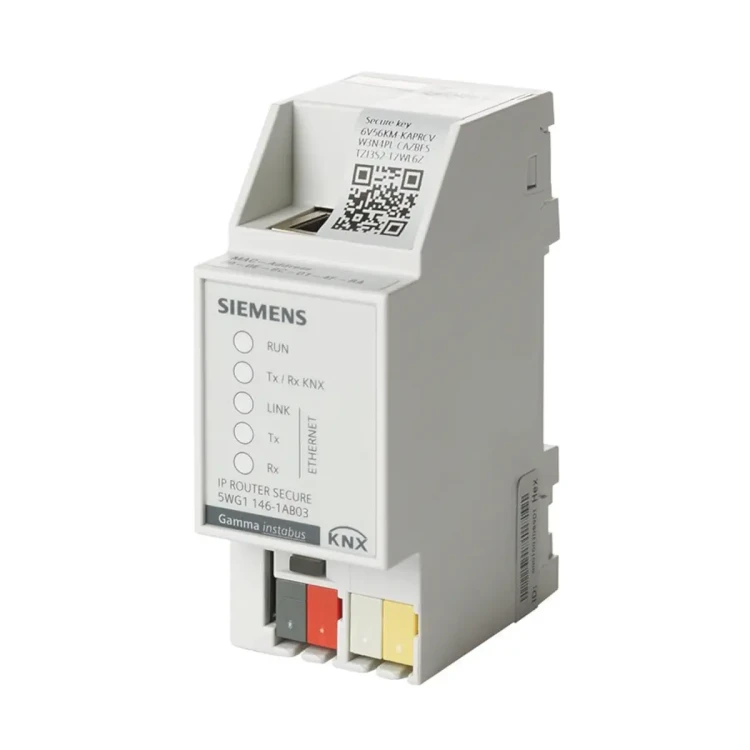

5WG1146-1AB03 N 146/03 Router IP

N 146/03 to szynowy IP Router Secure z rodziny Siemens GAMMA instabus, który łączy linie KNX poprzez sieci danych z wykorzystaniem protokołu internetowego IP oraz standardu KNXnet/IP. Urządzenie umożliwia jednocześnie dostęp do magistrali z komputera PC lub innych urządzeń przetwarzających dane, a dzięki KNXnet/IP Secure (KNX IP Secure) zapewnia bezpieczny dostęp i szyfrowaną transmisję z uwierzytelnionymi urządzeniami.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 146/03
• Typ: IP Router Secure (KNXnet/IP)
• Numer zamówieniowy: 5WG1146-1AB03
• Standard: KNXnet/IP (Core v2, Routing, Tunneling v2, Device Management, IP Secure, Data Security)
• Bezpieczeństwo: szyfrowana komunikacja i dostęp tylko dla uwierzytelnionych urządzeń (KNX IP Secure)
• Zastosowanie topologiczne: sprzęgacz obszarowy, sprzęgacz liniowy lub sprzęgacz obszarowo-liniowy
• Funkcje: KNXnet/IP routing i KNXnet/IP tunneling
• Jednoczesne połączenia zdalne: do 5
• Sygnalizacja LED: gotowość do pracy, komunikacja KNX oraz komunikacja IP/Ethernet
• Konfiguracja: ETS (wymagane ETS 5.7.3 lub nowsze)

Zastosowanie

N 146/03 jest przeznaczony do instalacji stałych w pomieszczeniach, w suchych lokalizacjach, w rozdzielnicach lub małych obudowach z szyną DIN EN 60715-TH35. Umożliwia łączenie linii KNX w sieci IP oraz łatwą integrację z systemami wizualizacji i zarządzania budynkiem, a także zdalny dostęp do instalacji KNX przez odpowiednią infrastrukturę sieciową.

Funkcje i działanie

KNXnet/IP: routing i tunneling

• KNXnet/IP tunneling: bezpośredni dostęp do instalacji KNX z dowolnego punktu w sieci IP.
• KNXnet/IP routing: szybka komunikacja pomiędzy liniami, obszarami i systemami KNX poprzez sieć danych.
• Elastyczne zastosowanie: jako sprzęgacz liniowy, obszarowy lub obszarowo-liniowy.
• Separacja galwaniczna: linie KNX pozostają galwanicznie odseparowane, mimo połączenia „danych” przez IP.
• Filtrowanie telegramów: filtrowanie i przekazywanie telegramów według adresu fizycznego i adresu grupowego.

Zdalny dostęp

• Możliwy zdalny dostęp do instalacji KNX także bez bezpośredniego połączenia sieciowego PC ↔ router (przez odpowiednią infrastrukturę sieciową).
• Obsługa do 5 jednoczesnych połączeń (remote access).

Bezpieczeństwo KNX IP Secure

• Szyfrowana transmisja telegramów KNX pomiędzy routerami IP w sieci.
• Szyfrowana transmisja telegramów KNX pomiędzy routerem a oprogramowaniem PC.
• Dostęp zabezpieczony – tylko dla urządzeń uwierzytelnionych.
• Bezpieczne uruchomienie w ETS: import certyfikatu urządzenia (FDSK – Factory Default Setup Key) do projektu ETS.
• Możliwe jest również uruchomienie bez KNX IP Secure (wtedy urządzenie działa jak standardowe urządzenia KNX bez IP Secure).

Elementy urządzenia: złącza, przycisk i diody LED

• Złącze KNX: zaciski magistrali KNX (czarny i czerwony), bezśrubowe.
• Złącze Ethernet: RJ45 (10 lub 100BaseT – zależnie od przełącznika).
• Zaciski zasilania dodatkowego: bezśrubowe (biały i żółty).
• Przycisk Learn / LED status:
  • krótkie naciśnięcie (< 1 s) – wyświetlenie statusu (LED świeci = aktywne),
  • długie naciśnięcie (> 20 s) – reset do ustawień fabrycznych (LED zaczyna migać po 20 s).
• LED „Rx”: odbiór danych przez Ethernet.
• LED „Tx”: wysyłanie danych przez Ethernet.
• LED „LINK”: aktywne połączenie Ethernet.
• LED „Tx / Rx KNX”: telegramy wysyłane/odbierane na KNX.
• LED „RUN”: zasilanie obecne i urządzenie gotowe do pracy.
• Slot SD: dostępny fizycznie, niewykorzystywany.

Zasilanie i podłączenie

• Power over Ethernet (PoE): DC 48 V (IEEE 802.3af), maks. 1,7 W.
• Zasilanie zewnętrzne (SELV): AC/DC 24 V (AC 16…24 V, DC 16…30 V), maks. 1,7 W (57 mA przy DC 24 V).
• Zasilanie z magistrali KNX: możliwe z zasilacza z napięciem niezdławionym DC 29 V.
• Napięcie magistrali KNX: DC 24 V (DC 21…30 V).
• Pobór prądu z KNX: 4 mA.
• Po podłączeniu zasilania SELV do zacisków (biały/żółty) urządzenie pobiera napięcie robocze z tego źródła.

Dane techniczne

• Interfejs sieciowy: Ethernet
• Obsługiwane protokoły IP: ARP, ICMP, IGMP, TCP/IP, UDP/IP, DHCP, AutoIP
• KNXnet/IP: Core v2, Routing, Tunneling v2, Device Management, IP Secure, Data Security
• Strata mocy (zużycie wewnętrzne): 1,7 W
• Materiał obudowy: tworzywo sztuczne
• Masa urządzenia: ok. 100 g
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna (bez kondensacji): 5…90% r.h.
• Odporność klimatyczna: EN 60721-3-3 class 3k5
• Bezpieczeństwo elektryczne: Safety extra low voltage
• Normy (bezpieczeństwo elektryczne): EN 50491-3:2010
• Normy (EMC): EN 50491-5-1, EN 50491-5-2, EN 50491-5-3, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3
• Niezawodność (40°C): 489 fit

Montaż

• Urządzenie jest przeznaczone do montażu na szynie DIN EN 60715-TH35 w rozdzielnicach.
• Do instalacji wymagana jest wiedza elektryczna; montaż powinien wykonywać specjalista.
• Nie należy otwierać obudowy urządzenia.

Wymiary

• Wysokość: 90 mm
• Szerokość: 2 HP (36 mm)
• Głębokość: 61 mm

Podsumowanie

Siemens GAMMA instabus N 146/03 to kompaktowy router KNXnet/IP do łączenia linii KNX przez sieć IP oraz zapewnienia dostępu do magistrali z poziomu komputera. Obsługa KNX IP Secure, funkcje routingu i tunelowania, możliwość pracy jako sprzęgacz liniowy/obszarowy oraz czytelna sygnalizacja LED czynią go praktycznym elementem nowoczesnych, bezpiecznych instalacji KNX.

Pliki do pobrania:
N 146/03 Karta katalogowa
