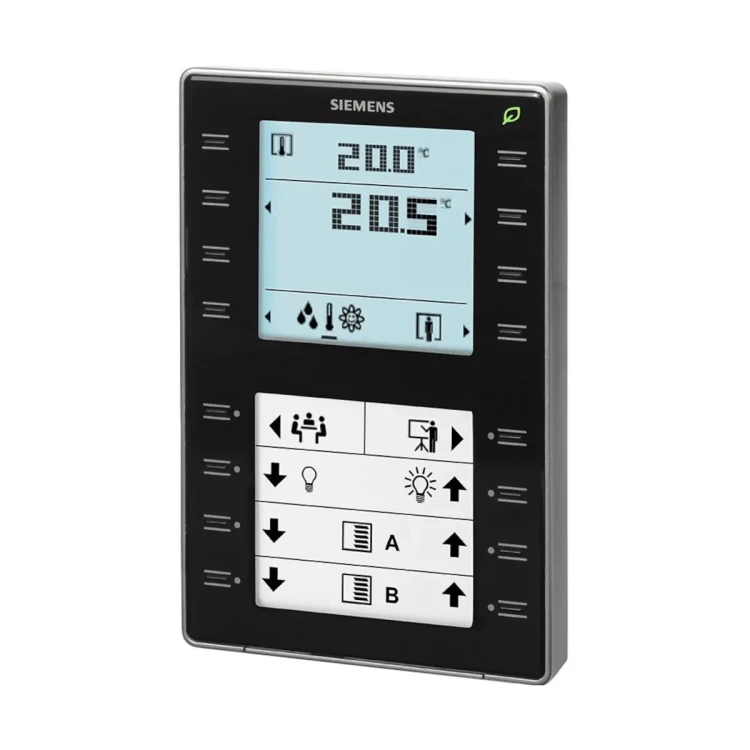

QMX3.P37-1BSC Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, 8 przyciskami do sterowania oświetleniem i/lub żaluzjami, podświetlanym wyświetlaczem, komunikacja KNX S-Mode lub PL-Link, kolor czarny

QMX3.P37-1BSC to naścienny zadajnik pomieszczeniowy Siemens z serii Desigo™ TRA, przeznaczony do instalacji z komunikacją KNX PL-Link, KNX S-mode oraz KNX LTE-Mode. Urządzenie umożliwia pomiar temperatury pomieszczenia, posiada podświetlany wyświetlacz LCD, konfigurowalne przyciski dotykowe, pole na etykiety oraz wskaźnik efektywności energetycznej LED „Zielony Listek”. Zasilanie realizowane jest bezpośrednio z magistrali KNX / PL-Link (DC 21…30 V).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P37-1BSC
• Typ urządzenia: naścienny zadajnik pomieszczeniowy z komunikacją KNX
• Komunikacja: KNX PL-Link, KNX S-mode, KNX LTE-Mode
• Pomiar: temperatura pomieszczenia
• Wyświetlacz: LCD, podświetlany
• Obsługa: konfigurowalne przyciski dotykowe
• Wskaźniki: LED „Zielony Listek”, diody LED wskazujące stan (ułatwiają obsługę w ciemnych pomieszczeniach)
• Pole na etykiety: tak (etykieta wymienna; przygotowanie w szablonie Word)
• Kolor (wersja -1BSC): czarny, podobny do RAL9005
• Stopień ochrony: IP30

Zastosowanie

QMX3.P37-1BSC służy do pomiaru i prezentacji temperatury oraz do obsługi funkcji pomieszczenia w systemach automatyki budynkowej opartych o KNX (KNX PL-Link / KNX S-mode / KNX LTE-Mode). Funkcjonalność wyświetlacza i przycisków dotykowych jest określana przez sterownik.

Funkcje i obsługa

Wyświetlacz i sygnalizacja

• Podświetlany wyświetlacz LCD do prezentacji informacji z pomieszczenia (np. temperatury oraz trybu pracy).
• LED „Zielony Listek” – funkcja efektywności energetycznej.
• Diody LED wskazujące stan wyjścia lub położenie urządzenia w ciemnych pomieszczeniach.

Przyciski dotykowe i etykiety

• Konfigurowalne przyciski dotykowe do obsługi funkcji pomieszczenia.
• Pole na etykiety – etykieta jest wymienna i może zostać przygotowana przy użyciu szablonu Word.

Pomiar temperatury

• Element pomiarowy: czujnik rezystancyjny NTC
• Zakres pomiarowy: 0…50 °C
• Dokładność (5…30 °C): ±0,8 K
• Dokładność (25 °C): ±0,5 K

Zasilanie i podłączenie

• Napięcie zasilania (magistrala KNX / PL-Link): DC 21…30 V
• Zasilanie: urządzenie jest zasilane ze sterownika przez magistralę KNX / PL-Link
• Pobór prądu: maks. 10 mA przy DC 24 V

Montaż (zalecenia)

• Montaż: na ścianie
• Zalecana wysokość montażu: 1,50 m od podłogi
• Unikać montażu: we wnękach i na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła
• Unikać wpływu: bezpośredniego działania słońca i przeciągów
• Ważne: puszkę podtynkową oraz rurkę instalacyjną należy uszczelnić, ponieważ ruchy powietrza mogą wpływać na pomiar temperatury
• Prowadzenie przewodów: w razie potrzeby można wyłamać zaznaczony fragment obudowy, aby poprowadzić kable od góry urządzenia

Dane techniczne

• Stopień ochrony (EN 60529): IP30
• Klasa ochrony: klasa izolacji III
• Warunki pracy: 0…50 °C, < 85% r.h.
• Warunki transportu: -25…70 °C, < 95% r.h.
• Waga: zadajnik 124 g, podstawka 20 g, opakowanie 64 g (łącznie 208 g)
• Wymiary: 88,4 × 133,4 × 18 mm

Ważne informacje

• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.
• Konserwacja: czyścić ogólnodostępnymi, bezrozpuszczalnikowymi środkami; nie stosować środków mechanicznych (np. szorstkiej gąbki) – używać miękkiej, wilgotnej szmatki.

Podsumowanie

Siemens QMX3.P37-1BSC to estetyczny, czarny naścienny zadajnik pomieszczeniowy do systemów KNX, z pomiarą temperatury, podświetlanym LCD, konfigurowalnymi przyciskami dotykowymi, polem na etykiety oraz wskaźnikiem LED „Zielony Listek”. Zasilanie z magistrali KNX/PL-Link oraz stopień ochrony IP30 czynią go praktycznym rozwiązaniem do nowoczesnych instalacji automatyki pomieszczeniowej.
