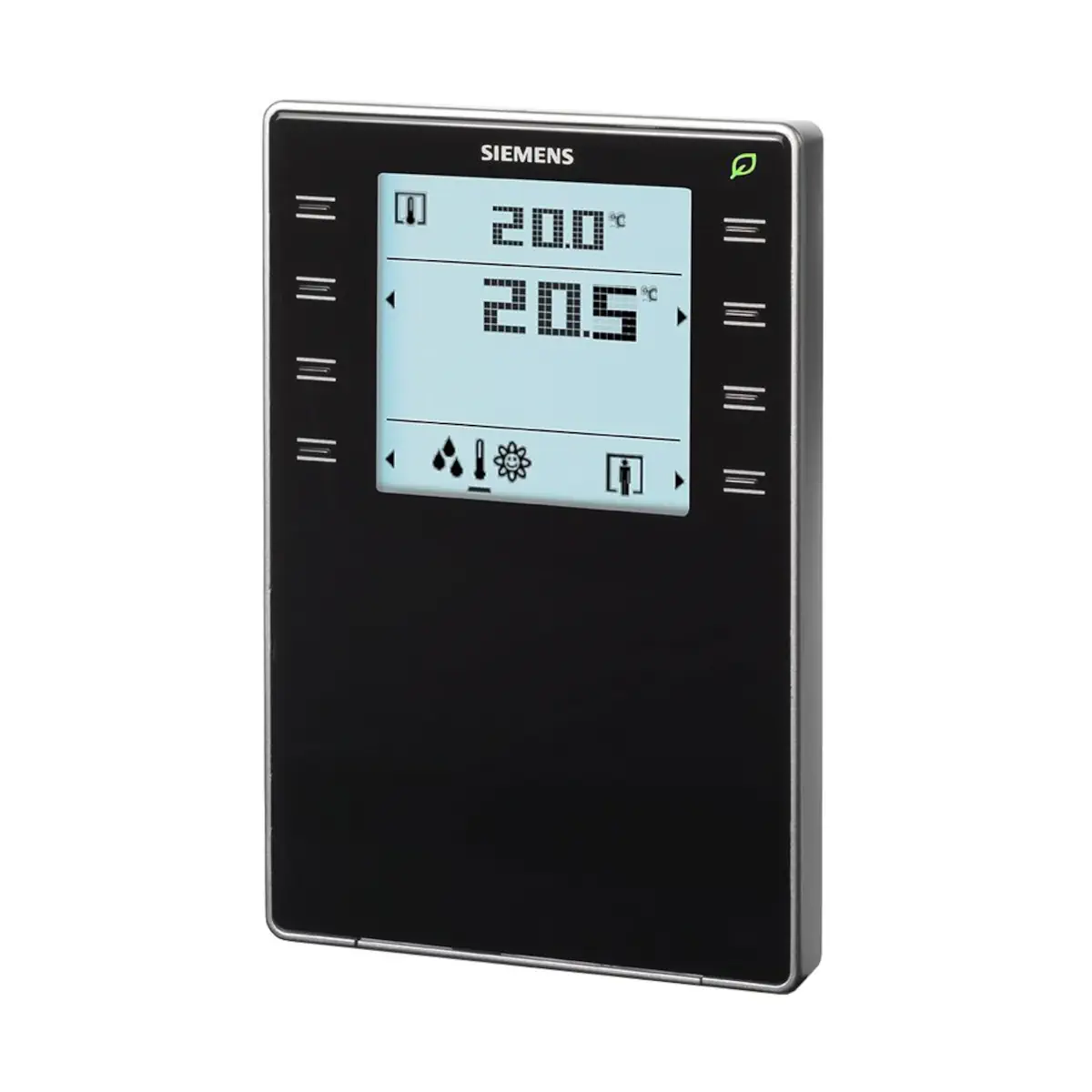

QMX3.P34-1BSC Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, podświetlanym wyświetlaczem, komunikacja KNX S-Mode lub PL-Link, kolor czarny

QMX3.P34-1BSC to naścienny zadajnik pomieszczeniowy Siemens (Desigo™ TRA) z komunikacją KNX / KNX PL-Link, przeznaczony do obsługi funkcji pomieszczenia oraz pomiaru temperatury w instalacjach automatyki budynkowej. Wersja -1BSC posiada czarną obudowę (kolor podobny do RAL9005) oraz podświetlany wyświetlacz, a wskaźnik „Zielony Listek” wspiera funkcję efektywności energetycznej.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P34-1BSC
• Numer magazynowy: S55624-H126
• Rodzaj urządzenia: naścienny zadajnik pomieszczeniowy z komunikacją KNX / KNX PL-Link
• Pomiar: temperatura
• Wyświetlacz: podświetlany
• Funkcja efektywności energetycznej: LED „Zielony Listek”
• Przyciski: konfigurowalne przyciski dotykowe
• Zasilanie: z magistrali KNX / PL-Link
• Stopień ochrony: IP30
• Kolor obudowy frontowej: czarny (podobny do RAL9005)

Zastosowanie

QMX3.P34-1BSC służy do pomiaru temperatury w pomieszczeniu oraz obsługi funkcji pomieszczenia w systemach automatyki budynkowej opartych o KNX / KNX PL-Link. Sterownik automatycznie określa funkcjonalność wyświetlacza oraz przycisków dotykowych.

Zasilanie i komunikacja

• Napięcie zasilania (KNX / PL-Link): DC 21…30 V
• Sposób zasilania: urządzenie zasilane ze sterownika przez magistralę KNX / PL-Link
• Pobór prądu (QMX3.P34): maks. 7,5 mA przy DC 24 V

Dane pomiarowe – temperatura

• Element pomiarowy: czujnik rezystancyjny NTC
• Zakres pomiarowy: 0…50°C
• Dokładność (5…30°C): ±0,8 K
• Dokładność (25°C): ±0,5 K

Warunki pracy i wykonanie

• Stopień ochrony (EN 60529): IP30
• Klasa izolacji: III
• Warunki środowiskowe (IEC 721) – praca: klasa 3K5 / 3M2
• Temperatura pracy: 0…50°C
• Wilgotność pracy: < 85% r.h.
• Warunki środowiskowe (IEC 721) – transport: klasa 2K3 / 2M2
• Temperatura transportu: -25…70°C
• Wilgotność transportu: < 95% r.h.

Wymiary i masa

• Wymiary urządzenia: 88,4 × 133,4 × 18 mm
• Masa (QMX3.P34): zadajnik 122 g
• Masa (podstawka): 20 g
• Masa (opakowanie): 64 g
• Masa łączna: 206 g

Montaż – zalecenia

• Montaż: na ścianie
• Zalecana wysokość montażu: 1,50 m od podłogi
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Należy uszczelnić puszkę podtynkową, ponieważ ruchy powietrza mogą wpływać na odczyt czujnika.

Konserwacja i ważna informacja

• Do czyszczenia stosować ogólnodostępne środki bezrozpuszczalnikowe.
• Nie używać środków mechanicznych (np. szorstkich gąbek) – wyłącznie miękka, wilgotna szmatka.
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.

Podsumowanie

Siemens QMX3.P34-1BSC to elegancki, naścienny zadajnik pomieszczeniowy z komunikacją KNX / KNX PL-Link, który łączy pomiar temperatury z wygodną obsługą funkcji pomieszczenia poprzez podświetlany wyświetlacz i przyciski dotykowe. Wskaźnik „Zielony Listek” wspiera realizację funkcji efektywności energetycznej w nowoczesnych instalacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie przeznaczone jest do zasilania wyłącznie z magistrali KNX / PL-Link napięciem DC 21...30 V.
• Urządzenie należy do klasy ochrony III.
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC. Nie podłączać do zasilania sieciowego.
• Montaż wyłącznie na ścianie, zgodnie z instrukcją montażu producenta.
• Zalecana wysokość montażu: 1,5 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania promieni słonecznych oraz przeciągów.
• Puszkę podtynkową oraz rurkę instalacyjną należy uszczelnić, aby zapobiec przedostawaniu się ciepłego lub zimnego powietrza, które może zakłócać pomiar temperatury.
• Należy przestrzegać dopuszczalnych warunków środowiskowych pracy: temperatura 0...50 °C, wilgotność poniżej 85% RH.
• Stopień ochrony obudowy: IP30. Produkt przeznaczony do stosowania w odpowiednich warunkach wewnętrznych, zgodnych z dokumentacją producenta.
• Podczas prowadzenia przewodów i montażu należy zachować wymagane odstępy montażowe umożliwiające prawidłowe osadzenie i demontaż urządzenia.
• Do czyszczenia używać wyłącznie ogólnodostępnych, bezrozpuszczalnikowych środków czyszczących oraz miękkiej, wilgotnej szmatki.
• Nie stosować środków mechanicznych ani szorstkich materiałów czyszczących, ponieważ mogą uszkodzić powierzchnię urządzenia.

Pliki do pobrania:
QMX3.P34-1BSC Karta katalogowa
