QMX3.P36F Swobodnie programowalny zadajnik pomieszczeniowy KNX PL-Link, montaż podtynkowy

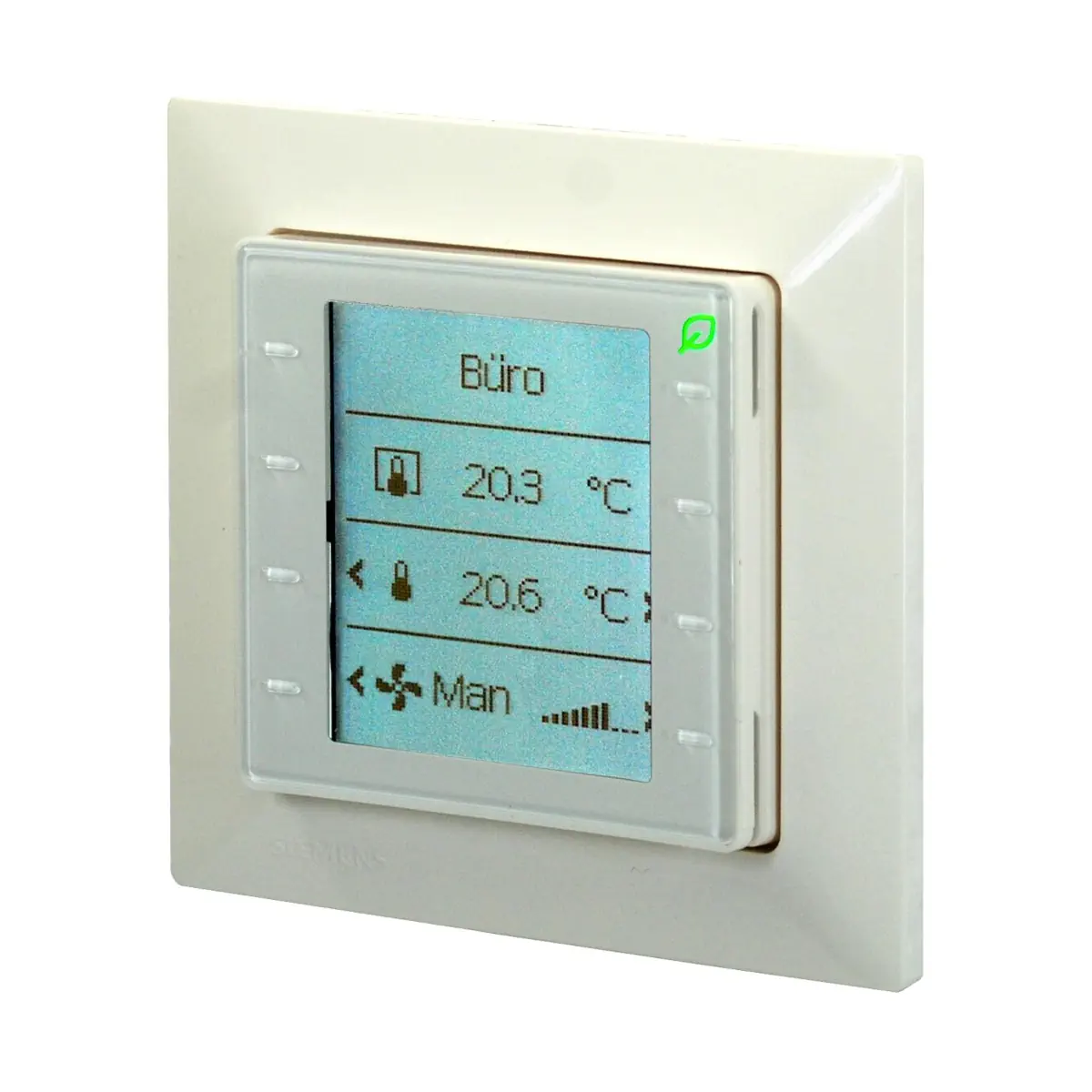

QMX3.P36F to swobodnie konfigurowalny, montowany podtynkowo zadajnik pomieszczeniowy (element automatyki pomieszczeniowej Desigo™ TRA) z komunikacją KNX PL-Link, przeznaczony do współpracy ze sterownikami pomieszczeniowymi serii PXC3.... Urządzenie realizuje pomiar temperatury w pomieszczeniu, a funkcje wyświetlacza LCD i przycisków są definiowane przez sterownik. Wersja QMX3.P36F dostarczana jest z kwadratową ramką Siemens DELTA-line w kolorze tytanowa biel oraz zapewnia wygodne uruchomienie plug & play przez PL-Link.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P36F
• Numer fabryczny: S55624-H100
• Typ: swobodnie konfigurowalny zadajnik pomieszczeniowy (podtynkowy) z komunikacją KNX PL-Link
• Zastosowanie: pomiar temperatury i sterowanie funkcjami pomieszczenia w systemie Desigo™ (funkcje klawiszy i LCD określa sterownik)
• Komunikacja / interfejs: KNX PL-Link (plug & play dla urządzeń skonfigurowanych z biblioteki)
• Wyświetlacz: LCD, 96 × 128; wskazania zależne od aplikacji sterownika (np. temperatura, tryb pracy, sceny)
• Podświetlenie: białe lub niebieskie
• Funkcja oszczędzania energii: „Zielony Listek”
• Kolor frontu: tytanowa biel, podobna do RAL9010
• Stopień ochrony obudowy: IP30

Zastosowanie

QMX3.P36F jest stosowany jako zadajnik pomieszczeniowy do pomiaru temperatury oraz do sterowania funkcjami pomieszczenia. Zadajnik współpracuje ze sterownikami pomieszczeniowymi serii PXC3..., a zachowanie przycisków i zawartość ekranu wynikają z programu realizowanego przez sterownik.

Wersja QMX3.P36F – co jest w zestawie

• Zadajnik pomieszczeniowy z czujnikiem temperatury, przyciskami, LCD oraz złączem PL-Link
• Ramka: Siemens DELTA-line, kwadratowa, kolor tytanowa biel
• Podstawa: do puszek instalacyjnych CEE/VDE (typ A)
• Złącze PL-Link (elementy montowane zwykle przez instalatora)

Kompatybilność ramek

• Siemens DELTA: DELTA line, DELTA miro, DELTA vita (dla DELTA style oraz DELTA profil wymagany adapter 55 mm × 55 mm)
• Berker: B.1, B.7
• Gira: Standard 55, E2, Event, Esprit
• Jung: A500, AS500, stal nierdzewna; LS990, aluminium
• Merten: System M
• Feller: EDIZIOdue, PRESTIGE (wymagany adapter 55 mm × 55 mm)
• Uwaga: możliwe jest zastosowanie ramek wielu innych producentów (wybór należy określić wcześniej).

Funkcje i obsługa (zależne od aplikacji sterownika)

• 4-liniowy układ prezentacji informacji na wyświetlaczu (tekst, ikony, dane do odczytu oraz dane operacyjne).
• RoomOptiControl – „Zielony Listek”: symbol w prawym górnym rogu informuje o efektywności energetycznej pracy; naciśnięcie prawego górnego przycisku przywraca parametry aplikacji do wartości zapewniających efektywną energetycznie pracę.
• Sceny: możliwy zapis zmienionej sceny poprzez dłuższe przyciśnięcie przycisku (ok. 3 s) – jeśli w aplikacji dostępny jest tryb Scene Teaching.
• Blokada przycisków: dostępna funkcja blokowania/odblokowania klawiatury (sposób wywołania zależy od konfiguracji strony).

Podłączenie i komunikacja (KNX PL-Link)

• Zasilanie: z podłączonego sterownika pomieszczeniowego poprzez magistralę KNX PL-Link
• Polaryzacja PL-Link: czerwony – PL-Link (+), szary – PL-Link (–); przewody nie są wymienne
• Prędkość transmisji: 9.6 kbps
• Okablowanie: skrętka 2-żyłowa, drut (średnica 0.8 mm, max. 1.0 mm)
• Długość pojedynczego kabla: < 1000 m (od sterownika do urządzenia)
• Ważne: zadajnik nie jest zabezpieczony przed przypadkowym podłączeniem napięcia AC 230 V.

Dane techniczne

• Napięcie zasilania (KNX PL-Link): DC 21…30 V
• Pobór prądu (ze sterownika): max. 10 mA przy DC 24 V (Seria A: max. 12.5 mA przy DC 24 V)
• Czujnik temperatury: NTC
• Zakres pomiarowy temperatury: 0…50°C
• Dokładność pomiaru (5…30°C): ±0.61 K
• Dokładność pomiaru (25°C): ±0.35 K
• Wyświetlacz: LCD, 96 × 128
• Stopień ochrony: IP30
• Klasa izolacji: III
• Warunki zewnętrzne (praca): 0…50°C; wilgotność < 85% r.h.
• Warunki zewnętrzne (transport): -25…70°C; wilgotność < 95% r.h.
• Masa: zadajnik 50 g; ramka i płytka montażowa 32 g; opakowanie 44 g; łącznie 126 g

Montaż – zalecenia

• Montaż: podtynkowy, w puszkach instalacyjnych CEE/VDE (typ A)
• Zalecana wysokość montażu: 1.50 m od podłoża
• Nie montować we wnękach, na półkach, pod kurtynami drzwiowymi ani w pobliżu źródeł ciepła
• Unikać bezpośredniego działania słońca
• Kanał nawiewu powietrza powinien być wyprowadzony w stronę zadajnika, aby czujnik mógł efektywnie mierzyć temperaturę
• Puszka instalacyjna musi być uszczelniona, aby zapobiec dostaniu się ciepłego/zimnego powietrza mogącego zakłócić pomiar

Podsumowanie

Siemens QMX3.P36F to estetyczny, podtynkowy zadajnik pomieszczeniowy z komunikacją KNX PL-Link, zaprojektowany do pracy ze sterownikami PXC3... w systemie Desigo™. Zapewnia precyzyjny pomiar temperatury, czytelny wyświetlacz LCD oraz możliwość elastycznej konfiguracji funkcji przycisków i ekranu przez sterownik, a dołączona kwadratowa ramka Siemens DELTA-line ułatwia dopasowanie urządzenia do standardu osprzętu w pomieszczeniu.
