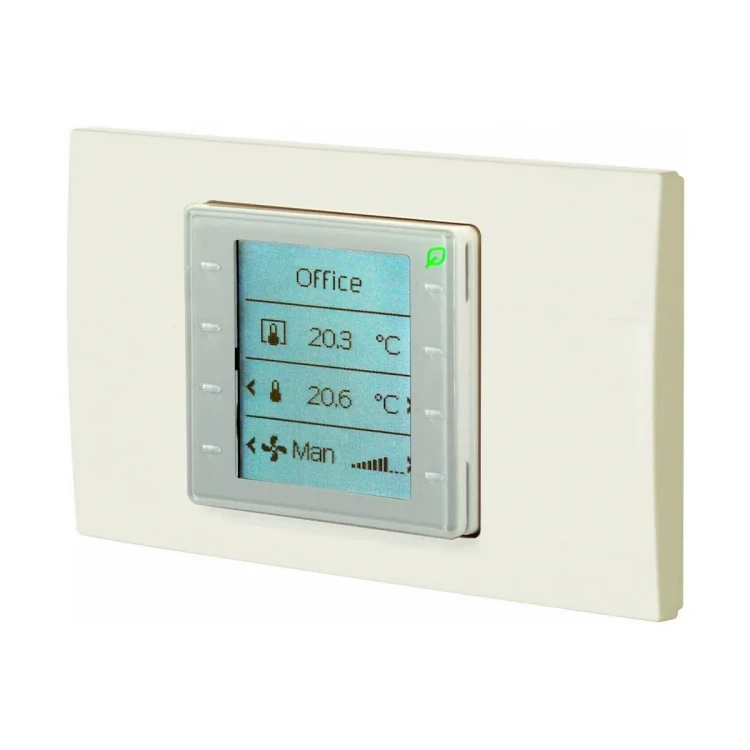

QMX3.P36G Swobodnie programowalny zadajnik pomieszczeniowy KNX PL-Link, montaż podtynkowy, szeroka ramka

QMX3.P36G to swobodnie konfigurowalny zadajnik pomieszczeniowy systemu Desigo™ TRA, przeznaczony do montażu podtynkowego i komunikacji ze sterownikami pomieszczeniowymi serii PXC3... poprzez KNX PL-Link. Urządzenie realizuje pomiar temperatury w pomieszczeniu oraz umożliwia obsługę funkcji pomieszczenia za pomocą przycisków i wyświetlacza LCD, których działanie jest definiowane przez sterownik. Wersja P36G dostarczana jest z białą ramką typu landscape (3‑modułową).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P36G
• Numer fabryczny: S55624-H101
• Typ: swobodnie konfigurowalny zadajnik pomieszczeniowy (Desigo™ TRA), montaż podtynkowy
• Komunikacja: KNX PL-Link (plug & play)
• Zastosowanie: pomiar temperatury i sterowanie funkcjami pomieszczenia (funkcje LCD i przycisków określa sterownik)
• Funkcja oszczędzania energii: „Zielony Listek”
• Wyświetlacz: LCD, rozdzielczość 96 x 128; podświetlenie białe lub niebieskie
• Zasilanie: z sterownika przez KNX PL-Link, DC 21…30 V
• Stopień ochrony: IP30
• Kolor frontu: tytanowa biel, podobna do RAL9010

Zastosowanie

Zadajnik QMX3.P36G jest elementem automatyki pomieszczeniowej Desigo do:

• pomiaru temperatury w pomieszczeniu,
• obsługi funkcji pomieszczenia (np. tryb pracy, sceny itp. – zależnie od aplikacji sterownika).

Urządzenie jest przeznaczone do współpracy ze sterownikami pomieszczeniowymi serii PXC3....

Wersja QMX3.P36G – co jest w zestawie

• Zadajnik QMX3...
• Ramka: biała, typu landscape (3‑modułowa), podobna do Siemens DELTA azio, 120 x 80 mm
• Podstawa: 3‑modułowa „landscape”
• Złącze PL-Link

Podstawa oraz złącze PL-Link są pakowane w oddzielnej plastikowej torebce do przekazania osobie instalującej.

Kompatybilność ramek

QMX3.P36G może być montowany z ramkami w różnym standardzie i wzornictwie, m.in.:

• Siemens DELTA: DELTA line, DELTA miro, DELTA vita (dla DELTA style oraz DELTA profil wymagany jest adapter 55 x 55 mm)
• Berker: B.1, B.7
• Gira: Standard 55, E2, Event, Esprit
• Jung: A500, AS500, stal nierdzewna; LS990, aluminium
• Merten: System M
• Feller: EDIZIOdue, PRESTIGE (wymagany jest adapter 55 x 55 mm)

Ramki wielu innych producentów również mogą być stosowane (wyboru należy dokonać wcześniej).

Funkcje i obsługa

• Konfigurowalne klawisze i elementy graficzne – sposób działania zależy od programu realizowanego przez sterownik.
• Wyświetlacz 4‑liniowy – może prezentować tekst, ikony, dane do odczytu i dane operacyjne.
• „Zielony Listek” – symbol informujący o efektywności energetycznej pracy; naciśnięcie prawego górnego przycisku przywraca parametry aplikacji do wartości zapewniających efektywną energetycznie pracę.
• Zapisywanie scen – zapis zmienionej sceny poprzez długie przyciśnięcie przycisku (ok. 3 s); możliwe tylko, gdy w aplikacji dostępny jest tryb Scene Teaching.
• Blokada przycisków (w domyślnych ustawieniach strony): blokada – wciśnięcie przycisku 6; odblokowanie – wciśnięcie kolejno przycisków 2, 3 oraz 7.

Komunikacja KNX PL-Link i okablowanie

• Interfejs: KNX PL-Link
• Prędkość transmisji: 9.6 kbps
• Typ przewodów: skrętka 2‑żyłowa, drut
• Długość pojedynczego kabla (od sterownika do urządzenia): < 1000 m
• Złącza PL-Link: czerwony – PL-Link +, szary – PL-Link - (przewody nie są wymienne)

Dane techniczne

• Zasilanie: KNX PL-Link, DC 21…30 V (zadajnik zasilany ze sterownika pomieszczeniowego)
• Pobór prądu (ze sterownika): max. 10 mA przy DC 24 V (Seria A: max. 12.5 mA przy DC 24 V)
• Czujnik temperatury: NTC
• Zakres pomiarowy temperatury: 0…50 °C
• Dokładność pomiaru (5…30 °C): ±0.61 K
• Dokładność pomiaru (25 °C): ±0.35 K
• Wyświetlacz: LCD, 96 x 128
• Stopień ochrony: IP30
• Klasa izolacji: III
• Warunki pracy: 0…50 °C; wilgotność < 85% r.h.
• Warunki transportu: -25…70 °C; wilgotność < 95% r.h.
• Masa (QMX3.P36G): zadajnik 50 g; ramka i płytka montażowa 63 g; opakowanie 54 g; łącznie 167 g

Montaż i instalacja

• Rodzaj montażu: podtynkowy; przystosowany do puszek instalacyjnych prostokątnych 3‑modułowych (wyboru należy dokonać wcześniej).
• Zalecana wysokość montażu: 1.50 m od podłoża.
• Zalecenia lokalizacyjne: nie montować we wnękach, na półkach, pod kurtynami drzwiowymi ani w pobliżu źródeł ciepła; unikać bezpośredniego działania słońca.
• Szczelność puszki: puszka instalacyjna musi być uszczelniona, aby zapobiec dostaniu się ciepłego/zimnego powietrza zakłócającego pomiar.
• Uziemienie: podstawa zawiera płytkę uziemiającą (z szybkim złączem wsuwanym) do podłączenia uziemienia.
• Uwaga instalacyjna: zadajnik nie jest zabezpieczony przed przypadkowym podłączeniem napięcia AC 230 V.

Podsumowanie

Siemens QMX3.P36G to podtynkowy, swobodnie konfigurowalny zadajnik pomieszczeniowy Desigo™ TRA z komunikacją KNX PL-Link, przeznaczony do współpracy ze sterownikami PXC3.... Łączy pomiar temperatury z czytelną obsługą na wyświetlaczu LCD, funkcją oszczędzania energii „Zielony Listek” oraz wygodnym uruchomieniem plug & play.

Pliki do pobrania:
QMX3.P36G Karta katalogowa
