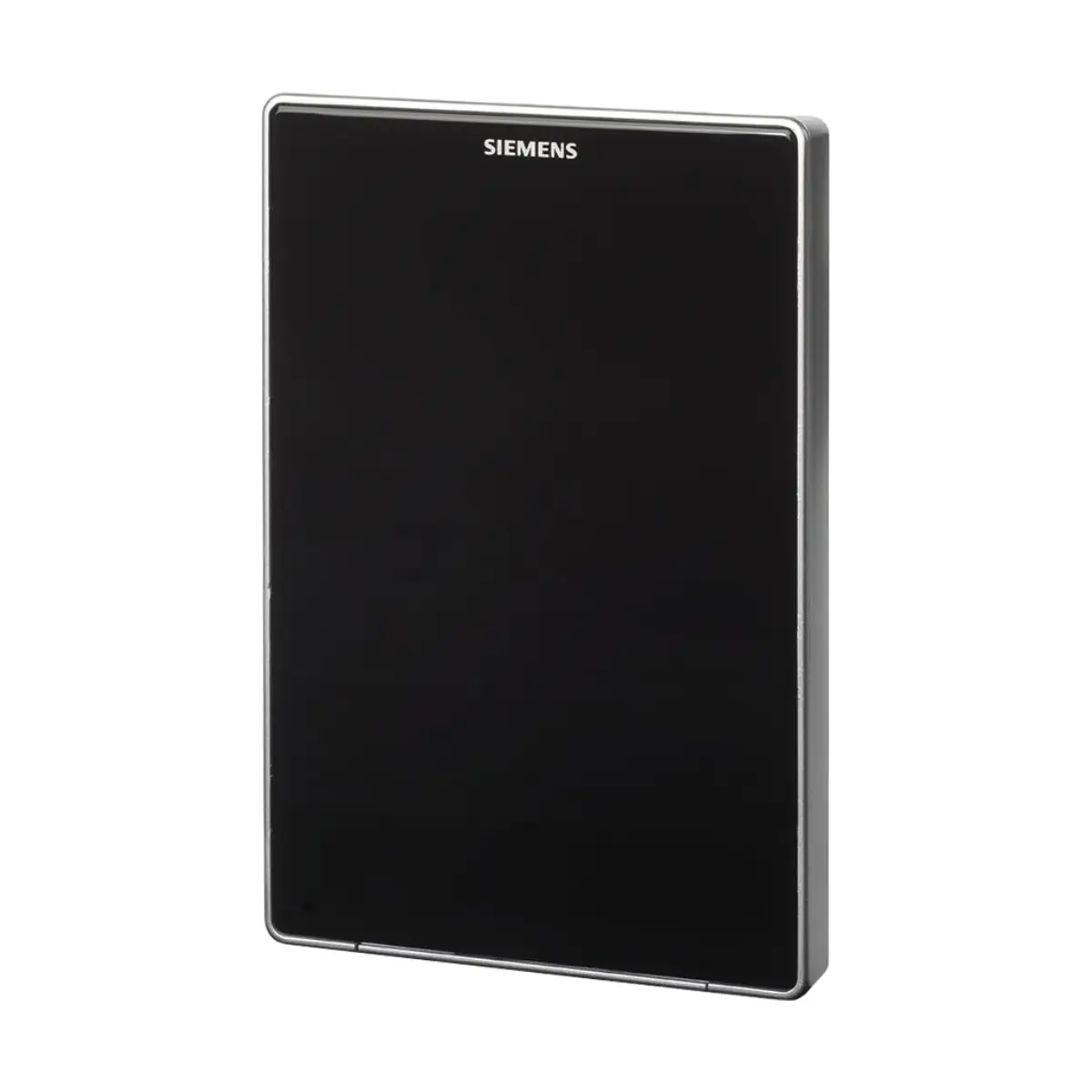

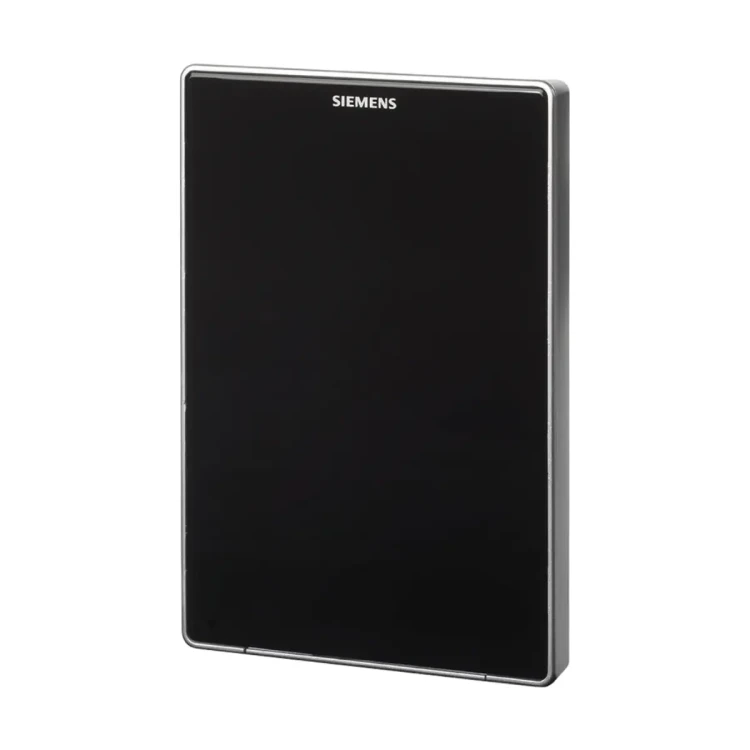

QMX3.P40-1BSC Pomieszczeniowy czujnik temperatury i wilgotności, komunikacja KNX S-Mode lub PL-Link, kolor czarny

QMX3.P40-1BSC to naścienny czujnik pomieszczeniowy Siemens (Desigo™ TRA) z komunikacją KNX PL-Link / KNX (KNX S-mode oraz KNX LTE-Mode), przeznaczony do pomiaru temperatury i wilgotności względnej w pomieszczeniu. Wersja -1BSC posiada obudowę w kolorze czarnym (podobnym do RAL9005) i jest zasilana bezpośrednio z magistrali DC 21…30 V.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P40-1BSC
• Numer magazynowy: S55624-H124
• Typ urządzenia: naścienny czujnik pomieszczeniowy
• Komunikacja: KNX PL-Link / KNX (KNX S-mode, KNX LTE-Mode)
• Pomiary: temperatura, wilgotność względna
• Zasilanie: z magistrali KNX / PL-Link, DC 21…30 V
• Kolor obudowy frontowej: czarny podobny do RAL9005
• Stopień ochrony: IP30

Zastosowanie / kompatybilność

QMX3.P40-1BSC służy do pomiaru parametrów powietrza w pomieszczeniu i przekazywania ich do systemu automatyki pomieszczeniowej poprzez magistralę KNX PL-Link / KNX. W trybie KNX LTE-Mode możliwy jest dostęp do informacji z czujnika.

Dane techniczne

• Napięcie zasilania (KNX / PL-Link): DC 21…30 V (zasilanie z magistrali)
• Pobór prądu: max 7,5 mA przy DC 24 V
• Czujnik temperatury: rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność pomiaru temperatury (5…30 °C): ±0,8 K
• Dokładność pomiaru temperatury (25 °C): ±0,5 K
• Zakres pomiaru wilgotności: 10%…95% r.h.
• Dokładność wilgotności (20%…80%): ±4% przy 25°C
• Dokładność wilgotności (0%…20%, 80%…95%): ±6% przy 25°C
• Stopień ochrony (EN 60529): IP30
• Klasa izolacji: III
• Warunki środowiskowe (IEC 721) – praca: klasa 3K5 / 3M2, 0…50 °C, < 85% r.h.
• Warunki środowiskowe (IEC 721) – transport: klasa 2K3 / 2M2, -25…70 °C, < 95% r.h.
• Masa: zadajnik 85 g + podstawka 20 g + opakowanie 64 g (łącznie 169 g)

Wymiary

• Szerokość: 88,4 mm
• Wysokość: 133,4 mm
• Głębokość: 18 mm

Montaż

• Montaż na ścianie; zalecana wysokość instalacji: 1,50 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Uszczelnić puszkę podtynkową/rurkę instalacyjną, ponieważ ruchy powietrza mogą wpływać na odczyt temperatury.
• Opcjonalny osprzęt: QMX3.MP1 – płyta podstawy do puszki instalacyjnej/ściennej (otwór Ø 68 mm).

Konserwacja

• Czyszczenie ogólnodostępnymi, bezrozpuszczalnikowymi środkami czyszczącymi.
• Nie stosować środków mechanicznych (np. szorstkich gąbek) – używać miękkiej, wilgotnej szmatki.

Ważna uwaga

Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.

Podsumowanie

Siemens QMX3.P40-1BSC to kompaktowy, naścienny czujnik KNX do pomiaru temperatury (0…50 °C) i wilgotności (10…95% r.h.), zasilany z magistrali (DC 21…30 V). Czarna wersja -1BSC sprawdzi się w nowoczesnych instalacjach automatyki pomieszczeń, gdzie liczy się stabilny pomiar i estetyczne dopasowanie do wnętrza.

Pliki do pobrania:
QMX3.P40-1BSC Karta katalogowa
