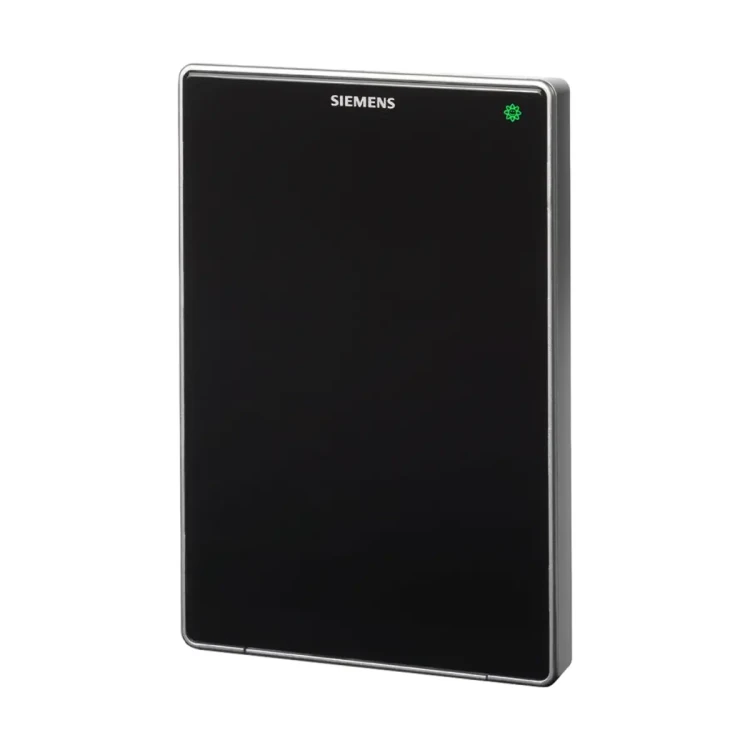

QMX3.P70-1BSC Pomieszczeniowy czujnik temperatury, wilgotności i CO2, z diodowym wskaźnikiem jakości powietrza, komunikacja KNX S-Mode lub PL-Link, kolor czarny

Siemens QMX3.P70-1BSC to naścienny czujnik pomieszczeniowy KNX (Desigo™ TRA), przeznaczony do zastosowań w automatyce budynkowej z komunikacją KNX PL-Link oraz KNX (w tym KNX S-mode i KNX LTE-Mode). Urządzenie realizuje pomiar temperatury, wilgotności względnej oraz stężenia CO₂, a także posiada LED-owy wskaźnik jakości powietrza. Wersja -1BSC wyróżnia się czarną obudową (kolor zbliżony do RAL9005).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P70-1BSC
• Numer magazynowy: S55624-H125
• Typ urządzenia: naścienny czujnik pomieszczeniowy z komunikacją KNX
• Komunikacja: KNX PL-Link / KNX (KNX S-mode, KNX LTE-Mode)
• Pomiary: temperatura, wilgotność względna, CO₂
• Wskaźnik jakości powietrza: LED
• Zasilanie: z magistrali KNX / PL-Link
• Kolor (wersja -1BSC): czarny, podobny do RAL9005

Zastosowanie / kompatybilność

QMX3.P70-1BSC służy do pomiaru parametrów powietrza w pomieszczeniu w systemach automatyki (Desigo™ Room Automation) z komunikacją KNX. W trybie KNX LTE-Mode możliwy jest dostęp do informacji z czujnika.

Pomiary i elementy pomiarowe

• Temperatura (wszystkie typy): element pomiarowy NTC, zakres 0…50°C; dokładność (5…30°C) ±0,8 K, a przy 25°C ±0,5 K.
• Wilgotność względna r.h.: zakres 10%…95% r.h.; dokładność (20%…80%) ±4% przy 25°C, a (0%…20% oraz 80%…95%) ±6% przy 25°C.
• CO₂: zakres 400…10000 ppm; zasada pomiaru NDIR (absorpcja promieniowania podczerwonego) z autokalibracją ABC (Automatic Baseline Correction).

Komunikacja i zasilanie

• Napięcie magistrali KNX / PL-Link: DC 21…30 V
• Zasilanie: urządzenie jest zasilane ze sterownika przez magistralę KNX / PL-Link
• Maks. pobór prądu (QMX3.P70): 15 mA przy DC 24 V

Montaż

• Montaż: na ścianie
• Zalecana wysokość montażu: 1,50 m od podłogi
• Zalecenia montażowe: nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła; unikać bezpośredniego działania słońca i przeciągów.
• Ważne: puszkę podtynkową należy uszczelnić, ponieważ ruchy powietrza mogą wpływać na odczyt czujnika.
• Akcesorium montażowe (opcjonalnie): QMX3.MP1 – płyta podstawy do puszki instalacyjnej / puszki ściennej do otworu o średnicy 68 mm (zamawiana w opakowaniach po 20 szt.).

Dane techniczne

• Stopień ochrony (EN 60529): IP30
• Klasa ochrony: klasa izolacji III
• Warunki pracy: temperatura 0…50°C, wilgotność < 85% r.h.
• Transport / składowanie: temperatura -25…70°C, wilgotność < 95% r.h.
• Waga (QMX3.P70): zadajnik 97 g, podstawka 20 g, opakowanie 64 g, łącznie 181 g
• Wymiary (obudowa): ok. 88,4 × 133,4 × 18 mm

Uwagi i konserwacja

• Uwaga (bezpieczeństwo): urządzenia z pomiarem stężenia CO₂ nie mogą być stosowane jako urządzenia gwarantujące bezpieczeństwo (np. ostrzegające o obecności gazu lub dymu).
• Uwaga (instalacja): urządzenia nie są zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.
• Czyszczenie: stosować ogólnodostępne środki czyszczące bez rozpuszczalników; nie używać środków mechanicznych (np. szorstkich gąbek) – tylko miękka, wilgotna szmatka.

Podsumowanie

Siemens QMX3.P70-1BSC to czarny, naścienny czujnik KNX z rodziny Desigo™ TRA, który łączy pomiar temperatury, wilgotności i CO₂ z LED-owym wskaźnikiem jakości powietrza. Zasilanie z magistrali KNX/PL-Link oraz zgodność z KNX (w tym S-mode i LTE-Mode) czynią go praktycznym elementem systemów automatyki pomieszczeń.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie jest zasilane z magistrali KNX / PL-Link napięciem DC 21...30 V.
• Urządzenie elektryczne klasy ochrony III.
• Stopień ochrony obudowy: IP30. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, zgodnie z dopuszczalnymi warunkami środowiskowymi podanymi przez producenta.
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC. Nieprawidłowe podłączenie może spowodować uszkodzenie produktu.
• Montaż i podłączenie należy wykonywać zgodnie z instrukcją producenta.
• Produkt jest przystosowany do montażu na ścianie. Zalecana wysokość montażu: 1,5 m od podłogi.
• Nie montować we wnękach, półkach, pod kurtynami powietrznymi ani powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania promieni słonecznych oraz przeciągów.
• Puszkę podtynkową oraz rurkę instalacyjną należy uszczelnić, aby zapobiec ruchom ciepłego lub zimnego powietrza, które mogą zakłócić pomiary czujnika.
• Należy przestrzegać dopuszczalnych warunków otoczenia: podczas pracy temperatura 0...50°C, wilgotność poniżej 85% r.h.; podczas transportu temperatura -25...70°C, wilgotność poniżej 95% r.h.
• Urządzenie z pomiarem stężenia CO2 nie może być stosowane jako urządzenie gwarantujące bezpieczeństwo, np. jako ostrzegacz obecności gazu lub dymu.
• Nieprzestrzeganie zaleceń dotyczących transportu, składowania lub montażu może niekorzystnie wpłynąć na dokładność pomiarów w pierwszych dniach pracy.
• Opisana dokładność czujnika CO2 jest osiągana po 25 dniach ciągłej pracy.
• Do czyszczenia używać wyłącznie ogólnodostępnych, bezrozpuszczalnikowych środków czyszczących oraz miękkiej, wilgotnej szmatki. Nie używać środków mechanicznych ani szorstkich materiałów czyszczących.
