QPA2052/MO Pomieszczeniowy czujnik jakości powietrza, Modbus RTU; CO2: 0..2000 ppm / 0..50 °C / 0..95 % r.h.

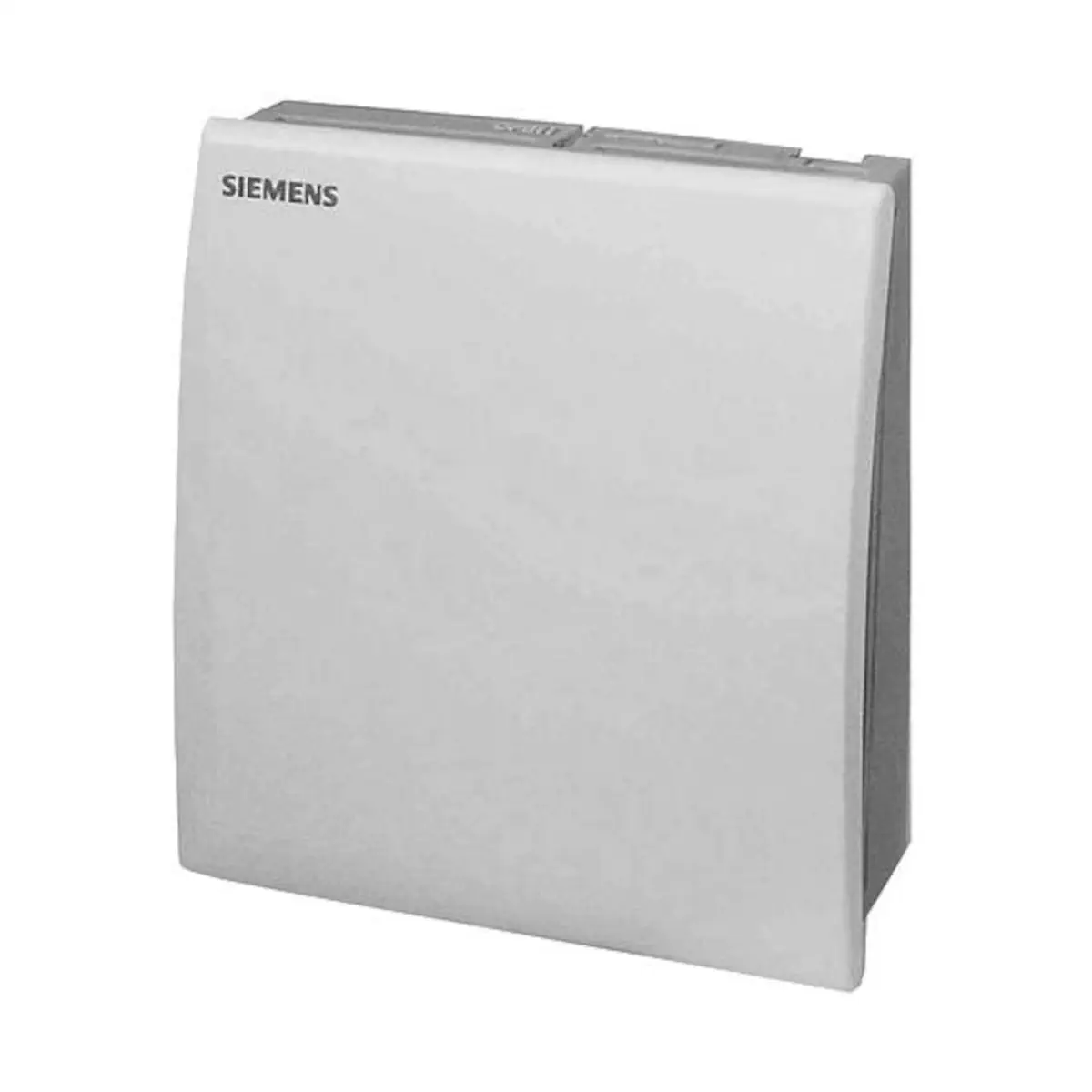

QPA2052/MO to pomieszczeniowy czujnik jakości powietrza Siemens z serii Symaro™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych. Urządzenie mierzy w pomieszczeniu stężenie CO₂, temperaturę oraz wilgotność względną, a wyniki udostępnia poprzez komunikację Modbus RTU (RS-485). Czujnik wyposażono w bezobsługowy element pomiarowy CO₂ i zgodnie z danymi producenta nie wymaga ponownej kalibracji przez 5 lat.

Najważniejsze cechy

• Producent: Siemens
• Model: QPA2052/MO
• Symbol: S55720-S510
• Typ: pomieszczeniowy czujnik jakości powietrza (CO₂ / temperatura / wilgotność)
• Komunikacja: Modbus RTU (RS-485)
• Zakres CO₂: 0…2000 ppm
• Zakres temperatury: -40…70 °C (zastosowanie: -15…50 °C)
• Zakres wilgotności: 0…100 % r.h. (zastosowanie: 0…95 % r.h., bez kondensacji)
• Zasilanie: 24 V AC ±20% lub 13,5…35 V DC (SELV)
• Pobór mocy: ≤ 2,5 VA
• Montaż: na ścianie; doprowadzenie kabli od tyłu (podtynkowo) lub od dołu/góry (natynkowo) przez wyłamywany otwór
• Stopień ochrony (zamontowany): IP30
• Połączenia: zaciski śrubowe 1 × 2,5 mm² lub 2 × 1,5 mm²
• Waga z opakowaniem: ok. 151 g

Zastosowanie

Czujnik QPA2052/MO stosuje się w systemach wentylacji i klimatyzacji do pomiaru w pomieszczeniu:

• stężenia CO₂,
• temperatury,
• wilgotności względnej.

Może pracować jako czujnik pomiarowy w systemach automatyki i sterowania budynkiem lub z urządzeniami wyświetlającymi.

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU (RS-485)
• Obsługiwane prędkości transmisji: 9600; 19200; 38400; 57600; 76800; 115200
• Format transmisji: 1-8-E-1; 1-8-O-1; 1-8-N-1; 1-8-N-2
• Terminator magistrali: 120 Ω, ustawiany zworą
• Ustawienia: możliwe ustawienia przełącznikami DIP przy współpracy ze sterownikami

Parametry pomiarowe

CO₂

• Zakres pomiarowy: 0…2000 ppm
• Dokładność (23 °C, 1013 hPa): ≤ ±(50 ppm + 2% zakresu pomiarowego)
• Zależność temperaturowa (-5…45 °C): ±2 ppm/°C (typowo)
• Dryft długoterminowy: < ±5% zakresu pomiarowego / 5 lat (typowo)
• Stała czasowa t63: < 5 min
• Kalibracja: nie wymaga kalibracji przez 5 lat

Wilgotność względna

• Zakres pomiarowy: 0…100 % r.h.
• Zakres zastosowania: 0…95 % r.h. (bez kondensacji)
• Dokładność (23 °C, 24 V AC/DC): ±5 % r.h. (0…95 % r.h.)
• Dokładność (23 °C, 24 V AC/DC): ±3 % r.h. (typowo, 30…70 % r.h.)
• Zależność temperaturowa: ≤ 0,2 % r.h./°C
• Stała czasowa: ok. 20 s

Temperatura

• Zakres pomiarowy: -40…70 °C
• Zakres zastosowania: -15…50 °C
• Dokładność (24 V AC/DC, 23 °C): ±0,3 K (typowo)
• Dokładność (24 V AC/DC, 15…35 °C): ±0,8 K
• Dokładność (24 V AC/DC, -35…50 °C): ±1 K
• Stała czasowa t63: 8,5 min

Zasilanie i okablowanie

• Napięcie zasilające: 24 V AC ±20% lub 13,5…35 V DC (SELV); lub 24 V AC/DC klasa 2 (US)
• Częstotliwość (dla 24 V AC): 48…63 Hz
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D) lub zasilacz z ograniczeniem prądu do maks. 10 A
• Pobór mocy: ≤ 2,5 VA
• Okablowanie: do wtórnej strony zasilania i do linii sygnałowych wymagana jest skrętka; w środowiskach z zakłóceniami elektromagnetycznymi należy stosować kable ekranowane
• Dopuszczalne długości kabli: wg karty katalogowej współpracującego urządzenia

Zaciski podłączeniowe

• G: napięcie zasilające 24 V AC ±20% lub 13,5…35 V DC
• G0: GND
• +: RS485 Modbus A
• -: RS485 Modbus B
• Ref: GND_ISO

Montaż

• Montaż na wewnętrznej ścianie (nie zewnętrznej) klimatyzowanego pomieszczenia.
• Nie montować we wnękach, za zasłonami, nad lub przy źródłach ciepła, ani na ścianach, za którymi znajdują się kanały kominowe.
• Nie wystawiać czujnika na bezpośrednie promieniowanie słoneczne.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą; min. 50 cm od następnej ściany.
• Doprowadzenie kabli: od tyłu (podtynkowo) lub od dołu / od góry (natynkowo) przez wyłamywany otwór.
• Zakończenie korytka kablowego przy czujniku należy uszczelnić, aby zapobiec błędom pomiaru spowodowanym przepływem powietrza przez korytko.

Dane ogólne

• Stopień ochrony obudowy (zamontowany): IP30
• Klasa ochrony: III
• Trwałość produktu: > 10 lat
• Materiały i kolory: pokrywa ASA + PC (biały, odpowiada RAL9010); obudowa ASA + PC (szary, odpowiada RAL7035); podstawa montażowa PC (szary, odpowiada RAL7035)
• Czujnik (w całości): nie zawiera silikonu
• Wymiary zewnętrzne: 90 × 100 × 36 mm
• Opakowanie: karton
• Waga z opakowaniem: ok. 151 g

Podsumowanie

Siemens QPA2052/MO to ścienny czujnik pomieszczeniowy z komunikacją Modbus RTU (RS-485), przeznaczony do precyzyjnego monitorowania CO₂ (0…2000 ppm), temperatury i wilgotności w instalacjach HVAC. Bezobsługowy pomiar CO₂ oraz brak potrzeby ponownej kalibracji przez 5 lat sprawiają, że jest to praktyczne rozwiązanie do systemów automatyki budynkowej.
