QNA2700D.BA1 Pomieszczeniowy czujnik jakości powietrza z komunikacją BACnet IP, temperatura, wilgotność, CO2, TVOC, PM2.5, poziom oświetlenia, poziom dźwięku, certyfikat RESET

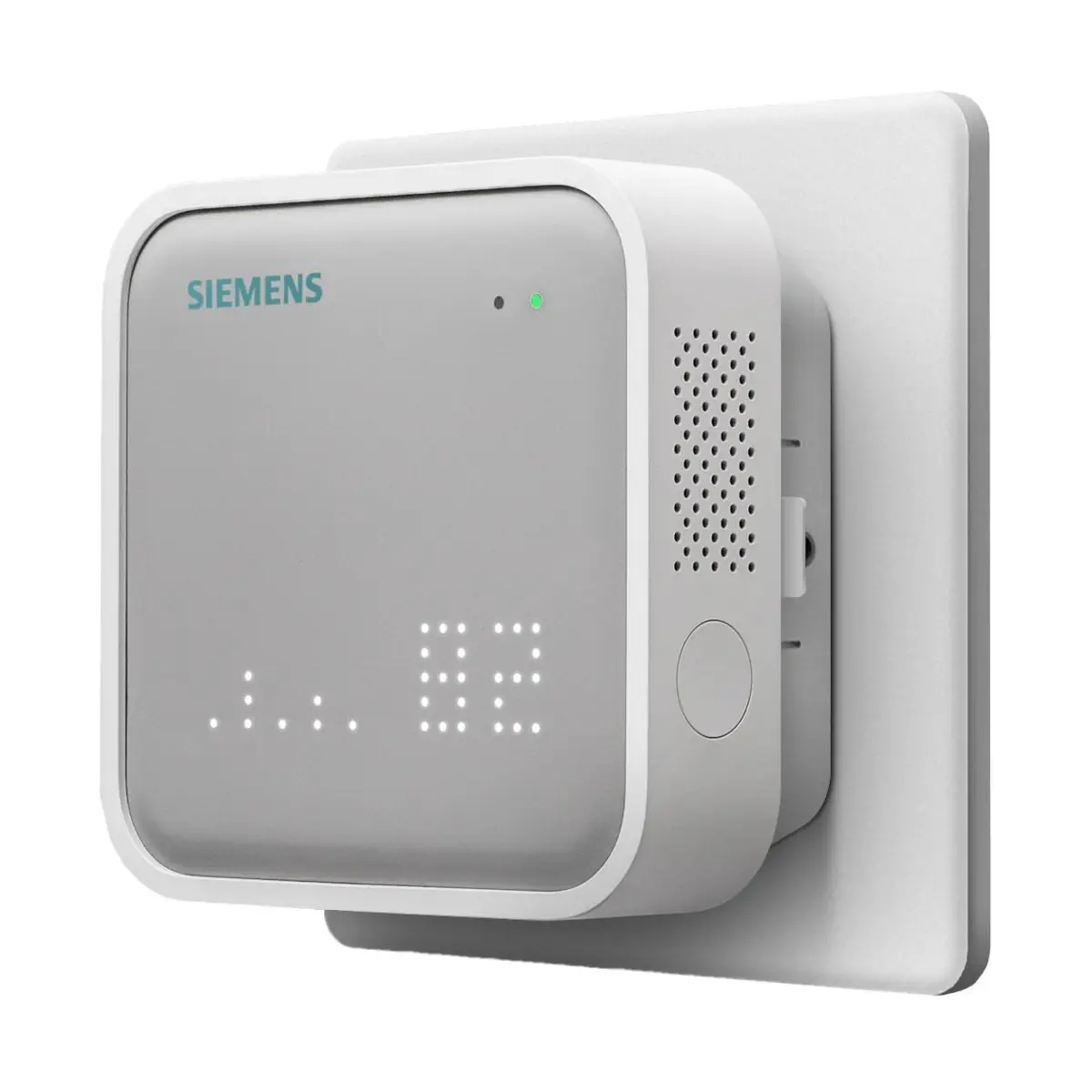

QNA2700D.BA1 to certyfikowany (RESET) wieloczujnik jakości powietrza wewnętrznego (IAQ multi-sensor) z rodziny Siemens Symaro™, przeznaczony do pomiaru i monitorowania warunków środowiskowych w pomieszczeniach oraz integracji z automatyką budynkową przez BACnet IP. Urządzenie realizuje pomiar 7 parametrów (m.in. CO₂, TVOC, PM2.5), posiada matrycowy wyświetlacz LED z prezentacją wartości oraz wskaźnik jakości powietrza oparty o bieżący wynik (air quality score). Zasilanie w wersji BACnet IP możliwe jest przez PoE IEEE802.3af (37…57 V) lub USB Type C (5 V, 2 A).

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model (Product number): QNA2700D.BA1
• SSN / Stock number: S55720-S572
• Typ: indoor air quality multi-sensor (IAQ) do pomieszczeń
• Zgodność z certyfikacją budynkową: WELL, LEED (w zakresie well-being of people)
• Certyfikacja czujnika: RESET Air Accredited Indoor Monitor & Data Provider
• Pomiary 7 w 1: temperatura, wilgotność względna, CO₂, TVOC, pył PM2.5, poziom dźwięku, natężenie oświetlenia
• Prezentacja danych: wyświetlanie wartości oraz wskaźnik jakości powietrza
• Komunikacja: BACnet IP
• Zasilanie: PoE IEEE802.3af (37…57 V) lub USB Type C (5 V, 2 A)
• Akumulator podtrzymujący (w module czujnika): Li-Ion 2000 mAh @ 3.7 V, podtrzymanie do 4 h
• Stopień ochrony obudowy: IP30

Zastosowanie

QNA2700D.BA1 przeznaczony jest do monitorowania jakości powietrza w pomieszczeniach i budynkach. Może pracować jako czujnik pomiarowy dla systemów automatyki i sterowania budynkiem (BACS) lub jako jednostka prezentująca wskazania na urządzeniu.

• Typowe obiekty: komercyjne budynki biurowe
• Typowe obiekty: infrastruktura publiczna

Mierzone parametry (7 w 1)

• Temperatura
• Wilgotność względna
• Stężenie CO₂
• Stężenie TVOC (Total Volatile Organic Compounds)
• Pył zawieszony PM2.5
• Poziom ciśnienia akustycznego (sound pressure)
• Natężenie oświetlenia (illuminance)

Wskaźnik jakości powietrza i wyświetlanie

Czujnik wyznacza w czasie rzeczywistym wynik jakości powietrza (air quality score) i klasyfikuje jakość w trzech poziomach:

• 80…100: Good
• 60…80: Fair
• 0…60: Poor

Przycisk Power / Display umożliwia wywołanie cyklicznego podglądu wskazań (dwukrotnie) w kolejności: temperatura → wilgotność → CO₂ → TVOC → PM2.5 → zegar → poziom baterii. Ponowne naciśnięcie podczas cyklu zatrzymuje wyświetlanie na bieżącym ekranie, a po kilku sekundach urządzenie wraca do stanu początkowego.

Komunikacja BACnet IP

• Interfejs: BACnet IP (10/100 Full-Duplex z In-Wall Mount)
• Tempo transmisji: 10 s
• Uwagi dot. komunikacji: brak bufora danych oraz COV
• Obsługiwane obiekty BACnet: Analog Input, Device

Udostępniane wartości (Analog Input)

Pomiary są dostępne dla klienta BACnet poprzez 9 obiektów Analog Input (AI [0]…AI [8]):

• AI/0 – Temperature: 0…90 (Degrees-Celsius)
• AI/1 – Relative humidity: 0…100 (%-relative-humidity)
• AI/2 – Carbon dioxide: 400…5000 (parts-per-million)
• AI/3 – TVOC: 20…60000 (parts-per-billion)
• AI/4 – PM2.5: 0…1000 (micrograms-per-meter-cubed)
• AI/5 – Light: 0…64000 (lux)
• AI/6 – Noise: 48…90 (decibels-A-weighted)
• AI/7 – Air quality score: 0…100 (n/a)
• AI/8 – Temperature Fahrenheit: 32…194 (Degrees-Fahrenheit)

Zasilanie i zużycie energii

• PoE (BACnet IP): IEEE802.3af, 37…57 V
• USB: USB Type C, 5 V / 2 A
• Wskazówka producenta: przy zasilaniu przez USB Type C należy użyć dedykowanego zasilacza 5 V / 2 A; nie podłączać do portów USB komputerów lub urządzeń przeznaczonych głównie do transmisji danych (ryzyko niewystarczającego zasilania i nieprawidłowej pracy).
• Pobór mocy (praca): 1.76 W (maks. 2.6 W, 6.5 W z ładowaniem baterii)
• Zużycie energii (łącznie): mniej niż 1.3 kWh na miesiąc (praca przez 30 dni)
• Bateria podtrzymująca: akumulator Li-Ion 2000 mAh @ 3.7 V, podtrzymanie zasilania modułu czujnika do 4 h

Dane techniczne czujników

• Temperatura (CMOS): zakres 0…90 °C (32…194 °F), dokładność ±1 °C, rozdzielczość 0.015 °C
• Wilgotność (CMOS): zakres 0…100 % r.h., dokładność ±3 % r.h. (30…70 %), ±5 % (pełny zakres), rozdzielczość 0.01 % r.h.
• CO₂ (NDIR z ABC): zakres 400…5000 ppm, dokładność ±75 ppm lub ±10% wskazania (większa wartość), rozdzielczość 1 ppm
• TVOC (multi-pixel MOS): zakres 20…36000 ppb, dokładność ±15% wskazania, rozdzielczość 1 ppb
• PM2.5 (laser, rozpraszanie światła): zakres 0…1000 µg/m³, dokładność ±15 µg/m³ (0…100 µg/m³) oraz ±15% wskazania (100…1000 µg/m³), rozdzielczość 1 µg/m³
• Natężenie oświetlenia (fotodioda): zakres 0.96…64000 lux, dokładność ±10%, rozdzielczość 0.1 lux
• Poziom dźwięku (analogowy mikrofon MEMS): zakres 48…90 dBA, dokładność ±3 dBA Leq, rozdzielczość 0.1 dBA

Warunki pracy i obudowa

• Stopień ochrony: IP30 (wg EN60529)
• Warunki pracy: -5…+40 °C (obudowa z elektroniką), 0…95 % r.h. (bez kondensacji), klasa 3M2
• Warunki składowania: -20…+60 °C, 0…95 % r.h. (bez kondensacji), klasa 1M2
• Warunki transportu: -20…+60 °C, <95 % r.h., klasa 2M2
• Kolor: panel szary, ramka biała
• Masa z opakowaniem: 0.677 kg

Montaż (zalecenia)

• Urządzenie jest przeznaczone do montażu na ścianie (m.in. montaż w płycie g-k, na puszce instalacyjnej oraz montaż natynkowy).
• Zalecana wysokość montażu: 1.5 m nad podłogą (jeśli to niemożliwe, nie niżej niż 0.9 m).
• Nie montować w niszach, na półkach, za zasłonami/drzwiami ani nad/obok źródeł ciepła.
• Unikać bezpośredniego nasłonecznienia i przeciągów oraz nieogrzewanych/niewychładzanych stref (np. ścian zewnętrznych).
• Uszczelnić puszkę lub rurę instalacyjną (ruchy powietrza mogą wpływać na odczyty).
• Montować min. 5 m od otwieranych okien, filtrów powietrza i nawiewników świeżego powietrza.

Zawartość zestawu (QNA2700D.BA1)

• Sensor module
• Surface mount – wersja BACnet IP
• In-wall mount:
  • Backpack POE only
  • Osłona puszki, płyta montażowa
  • Zestaw śrub i wkładek z tworzywa

Podsumowanie

Siemens QNA2700D.BA1 to zaawansowany czujnik IAQ do pomieszczeń z komunikacją BACnet IP, przystosowany do integracji z automatyką budynkową oraz do lokalnej prezentacji wyników na wyświetlaczu. Pomiar 7 parametrów, wskaźnik jakości powietrza, zasilanie PoE lub USB-C oraz wbudowany akumulator podtrzymujący czynią go praktycznym rozwiązaniem do nowoczesnych budynków biurowych i obiektów użyteczności publicznej.
