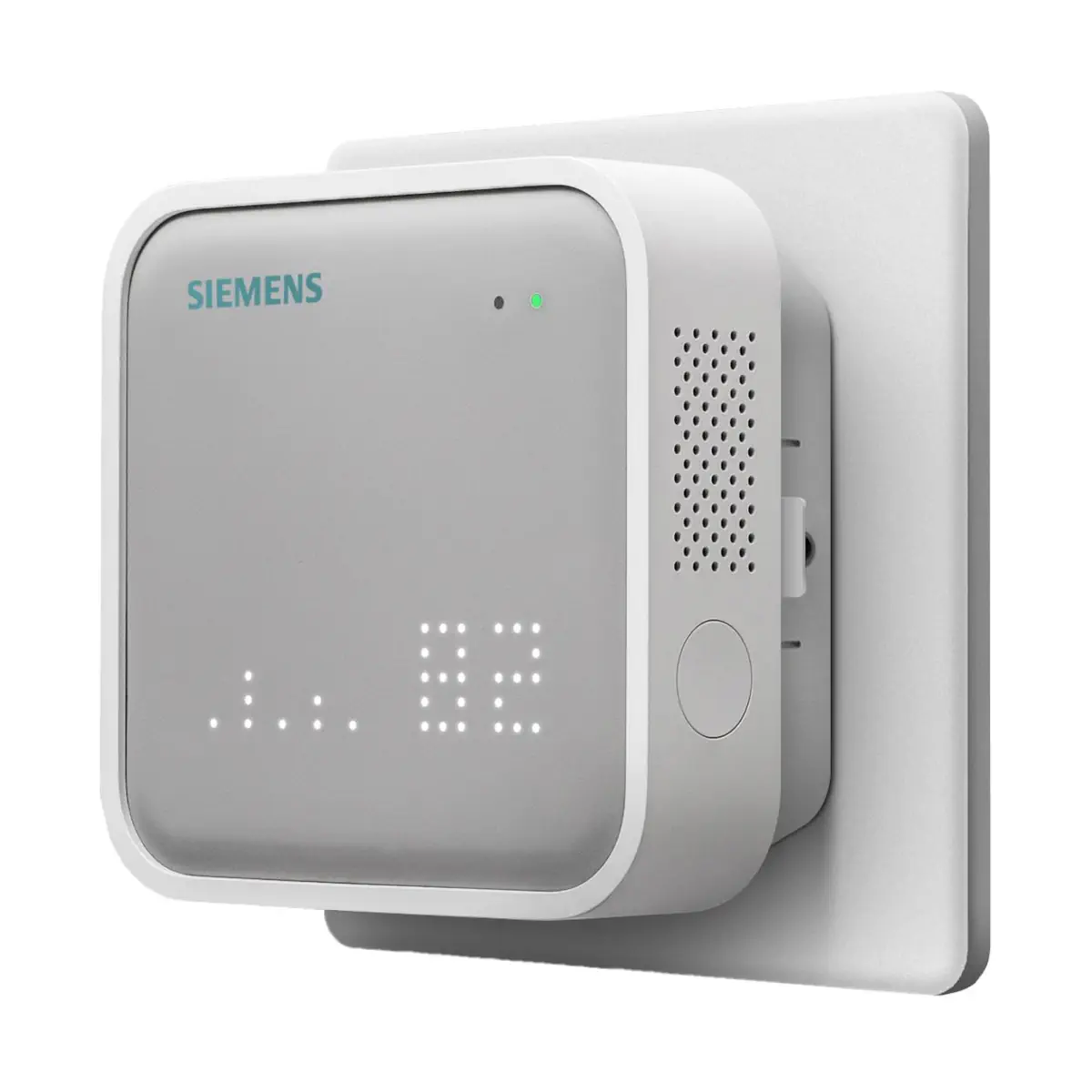

QNA2600D Wymienny moduł sensorów do pomieszczeniowych czujników jakości powietrza, temperatura, wilgotność, CO2, TVOC, PM2.5, poziom oświetlenia, poziom dźwięku, certyfikat RESET

QNA2600D to wymienny moduł czujnikowy dla wielosensora jakości powietrza wewnętrznego (IAQ) z serii QNA2..D. Moduł odpowiada za akwizycję kluczowych parametrów środowiskowych w instalacjach wentylacji i klimatyzacji: temperatury, wilgotności względnej, CO₂, TVOC, PM2.5 (oraz szacowane PM10), a także natężenia oświetlenia i poziomu dźwięku. Zasilanie realizowane jest przez USB Type‑C, a akumulator podtrzymania zasila wyłącznie moduł czujnikowy.

Najważniejsze cechy

• Producent: Siemens
• Model: QNA2600D
• SSN (stock number): S55720-S577
• Typ: moduł czujnikowy (replacement) do wielosensora IAQ
• Mierzone wartości: temperatura, wilgotność względna, CO₂, TVOC, PM2.5, PM10 (wartość szacowana), poziom dźwięku, natężenie oświetlenia
• Wynik jakości powietrza (Air quality score): wyznaczany w czasie rzeczywistym przez algorytmy (zakres 0…100)
• Sygnalizacja stanu powietrza: wskaźnik „Poor / Fair / Good”
• Wyświetlanie: matryca LED
• Zasilanie: USB Type‑C / akumulator podtrzymania (akumulator zasila tylko moduł czujnikowy)

Co mierzy moduł QNA2600D

• Temperatura
• Wilgotność względna
• Stężenie CO₂
• Stężenie TVOC (Total VOC)
• Pył PM2.5 oraz PM10 (wartość szacowana)
• Poziom dźwięku (sound pressure)
• Natężenie oświetlenia (illuminance)

Funkcje i obsługa

Matryca LED i przycisk Power/Display

• Matryca LED prezentuje odczyty oraz informacje o jakości powietrza.
• Pojedyncze kliknięcie przycisku Power / Display uruchamia cykliczne wyświetlenie pięciu pomiarów (jednorazowo).

Wskaźnik jakości powietrza

• Moduł współtworzy Air quality score wyliczany w czasie rzeczywistym (zakres 0…100).
• Wbudowany wskaźnik stanu informuje o jakości powietrza jako: Poor / Fair / Good.

Zasilanie i pobór mocy

• Zasilanie (QNA2600D): USB Type‑C
• Akumulator podtrzymania: akumulator litowo-jonowy, ładowalny
• Pojemność i napięcie akumulatora: 2000 mAh @ 3,7 V
• Czas pracy z akumulatora: ok. 4 h (akumulator zasila wyłącznie moduł czujnikowy)
• Pobór mocy (praca): 1,76 W (maks. 2,6 W; 6,5 W z ładowaniem akumulatora)
• Zużycie energii: < 1,3 kWh/miesiąc (praca przez 30 dni)

Dokładność i zakresy pomiarowe (dane czujników)

• Wilgotność (CMOS): 0…100 % r.h.; dokładność ±3 % r.h. w zakresie komfortu (30…70 %), ±5 % pełny zakres; rozdzielczość 0,01 % r.h.
• Temperatura (CMOS): 0…90 °C (32…194 °F); dokładność ±1 °C; rozdzielczość 0,015 °C
• CO₂ (NDIR): 400…5000 ppm; dokładność ±75 ppm lub ±10% wskazania (większa z wartości); rozdzielczość 1 ppm
• TVOC (multi‑pixel MOS): 20…36000 ppb; dokładność ±15% wskazania; rozdzielczość 1 ppb
• Pył PM2.5 / PM10 (optyczny laser, rozpraszanie światła): 0…1000 µg/m³; dokładność ±15 µg/m³ (0…100 µg/m³) oraz ±15% wskazania (100…1000 µg/m³); rozdzielczość 1 µg/m³
• Oświetlenie (fotodioda, konwerter światła otoczenia i IR): 0,96…64000 lux; dokładność ±10%; rozdzielczość 0,1 lux
• Poziom dźwięku (analogowy mikrofon MEMS): 48…90 dBA; dokładność ±3 dBA Leq; rozdzielczość 0,1 dBA

Warunki pracy i ochrona

• Stopień ochrony obudowy: IP30 (wg EN60529)
• Temperatura pracy (obudowa z elektroniką): -5…+40 °C
• Wilgotność pracy: 0…95 % r.h. (bez kondensacji)
• Temperatura składowania: -20…+60 °C
• Wilgotność składowania: 0…95 % r.h. (bez kondensacji)

Konstrukcja, wygląd i wymiary

• Wymiary: 98 × 98 × 34 mm
• Kolor panelu: szary
• Kolor ramki: biały
• Masa z opakowaniem: 0,295 kg

Konserwacja i wymiana

• W standardowym środowisku wewnętrznym czujniki są bezobsługowe przez 36 miesięcy.
• Frontowy moduł czujnikowy może być wymieniany w razie potrzeby – właśnie w tym celu przeznaczony jest QNA2600D.

Zawartość dostawy

• Moduł czujnikowy: QNA2600D

Podsumowanie

Siemens QNA2600D to dedykowany moduł wymienny odpowiedzialny za pomiar kluczowych parametrów jakości powietrza wewnętrznego (IAQ) – od CO₂ i TVOC po PM2.5, hałas i oświetlenie. Dzięki zasilaniu USB Type‑C oraz akumulatorowi podtrzymania (dla samego modułu) stanowi praktyczne rozwiązanie serwisowe przy utrzymaniu wysokiej jakości pomiarów w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QNA2600D posiada deklarację zgodności CE oraz UKCA. Spełnia także wymagania RoHS dotyczące ograniczenia stosowania substancji niebezpiecznych w sprzęcie elektronicznym.
• Produkt przeznaczony jest wyłącznie do zastosowań komercyjnych, wewnątrz budynków i w suchych miejscach.
• Nie demontować ani nie otwierać urządzenia. Otwieranie obudowy stwarza ryzyko porażenia prądem po podłączeniu zasilania oraz może prowadzić do uszkodzenia produktu.
• Nie dopuszczać do kontaktu urządzenia z cieczami. Nie zanurzać produktu w wodzie ani innych cieczach. Nie czyścić rozpuszczalnikami ani środkami płynnymi. Przed czyszczeniem odłączyć urządzenie od zasilania i czyścić wilgotną ściereczką.
• Nie wkładać żadnych przedmiotów do otworów i szczelin wentylacyjnych urządzenia.
• Podczas montażu należy zachować co najmniej 2 cale (ok. 5 cm) wolnej przestrzeni przy każdym otworze wentylacyjnym.
• Urządzenie zawiera akumulator litowo-jonowy. Nie wymieniać akumulatora samodzielnie. Wymianę może wykonywać wyłącznie Siemens lub autoryzowany serwis. Nieprawidłowa wymiana lub naprawa może spowodować uszkodzenie akumulatora, przegrzanie albo obrażenia.
• Akumulatora nie wolno wrzucać do ognia. Zużyty akumulator należy przekazać do oddzielnego recyklingu zgodnie z lokalnymi przepisami.
• Akumulatory litowo-jonowe są materiałami niebezpiecznymi. Podczas transportu należy przestrzegać krajowych i międzynarodowych przepisów dotyczących przewozu takich materiałów.
• Należy chronić akumulator przed kontaktem z wodą oraz nie nagrzewać go powyżej 60°C. Istnieje ryzyko wybuchu wskutek pożaru lub zwarcia, nawet w przypadku rozładowanego akumulatora.
• W przypadku wycieku akumulatora unikać kontaktu ze skórą, oczami i błonami śluzowymi. Wyciekający akumulator usuwać z komory wyłącznie przy użyciu ściereczki.
• Przed dłuższym przechowywaniem należy naładować akumulator do minimum 85% i upewnić się, że urządzenie jest całkowicie wyłączone. Zbyt głębokie rozładowanie podczas przechowywania może uszkodzić akumulator.
• Urządzenie należy instalować i użytkować zgodnie z instrukcją montażu oraz informacjami dotyczącymi zgodności regulacyjnej. Należy przestrzegać krajowych przepisów bezpieczeństwa.
• Urządzenie emituje energię o częstotliwości radiowej. Nieprawidłowa instalacja lub użytkowanie może powodować zakłócenia łączności radiowej.
• Model QNA2600D jest zasilany przez USB typu C. Do uruchomienia modułu czujnika należy podłączyć go do kompatybilnego modułu montażowego zasilanego przez USB typu C.
• Nie wyrzucać produktu, opakowania ani akumulatora z odpadami komunalnymi. Przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeżeli dotyczy.
