QNA2700D.BA2 Pomieszczeniowy czujnik jakości powietrza z komunikacją BACnet MSTP, temperatura, wilgotność, CO2, TVOC, PM2.5, poziom oświetlenia, poziom dźwięku, certyfikat RESET

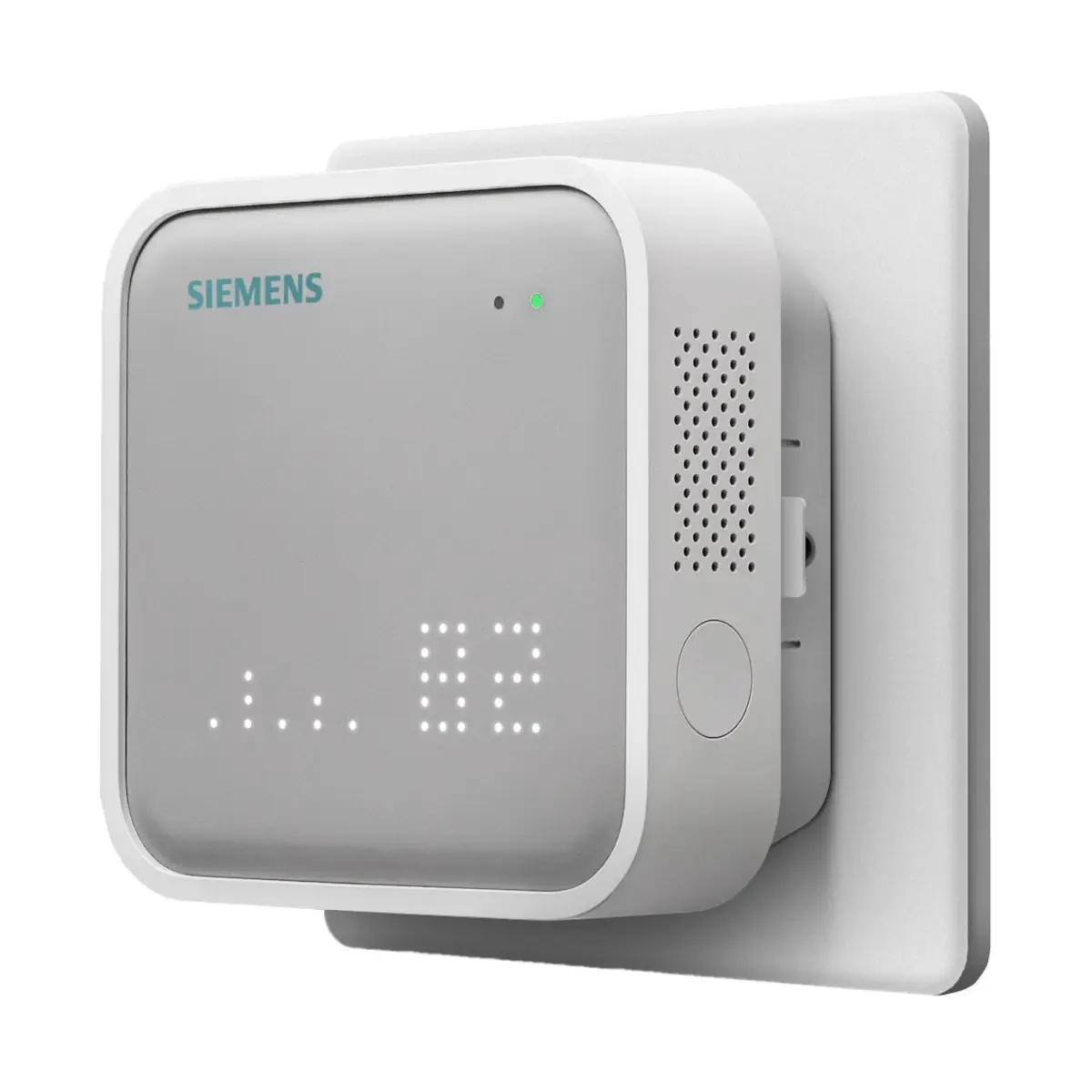

QNA2700D.BA2 to ścienny, wieloparametrowy czujnik jakości powietrza wewnętrznego Symaro™ Indoor air quality multi-sensor firmy Siemens, przeznaczony do monitorowania warunków w pomieszczeniach oraz do współpracy z systemami automatyki budynkowej jako czujnik pomiarowy i/lub jednostka wyświetlająca. Urządzenie oferuje pomiar 7 w 1 (temperatura, wilgotność względna, CO₂, TVOC, PM2.5, poziom dźwięku i natężenie oświetlenia), prezentację wartości na wyświetlaczu oraz wskaźnik jakości powietrza. Wersja BACnet MS/TP zapewnia komunikację w standardzie BACnet oraz zasilanie AC/DC 12…24 V lub przez USB Type C (5 V, 2 A).

Najważniejsze cechy

• Producent: Siemens
• Model: QNA2700D.BA2
• Typ: wieloczujnik jakości powietrza wewnętrznego (IAQ), montaż na ścianie
• Certyfikacja: RESET Air Accredited Indoor Monitor & Data Provider
• Zgodność (zastosowanie pod certyfikacje budynków): WELL, LEED (dobrostan użytkowników)
• Zakres pomiarów (7 w 1): temperatura, wilgotność względna, CO₂, TVOC, PM2.5, poziom dźwięku, natężenie oświetlenia
• Wskaźnik jakości powietrza: wynik/score w czasie rzeczywistym (0…100) oraz status Good / Fair / Poor
• Komunikacja: BACnet MS/TP (MS/TP & Ethernet IP z In-Wall Mount), transmisja co 10 s (bez bufora danych i COV)
• Zasilanie: AC/DC 12…24 V lub USB Type C (5 V, 2 A)
• Bateria podtrzymania (moduł czujnika): Li-Ion 2000 mAh @ 3.7 V, do 4 h podtrzymania przy krótkich przerwach zasilania
• Stopień ochrony obudowy: IP30 (EN60529)

Zastosowanie

QNA2700D.BA2 służy do bieżącego monitorowania jakości powietrza w pomieszczeniach i budynkach. Typowe zastosowania obejmują:

• komercyjne budynki biurowe,
• infrastrukturę publiczną.

Co mierzy czujnik (7 w 1)

Urządzenie zbiera wartości z pięciu czujników środowiskowych oraz dwóch parametrów uzupełniających:

• Temperatura
• Wilgotność względna
• Stężenie CO₂
• Stężenie TVOC
• Stężenie pyłu PM2.5
• Poziom dźwięku (sound pressure)
• Natężenie oświetlenia (illuminance)

Wskaźnik jakości powietrza i prezentacja danych

Indeks jakości powietrza (Air quality index)

• 80…100: Good
• 60…80: Fair
• 0…60: Poor

Wyświetlacz i obsługa przyciskiem

• LED matrix display prezentuje wartości pomiarowe czujników środowiskowych.
• Air quality index indicator sygnalizuje jakość powietrza (Poor / Fair / Good).
• Przycisk Power / Display: pojedyncze kliknięcie uruchamia cykliczne wyświetlanie (dwukrotnie) w kolejności: temperatura → wilgotność → CO₂ → TVOC → PM2.5 → zegar → poziom baterii. Kolejne kliknięcie podczas przewijania zatrzymuje wskazanie na aktualnym ekranie; po kilku sekundach urządzenie wraca do stanu początkowego.
• Reset: przycisk reset na obudowie.

Komunikacja BACnet (QNA2700D.BA2)

• Protokół: BACnet MS/TP (MS/TP master)
• Szybkości transmisji (baud rate): 9600, 19200, 38400, 57600, 76800, 115200
• Częstotliwość transmisji: 10 s
• Obsługiwane obiekty: 9 obiektów Analog Input (AI [0]…AI [8]) do odczytu parametrów jakości środowiska

Mapowanie wartości na obiekty BACnet (Analog Input)

• AI/0 – Temperature: 0…90 °C
• AI/1 – Relative humidity: 0…100 % r.h.
• AI/2 – Carbon dioxide: 400…5000 ppm
• AI/3 – TVOC: 20…60000 ppb
• AI/4 – PM2.5: 0…1000 µg/m³
• AI/5 – Light: 0…64000 lux
• AI/6 – Noise: 48…90 dBA (A-weighted)
• AI/7 – Air quality score: 0…100
• AI/8 – Temperature Fahrenheit: 32…194 °F

Zasilanie i pobór mocy

• Zasilanie (wersja BA2): AC/DC 12…24 V lub USB Type C (5 V, 2 A)
• Uwaga dla zasilania USB Type C: stosować dedykowany zasilacz ścienny 5 V / 2 A; nie podłączać do portów USB komputerów lub urządzeń przeznaczonych głównie do transmisji danych (ryzyko niewystarczającego zasilania i nieprawidłowej pracy).
• Pobór mocy (praca): 1.76 W (max. 2.6 W, 6.5 W z ładowaniem baterii)
• Zużycie energii (łącznie): < 1.3 kWh na miesiąc (praca przez 30 dni)
• Bateria podtrzymania: akumulator Li-Ion 2000 mAh @ 3.7 V, do 4 h podtrzymania zasilania modułu czujnika

Dane techniczne czujników

• Wilgotność względna: 0…100 % r.h.; dokładność ±3 % r.h. w zakresie komfortu (30…70 %), ±5 % w pełnym zakresie; rozdzielczość 0.01 % r.h.; czujnik CMOS
• Temperatura: 0…90 °C (32…194 °F); dokładność ±1 °C; rozdzielczość 0.015 °C; czujnik CMOS
• CO₂: 400…5000 ppm; dokładność ±75 ppm lub ±10% wskazania (większa z wartości); rozdzielczość 1 ppm; czujnik NDIR z automatyczną kalibracją bazową (ABC)
• TVOC: 20…36000 ppb; dokładność ±15% wskazania; rozdzielczość 1 ppb; czujnik wielopikselowy MOS
• PM2.5: 0…1000 µg/m³; dokładność ±15 µg/m³ (0…100 µg/m³), ±15% wskazania (100…1000 µg/m³); rozdzielczość 1 µg/m³; czujnik optyczny laserowy (rozpraszanie światła)
• Natężenie oświetlenia: 0.96…64000 lux; dokładność ±10%; rozdzielczość 0.1 lux; fotodioda z konwerterem światło->cyfra
• Poziom dźwięku: 48…90 dBA; dokładność ±3 dBA Leq; rozdzielczość 0.1 dBA; analogowy mikrofon MEMS; SNR typ. 61 dBA (20 Hz…20 kHz)

Warunki pracy i wykonanie

• Stopień ochrony: IP30 (EN60529)
• Warunki pracy: -5…+40 °C; 0…95 % r.h. (bez kondensacji); klasa 3M2
• Warunki transportu: -20…+60 °C; <95 % r.h.; klasa 2M2
• Warunki składowania: -20…+60 °C; 0…95 % r.h. (bez kondensacji); klasa 1M2
• Kolor: panel szary, ramka biała
• Masa z opakowaniem: 0.677 kg

Montaż – zalecenia

• Sposób montażu: na ścianie; urządzenie przystosowane do montażu na płytach g-k, na puszce instalacyjnej oraz montażu natynkowego.
• Rekomendowana wysokość: 1.5 m nad podłogą (jeśli to niemożliwe – nie niżej niż 0.9 m).
• Nie montować w wnękach, na półkach, za zasłonami/drzwiami ani nad lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego nasłonecznienia i przeciągów.
• Unikać stref nieogrzewanych/niechłodzonych (np. ściany zewnętrzne).
• Uszczelnić puszkę instalacyjną lub rurę instalacyjną, ponieważ ruchy powietrza mogą wpływać na wskazania.
• Zalecany dystans: co najmniej 5 m od otwieranych okien, filtrów powietrza i nawiewników świeżego powietrza.

Zawartość zestawu (QNA2700D.BA2)

• Sensor module
• Surface mount – wersja BACnet MS/TP
• In-wall mount:
  • backpack z zaciskami,
  • osłona puszki, płyta montażowa,
  • zestaw śrub i wkładek z tworzywa.

Konserwacja

• W standardowym środowisku wewnętrznym czujniki są bezobsługowe przez 36 miesięcy.
• Przedni moduł czujnika może być wymieniany w razie potrzeby.

Podsumowanie

Siemens QNA2700D.BA2 to zaawansowany czujnik jakości powietrza do pomieszczeń, który łączy 7 kluczowych pomiarów z czytelną prezentacją danych oraz integracją z automatyką budynkową przez BACnet MS/TP. Zasilanie AC/DC 12…24 V lub USB-C, akumulator podtrzymujący oraz wskaźnik IAQ (score 0…100) czynią go praktycznym rozwiązaniem do stałego monitoringu warunków środowiskowych w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QNA2700D.BA2 posiada oznaczenie CE oraz deklarację zgodności UKCA i RCM zgodnie z dokumentacją producenta.
• Produkt spełnia wymagania RoHS (Dyrektywa 2011/65/UE dotycząca ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektronicznym).
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie oraz wbudowany akumulator należy przekazać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
• Urządzenie przeznaczone jest do stosowania wewnątrz budynków, w suchych miejscach. Unikać kontaktu z cieczami. Nie zanurzać urządzenia w cieczy i nie czyścić go rozpuszczalnikami ani środkami na bazie cieczy; przed czyszczeniem odłączyć zasilanie i używać lekko wilgotnej ściereczki.
• Nie demontować i nie otwierać urządzenia. Grozi to porażeniem prądem przy podłączonym zasilaniu oraz może prowadzić do uszkodzenia produktu.
• Nie wkładać żadnych przedmiotów do otworów i szczelin wentylacyjnych urządzenia.
• Podczas montażu należy zachować co najmniej 2 cale (ok. 5 cm) wolnej przestrzeni przy otworach wentylacyjnych oraz co najmniej 20 cm odstępu od ciała podczas pracy urządzenia radiowego, zgodnie z informacjami regulacyjnymi producenta.
• Montaż i uruchomienie należy wykonać zgodnie z instrukcją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie obowiązujących przepisów może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie należy zamontować w odpowiednim miejscu: zalecana wysokość montażu to ok. 1,5 m nad podłogą, nie mniej niż 0,9 m; nie montować we wnękach, za zasłonami, za drzwiami, nad lub w pobliżu źródeł ciepła, w miejscach nasłonecznionych, narażonych na przeciągi oraz przy nieizolowanych ścianach zewnętrznych.
• Urządzenie należy montować co najmniej 5 m od otwieranych okien, filtrów powietrza i nawiewników świeżego powietrza. Jeśli nie jest to możliwe, należy umieścić urządzenie centralnie między oknami i bliżej powrotu powietrza niż nawiewu.
• Należy uszczelnić puszkę instalacyjną lub rurę instalacyjną, jeśli są stosowane, ponieważ przepływ powietrza może wpływać na dokładność pomiarów.
• Przed montażem zaleca się wykonanie konfiguracji i uruchomienia urządzenia. Moduł czujnika należy zasilać wyłącznie przez odpowiednią podstawę zasilaną przez USB Type C lub AC/DC 12...24 V, zgodnie z dokumentacją producenta.
• Podczas wykonywania połączeń przewodowych BACnet MSTP / RS-485 należy bezwzględnie wyłączyć zasilanie. Okablowanie należy wykonać zgodnie z dokumentacją producenta, w topologii magistrali i z właściwymi elementami terminującymi.
• Urządzenie zawiera akumulator litowo-jonowy. Nie dopuszczać do kontaktu akumulatora z wodą i nie nagrzewać go do temperatury powyżej 60°C, ponieważ grozi to pożarem, zwarciem lub wybuchem.
• W przypadku wycieku akumulatora unikać kontaktu ze skórą, oczami i błonami śluzowymi. Wyciekniety akumulator usuwać z komory wyłącznie przy użyciu ściereczki.
• Akumulator nie jest przeznaczony do samodzielnej wymiany przez użytkownika. Wymianę może wykonywać wyłącznie Siemens lub autoryzowany serwis. Nieprawidłowa wymiana lub naprawa może spowodować uszkodzenie akumulatora, przegrzanie albo obrażenia.
• Akumulatora nie wolno spalać. Transport urządzenia z akumulatorem należy prowadzić zgodnie z krajowymi i międzynarodowymi przepisami dotyczącymi materiałów niebezpiecznych.
• W przypadku przechowywania urządzenia należy upewnić się, że jest całkowicie wyłączone, a akumulator naładowany co najmniej do 85%, aby zapobiec jego uszkodzeniu wskutek nadmiernego rozładowania.
• Urządzenie generuje energię o częstotliwości radiowej. Aby ograniczyć ryzyko zakłóceń komunikacji radiowej, należy instalować i użytkować je zgodnie z instrukcją montażu oraz informacjami dotyczącymi zgodności regulacyjnej.
• W celu ograniczenia ryzyka nieuprawnionego dostępu do systemu urządzenie sieciowe należy podłączać wyłącznie wtedy, gdy jest to konieczne, oraz stosować odpowiednie środki cyberbezpieczeństwa, takie jak zapory sieciowe, segmentacja sieci i bieżące aktualizacje.
