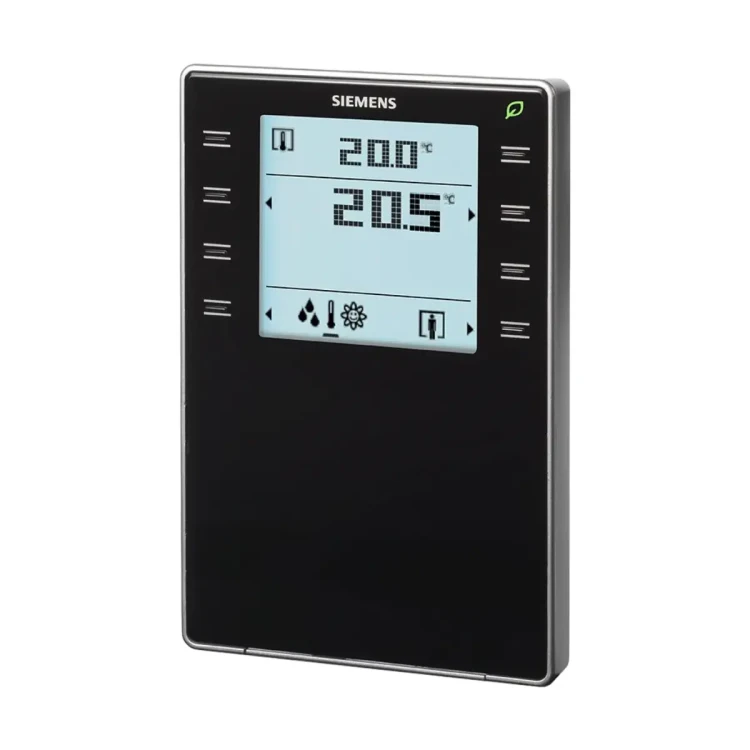

QMX3.P74-1BSC Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, wilgotności i CO2, podświetlanym wyświetlaczem, komunikacja KNX S-Mode lub PL-Link, kolor czarny

QMX3.P74-1BSC to naścienny czujnik i zadajnik pomieszczeniowy Siemens (Desigo™ TRA) z komunikacją KNX / KNX PL-Link, przeznaczony do automatyki pomieszczeniowej. Urządzenie mierzy temperaturę, wilgotność względną oraz stężenie CO2, a wyniki prezentuje na podświetlanym wyświetlaczu LCD. Wersja -1BSC posiada obudowę w kolorze czarnym (podobny do RAL9005) i jest zasilana bezpośrednio z magistrali KNX / PL-Link (DC 21…30 V).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P74-1BSC
• Numer magazynowy: S55624-H127
• Typ: naścienny czujnik i zadajnik pomieszczeniowy z komunikacją KNX / KNX PL-Link
• Pomiary: temperatura, wilgotność względna, CO2
• Wyświetlacz: podświetlany LCD (np. temperatura w pomieszczeniu, tryb pracy itp.)
• Wskaźniki LED: LED „Zielony Listek” (funkcja efektywności energetycznej) oraz diody LED ułatwiające orientację/stany w ciemnych pomieszczeniach
• Zasilanie: z magistrali KNX / PL-Link, DC 21…30 V
• Pobór prądu: max 15 mA przy DC 24 V
• Stopień ochrony: IP30
• Klasa ochrony: III
• Kolor (wersja -1BSC): czarny podobny do RAL9005
• Masa (łącznie): 216 g (zadajnik 132 g + podstawka 20 g + opakowanie 64 g)

Zastosowanie / integracja

• KNX PL-Link (do Desigo™ Room Automation): sterownik automatycznie określa funkcjonalność wyświetlacza i przycisków dotykowych.
• KNX S-mode: pomiary i wskazania wartości oraz realizacja funkcji regulacji/sterowania w ramach KNX.

Pomiary i wskazania

• Temperatura w pomieszczeniu
• Wilgotność względna
• Stężenie CO2
• Wskazania zewnętrzne (zależnie od konfiguracji systemu): temperatura zewnętrzna, wilgotność zewnętrzna, stan styku okiennego

Regulacja i sterowanie (funkcje systemowe)

• Regulacja (przełącznik progowy): wilgotności względnej oraz stężenia CO2
• Regulacja (regulator PID – KNX S-mode): temperatury pomieszczenia
• Przełączniki: sterowanie oświetleniem, sterowanie żaluzjami, wybór i zapamiętywanie scen

Ważna informacja dot. CO2

Urządzenia z pomiarem stężenia CO2 nie mogą być stosowane jako urządzenia gwarantujące bezpieczeństwo, np. urządzenia ostrzegające o obecności gazu lub dymu.

Dane techniczne

• Zasilanie (KNX / PL-Link): DC 21…30 V (urządzenie zasilane ze sterownika przez magistralę KNX / PL-Link)
• Pobór prądu: max 15 mA przy DC 24 V
• Czujnik temperatury: NTC, zakres 0…50°C
• Dokładność temperatury: ±0,8 K (5…30°C), ±0,5 K (przy 25°C)
• Czujnik wilgotności względnej: zakres 10…95% r.h.
• Dokładność wilgotności: ±4% (20…80% przy 25°C), ±6% (0…20% oraz 80…95% przy 25°C)
• Czujnik CO2: zakres 400…10000 ppm
• Dokładność CO2 (23°C, 1013 hPa): dla 400…2000 ppm: ±(30 ppm + 4% mierzonej wartości); dla >2000 ppm: obniżona dokładność
• Wpływ temperatury (CO2): typowo ±2 ppm / °C
• Wpływ ciśnienia (CO2): 0,14% mierzonej wartości / hPa
• Dryf długoterminowy (CO2): ±20 ppm rocznie
• Żywotność czujnika CO2: 15 lat
• Stopień ochrony: IP30
• Warunki pracy: 0…50°C, < 85% r.h.
• Transport / składowanie: -25…70°C, < 95% r.h.

Montaż (zalecenia)

• Montaż na ścianie; zalecana wysokość: 1,50 m od podłogi.
• Nie montować we wnękach i na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Uszczelnić puszkę podtynkową – ruchy powietrza mogą wpływać na odczyt z czujnika.
• Przy prowadzeniu przewodów od góry urządzenia należy wyłamać zaznaczony fragment obudowy.

Konserwacja

• Czyszczenie ogólnodostępnymi bezrozpuszczalnikowymi środkami czyszczącymi.
• Nie używać środków mechanicznych (np. szorstkich gąbek) – wyłącznie miękka, wilgotna szmatka.

Wymiary

• Szerokość: 88,4 mm
• Wysokość: 133,4 mm
• Głębokość: 18 mm

Podsumowanie

Siemens QMX3.P74-1BSC to elegancki, naścienny czujnik i zadajnik KNX/PL-Link z podświetlanym LCD oraz pomiarem temperatury, wilgotności i CO2. Dzięki zasilaniu z magistrali, sygnalizacji LED oraz szerokiej kompatybilności zastosowań w automatyce pomieszczeniowej stanowi praktyczny element nowoczesnych systemów Desigo™ i instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE zgodnie z dokumentacją producenta).
• Urządzenie przeznaczone jest do zasilania z magistrali KNX / PL-Link napięciem DC 21...30 V. Klasa izolacji III.
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC. Nieprawidłowe podłączenie może spowodować uszkodzenie produktu.
• Produkt należy montować wyłącznie na ścianie, zgodnie z instrukcją montażu producenta.
• Zalecana wysokość montażu wynosi 1,5 m od podłogi.
• Nie montować we wnękach, półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania promieni słonecznych oraz przeciągów.
• Puszkę podtynkową oraz rurkę instalacyjną należy uszczelnić, aby zapobiec dostawaniu się ciepłego lub zimnego powietrza, które może zakłócić pomiary czujników.
• Należy przestrzegać dopuszczalnych warunków środowiskowych pracy: temperatura 0...50°C, wilgotność poniżej 85% r.h.
• Stopień ochrony obudowy: IP30. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w warunkach zgodnych z dokumentacją producenta.
• Wbudowany czujnik CO2 służy do pomiaru stężenia CO2 i nie może być stosowany jako urządzenie gwarantujące bezpieczeństwo, takie jak urządzenie ostrzegające o obecności gazu lub dymu.
• Nieprzestrzeganie zaleceń dotyczących transportu, składowania lub montażu może niekorzystnie wpłynąć na dokładność pomiarów w pierwszych dniach pracy.
• Do czyszczenia używać wyłącznie ogólnodostępnych, bezrozpuszczalnikowych środków czyszczących oraz miękkiej, wilgotnej szmatki. Nie stosować środków mechanicznych ani szorstkich materiałów.
• Demontaż i serwis należy wykonywać zgodnie z instrukcją producenta.

Pliki do pobrania:
QMX3.P74-1BSC Karta katalogowa
