QMX3.P40 Pomieszczeniowy czujnik temperatury i wilgotności, komunikacja KNX S-Mode lub PL-Link

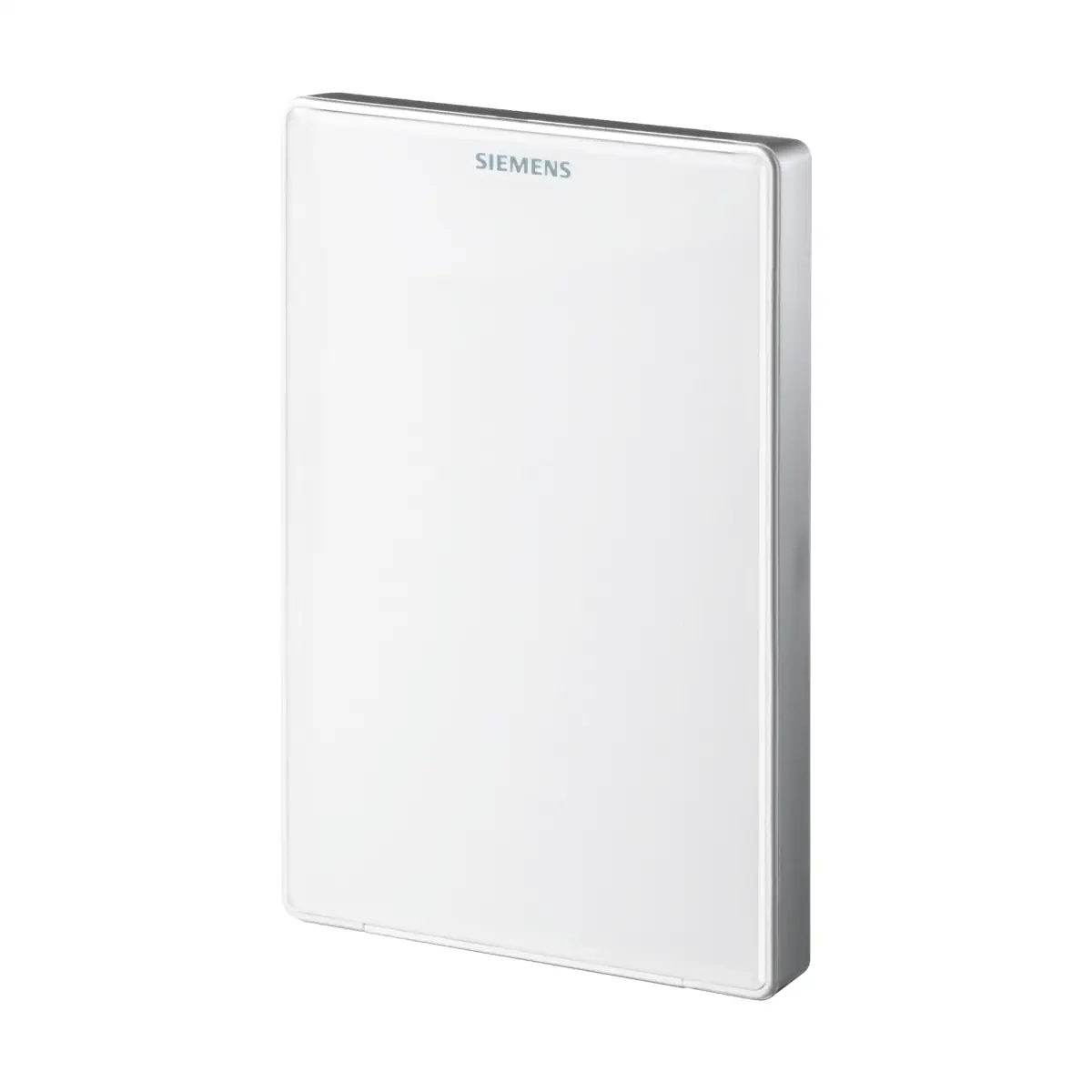

QMX3.P40 to naścienny czujnik pomieszczeniowy Siemens z rodziny Desigo™ TRA, przeznaczony do pracy w instalacjach automatyki budynkowej z komunikacją KNX PL-Link, KNX S-mode oraz KNX LTE-Mode. Model ten realizuje pomiar temperatury oraz wilgotności względnej, a następnie udostępnia te dane w systemie przez magistralę KNX / PL-Link (urządzenie jest z niej zasilane).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P40
• Typ: naścienny czujnik pomieszczeniowy
• Komunikacja: KNX PL-Link / KNX S-mode / KNX LTE-Mode
• Pomiary: temperatura, wilgotność względna
• Zasilanie: z magistrali KNX / PL-Link (DC 21…30 V)
• Pobór prądu: maks. 7,5 mA przy DC 24 V
• Stopień ochrony obudowy: IP30
• Klasa izolacji: III

Warianty wykonania / numery zamówieniowe

• QMX3.P40 – numer magazynowy: S55624-H116 (kolor: tytanowy biały, podobny do RAL9010)
• QMX3.P40-1BSC – numer magazynowy: S55624-H124 (kolor: czarny, podobny do RAL9005)

Zastosowanie / kompatybilność

• Pomiar parametrów środowiskowych w pomieszczeniu: temperatury oraz wilgotności względnej.
• W trybie KNX LTE-Mode możliwy jest dostęp do informacji z czujnika QMX3.P40.

Montaż i zalecenia instalacyjne

• Montaż na ścianie; zalecana wysokość instalacji: 1,50 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca oraz przeciągów.
• Uszczelnić puszkę podtynkową – ruchy powietrza mogą wpływać na odczyt czujnika.
• Rurka instalacyjna powinna być uszczelniona, aby zapobiec przedostawaniu się ciepłego/zimnego powietrza mogącego zakłócić pomiary temperatury.

Konserwacja i ważne uwagi

• Do czyszczenia stosować ogólnodostępne środki bez rozpuszczalników.
• Nie używać środków mechanicznych (np. szorstkiej gąbki) – zalecana miękka, wilgotna szmatka.
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do 230 V AC.

Dane techniczne

• Napięcie zasilania (KNX / PL-Link): DC 21…30 V
• Pobór prądu: maks. 7,5 mA (przy DC 24 V)
• Czujnik temperatury: NTC
• Zakres pomiaru temperatury: 0…50°C
• Dokładność pomiaru temperatury (5…30°C): ±0,8 K
• Dokładność pomiaru temperatury (25°C): ±0,5 K
• Zakres pomiaru wilgotności: 10%…95% r.h.
• Dokładność wilgotności (20%…80%): ±4% (przy 25°C)
• Dokładność wilgotności (0%…20%, 80%…95%): ±6% (przy 25°C)
• Stopień ochrony: IP30
• Warunki otoczenia (praca): 0…50°C; < 85% r.h.
• Warunki otoczenia (transport): -25…70°C; < 95% r.h.
• Masa: urządzenie 85 g, podstawka 20 g, opakowanie 64 g, łącznie 169 g

Wymiary

• Szerokość: 88,4 mm
• Wysokość: 133,4 mm
• Głębokość: 18 mm

Podsumowanie

Siemens QMX3.P40 to kompaktowy, naścienny czujnik do systemów KNX / PL-Link, zapewniający pomiar temperatury i wilgotności względnej w pomieszczeniu. Zasilanie z magistrali, stopień ochrony IP30 oraz precyzyjne parametry pomiarowe czynią go praktycznym elementem automatyki pomieszczeń w rozwiązaniach Desigo™ i instalacjach KNX.
