QMX2.P33 Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, podświetlanym wyświetlaczem, komunikacja KNX PL-Link

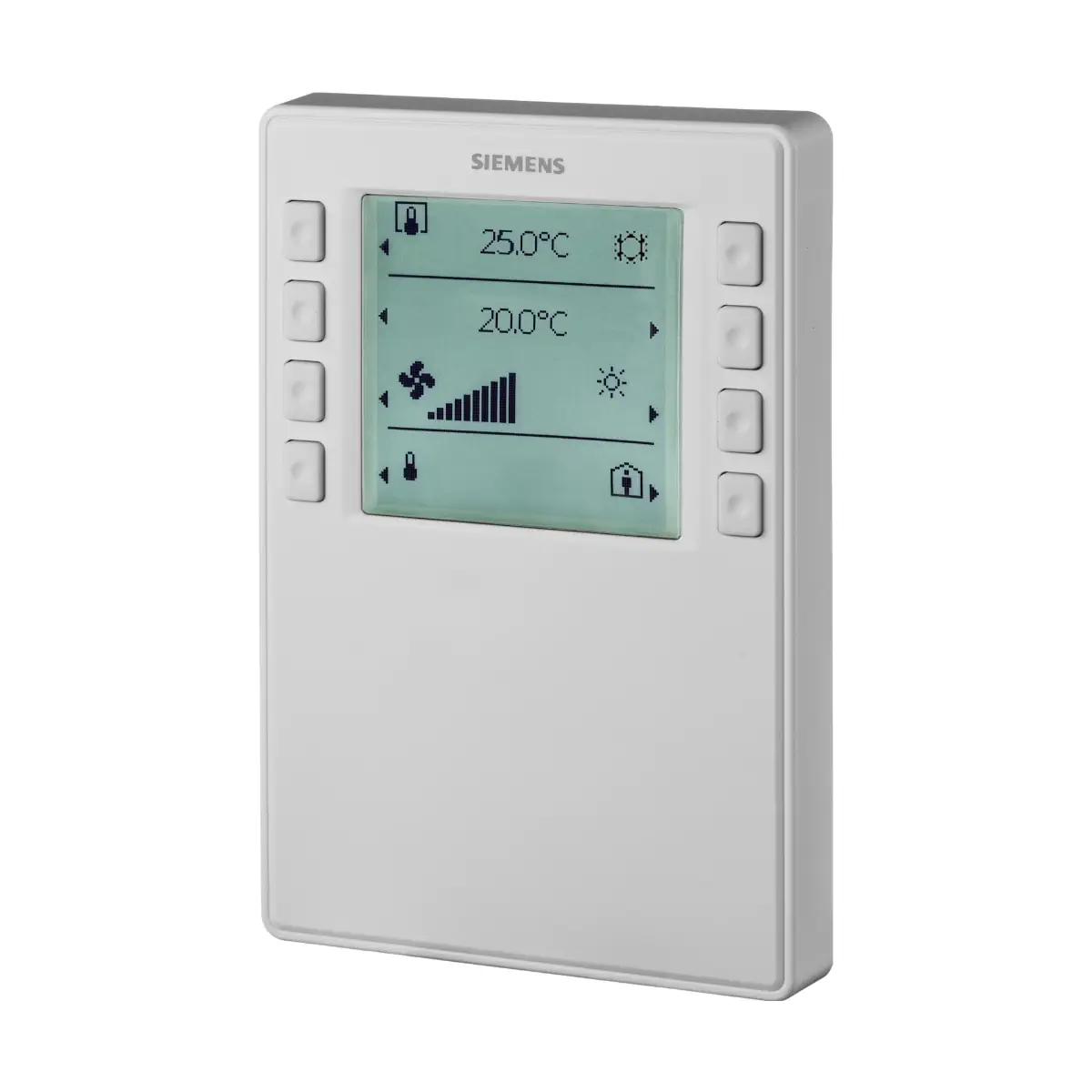

Siemens QMX2.P33 to naścienny zadajnik pomieszczeniowy z czujnikiem temperatury i komunikacją KNX PL-Link, przeznaczony do systemu Desigo™ Total Room Automation (TRA). Urządzenie mierzy temperaturę w pomieszczeniu, prezentuje informacje na wyświetlaczu LCD i umożliwia obsługę funkcji pomieszczeniowych przypisanych przez sterownik (plug & play). Zasilanie realizowane jest bezpośrednio z magistrali KNX PL-Link.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX2.P33
• Numer katalogowy: S55624-H118
• Typ urządzenia: zadajnik pomieszczeniowy (naścienny) z czujnikiem temperatury
• Komunikacja: KNX PL-Link (dla TRA, funkcjonalność plug & play)
• Wyświetlacz: LCD (prezentacja m.in. temperatury, trybu pracy itp.)
• Obsługa: 8 przycisków
• Zasilanie: z magistrali KNX PL-Link
• Czujnik wilgotności: nie (dotyczy wyłącznie QMX2.P33)

Zastosowanie

QMX2.P33 służy do pomiaru i wyświetlania temperatury pomieszczenia oraz do obsługi funkcji pomieszczeniowych w instalacjach automatyki budynkowej Desigo TRA, takich jak m.in. sterowanie wentylatorem oraz wybór trybu pracy (zależnie od aplikacji załadowanej w sterowniku).

Urządzenie współpracuje ze sterownikami Desigo TRA i komunikuje się z nimi przez KNX PL-Link.

Funkcje i obsługa

Wyświetlacz LCD

• Wyświetlanie temperatury w °C lub °F.
• Wskazanie wybranego elementu na ekranie (widoczna strzałka).
• Prezentacja informacji systemowych, np. stan grzania/chłodzenia (informacyjnie – bez ręcznego przełączania) oraz sygnalizacja otwartego okna (gdy aktywny jest podłączony styk okienny).
• Wyświetlanie wartości zadanej temperatury (względnej lub bezwzględnej) – w zależności od konfiguracji/systemu.

Obsługa przyciskami (8 przycisków)

• Ustawianie wartości zadanej temperatury (przyciskami).
• Ustawianie prędkości wentylatora (w tym tryb automatyczny – zależnie od konfiguracji).
• Ustawianie trybu pracy pomieszczenia (zależnie od konfiguracji).
• Obsługa stanu zajętości (np. przełącznik obecności / przedłużenie komfortu – jeśli funkcja jest włączona w systemie).
• Funkcje inżynierskie (kombinacja przycisków) m.in.: tryb programowania, test połączenia, przywrócenie ustawień fabrycznych.

Komunikacja KNX PL-Link i zasilanie

• Interfejs: KNX / PL-Link
• Protokół: KNX PL-LINK
• Prędkość transmisji: 9.6 kbps
• Napięcie robocze: DC 21…30 V (KNX / PL-Link)
• Maks. pobór prądu: 7…10 mA
• Polaryzacja linii: PL+, PL-
• Terminator magistrali: nie wymagane

Dane techniczne (QMX2.P33)

• Czujnik temperatury: rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność pomiaru (5…30 °C): ±0.8 °C
• Dokładność pomiaru (25 °C): ±0.5 °C
• Stopień ochrony obudowy (EN 60529): IP30 (IP33 dla części powierzchniowych)
• Klasa ochrony: Class III
• Warunki otoczenia – praca: 0…50 °C, <85% w.w.
• Warunki otoczenia – transport: -25…70 °C, <95% w.w.
• Kolor: Signal white (RAL9003)
• Waga: 146 g

Okablowanie (w skrócie)

• Typ przewodu: 2-żyłowa skrętka (linka lub drut)
• Długość pojedynczego przewodu (sterownik → zadajnik): < 1000 m
• Przekrój przewodu: 0.5…1.5 mm²
• Standard wtyku KNX: średnica przewodu 0.8 mm, max. 1.0 mm (tylko drut)
• Uwaga instalacyjna: przewody nie są zamienne (przy zamienionej polaryzacji komunikacja nie działa).

Montaż

• Montaż: naścienny lub na drzwiach szafy sterowniczej
• Zalecana wysokość montażu: 1.5 m nad podłogą
• Podstawa montażowa: otwory dla typowych puszek montażowych (UE, Wielka Brytania itp.) oraz możliwość wprowadzenia przewodów od środka, z góry i od dołu
• Zalecenia: unikać zagłębień, zasłon/drzwi, źródeł ciepła, bezpośredniego słońca i przeciągów; w razie potrzeby uszczelnić kanał przewodu/rurkę (przepływ powietrza może wpływać na pomiar)
• Wymiary: 89 × 133 × 21 mm

Podsumowanie

Siemens QMX2.P33 to elegancki zadajnik pomieszczeniowy KNX PL-Link do systemów Desigo TRA, który zapewnia pomiar temperatury, czytelny wyświetlacz LCD oraz wygodną obsługę funkcji pomieszczeniowych za pomocą 8 przycisków. Zasilanie z magistrali i komunikacja plug & play upraszczają uruchomienie i integrację w aplikacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do montażu naściennego lub na drzwiach szafy sterowniczej, zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne klasy ochrony III, zasilane przez magistralę KNX PL-Link napięciem DC 21...30 V.
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do AC 230 V. Podłączenie do niewłaściwego napięcia może spowodować uszkodzenie urządzenia lub instalacji.
• Do podłączenia należy używać wyłącznie właściwych przewodów do magistrali KNX PL-Link oraz przestrzegać właściwej polaryzacji połączeń.
• Nie zamieniać przewodów kabla KNX PL-Link. Mimo zabezpieczenia przed wadliwym okablowaniem komunikacja nie działa przy zamienionych przewodach.
• Nie podłączać magistrali KNX / KNX PL-Link do wtyku narzędziowego. Wtyk narzędziowy służy wyłącznie do podłączenia narzędzi serwisowych.
• Montaż, instalację, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa i przepisami instalacyjnymi.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała lub uszkodzenie mienia.
• Przed uruchomieniem należy upewnić się, że odpowiednia aplikacja została załadowana do podłączonego sterownika.
• Nie montować urządzenia w zagłębieniach, półkach, za zasłonami lub drzwiami ani powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego promieniowania słonecznego oraz przeciągów, ponieważ mogą wpływać na dokładność pomiaru temperatury.
• W razie potrzeby należy uszczelnić kanał przewodu lub rurkę instalacyjną, aby przepływ powietrza nie zakłócał pomiaru.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: podczas pracy w temperaturze 0...50°C i przy wilgotności powietrza poniżej 85% RH.
• Stopień ochrony obudowy: IP30, a dla części powierzchniowych IP33. Produkt nie jest przeznaczony do pracy w warunkach przekraczających deklarowaną klasę ochrony.
• Przywrócenie ustawień fabrycznych usuwa wszystkie dane użytkownika i ustawienia konfiguracyjne. Operacja jest nieodwracalna.
• Urządzenie czyścić wyłącznie bezrozpuszczalnikowymi środkami czyszczącymi; nie stosować szorstkich ani mechanicznych środków czyszczących. Używać tylko miękkiej, wilgotnej ściereczki.
• Nie wyrzucać z odpadami komunalnymi. Produkt stanowi zużyty sprzęt elektryczny i elektroniczny i musi być utylizowany zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
