QMX2.P43 Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury i wilgotności, podświetlanym wyświetlaczem, komunikacja KNX PL-Link

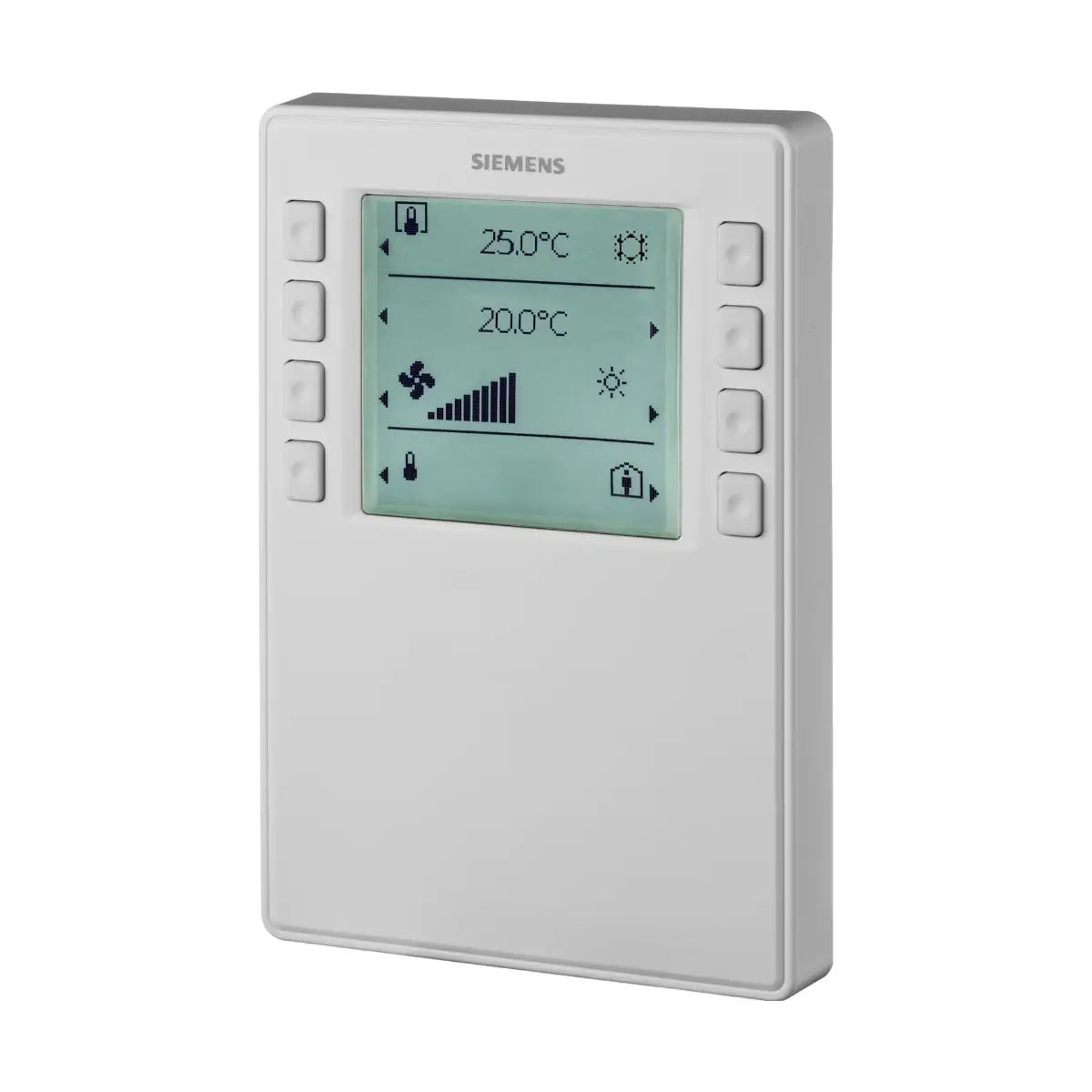

Siemens QMX2.P43 to naścienny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury i wilgotności oraz komunikacją KNX PL-Link, przeznaczony do systemów Desigo™ Total Room Automation (TRA). Urządzenie umożliwia pomiar i prezentację parametrów w pomieszczeniu na wyświetlaczu LCD oraz wygodną obsługę funkcji pomieszczeniowych za pomocą 8 przycisków. Zasilanie realizowane jest bezpośrednio z magistrali KNX PL-Link.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX2.P43
• Numer katalogowy: S55624-H117
• Typ: zadajnik pomieszczeniowy z czujnikiem temperatury i wilgotności
• Komunikacja: KNX PL-Link (plug & play dla TRA)
• Zasilanie: poprzez KNX PL-Link
• Wyświetlacz: LCD (prezentacja m.in. temperatury, trybu pracy)
• Obsługa: 8 przycisków (m.in. nastawa wartości zadanej, prędkość wentylatora, tryb pracy, zajętość)
• Montaż: naścienny oraz na drzwiach szafy sterowniczej
• Kolor obudowy: Signal white (RAL9003)
• Masa: 146 g

Zastosowanie

• Pomiar i wyświetlanie temperatury oraz wilgotności w pomieszczeniu.
• Obsługa funkcji pomieszczeniowych (np. sterowanie wentylatorami i trybami pracy) zgodnie z konfiguracją systemu.
• Wskazania dodatkowe dostępne z systemu (np. otwarte okno, jakość powietrza w pomieszczeniu, temperatura i wilgotność zewnętrzna – zależnie od aplikacji na sterowniku).

Funkcje i obsługa

Wyświetlacz LCD i przyciski

• Prezentacja wartości w °C lub °F oraz wilgotności w % w.w. (zgodnie z konfiguracją).
• Nastawa temperatury przyciskami (ustawianie wartości zadanej).
• Obsługa wentylatora (prezentacja/ustawianie prędkości – zależnie od konfiguracji).
• Obsługa trybu pracy pomieszczenia (ustawianie trybu – zależnie od konfiguracji).
• Obsługa stanu zajętości (przełącznik obecności / przedłużenie komfortu – jeśli funkcja jest włączona).
• Wskazanie otwartego okna (gdy podłączony styk okienny jest aktywny).
• Wyświetlanie stanu instalacji (grzanie lub chłodzenie / nieaktywne; bez ręcznego przełączania).

Uruchomienie i serwis

• Plug & play: po podłączeniu do KNX PL-Link urządzenie automatycznie komunikuje się z podłączonym sterownikiem.
• Inżyniering i uruchamianie: za pomocą narzędzia ABT (Automation Building Tool) oraz SSA (Setup & Service Assistant).
• Pin programowania i serwisowa dioda LED (z tyłu urządzenia): tryb programowania, test połączenia KNX PL-Link oraz przywracanie ustawień fabrycznych.
• Złącze Jack: do podłączenia narzędzi (urządzenie może być zasilane także ze złącza Jack).

Dane techniczne

• Napięcie robocze (KNX / PL-Link): DC 21…30 V
• Maks. pobór prądu: 7…10 mA
• Interfejs: KNX / PL-Link
• Prędkość transmisji: 9.6 kbps
• Protokół: KNX PL-LINK
• Standard wtyku KNX – średnica przewodu: 0.8 mm, maks. 1.0 mm (tylko drut)
• Typ przewodu: 2-żyłowa skrętka (linka, drut)
• Długość pojedynczego przewodu (sterownik → zadajnik): < 1000 m
• Przekrój przewodu: 0.5…1.5 mm²
• Polaryzacja linii magistrali: PL+, PL-
• Terminator magistrali: nie wymagane

Czujnik temperatury

• Typ czujnika: rezystancyjny NTC
• Zakres pomiaru: 0…50 °C
• Dokładność (5…30 °C): ±0.8 °C
• Dokładność (25 °C): ±0.5 °C

Czujnik wilgotności

• Zakres pomiaru: 10%…95% w.w.
• Dokładność (20%…80% w.w.): ±4% przy 25 °C
• Dokładność (0%…20% oraz 80%…95% w.w.): ±6% przy 25 °C

Warunki otoczenia i ochrona

• Stopień ochrony obudowy (EN 60529): IP30
• Stopień ochrony dla części powierzchniowych: IP33
• Klasa ochrony: Class III
• Temperatura pracy: 0…50 °C
• Wilgotność (praca): < 85% w.w.
• Temperatura transportu: -25…70 °C
• Wilgotność (transport): < 95% w.w.

Montaż i instalacja

• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Unikać montażu w zagłębieniach, na półkach, za zasłonami/drzwiami, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• W razie potrzeby uszczelnić kanał przewodu/rurkę, ponieważ przepływ powietrza może wpływać na dokładność pomiaru.
• Okablowanie KNX PL-Link: przewody nie są zamienne (urządzenie jest zabezpieczone przed wadliwym okablowaniem, ale przy zamienionej polaryzacji komunikacja nie działa).

Podsumowanie

Siemens QMX2.P43 to estetyczny i funkcjonalny zadajnik pomieszczeniowy do systemów Desigo™ TRA, łączący pomiar temperatury i wilgotności z wygodną obsługą funkcji pomieszczeniowych przez KNX PL-Link. Wyświetlacz LCD, 8 przycisków oraz plug & play w środowisku TRA sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych instalacji automatyki budynkowej.
