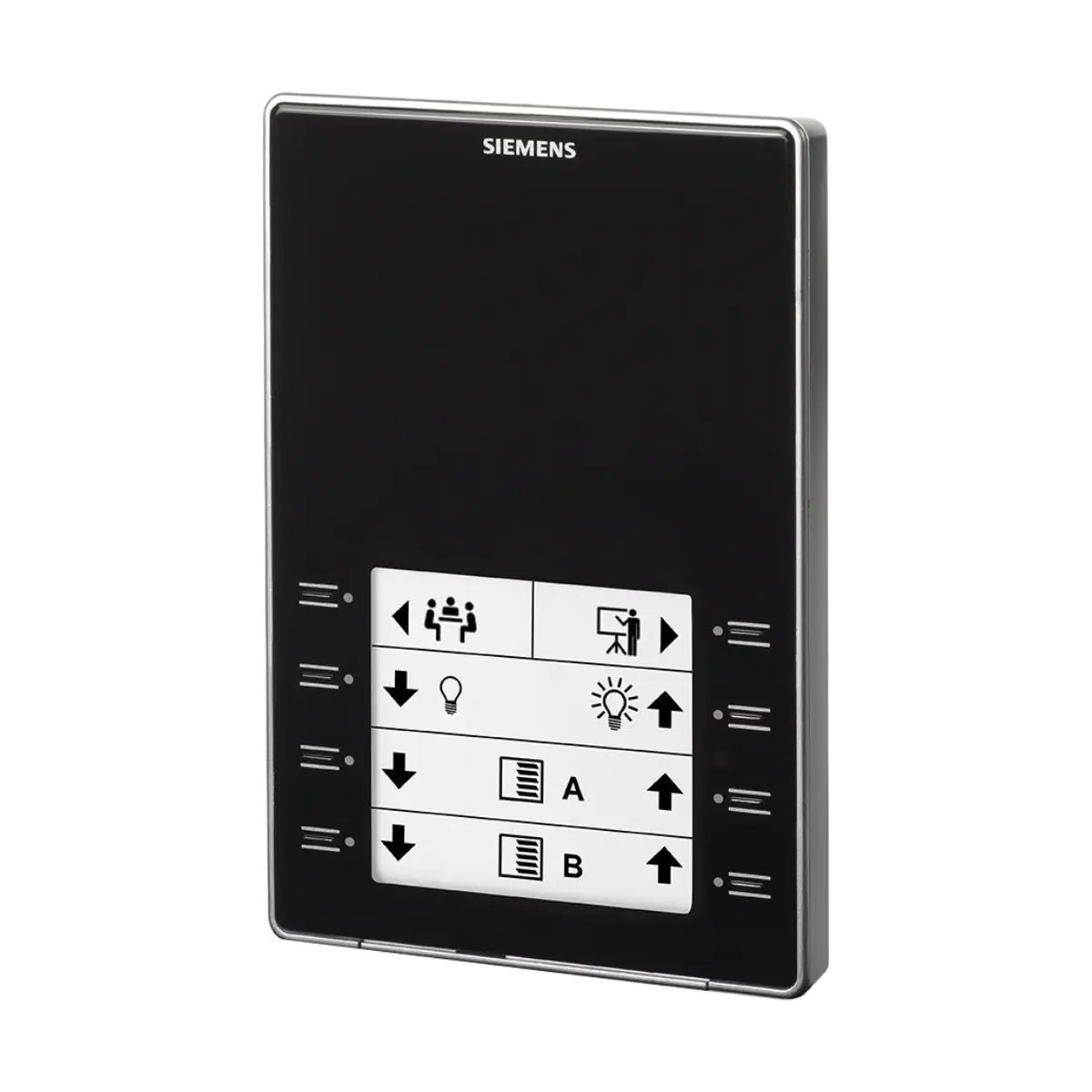

QMX3.P02-1BSC Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, 8 przyciskami do sterowania oświetleniem i/lub żaluzjami, komunikacja KNX S-Mode lub PL-Link, kolor czarny

QMX3.P02-1BSC to naścienny zadajnik pomieszczeniowy KNX / KNX PL-Link firmy Siemens (Desigo™ TRA), przeznaczony do obsługi funkcji pomieszczenia w systemach automatyki budynkowej oraz do pomiaru temperatury. Wersja -1BSC posiada obudowę w kolorze czarnym (zbliżonym do RAL9005) oraz jest zasilana bezpośrednio z magistrali.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P02-1BSC
• Numer magazynowy: S55624-H128
• Rodzaj urządzenia: naścienny zadajnik pomieszczeniowy
• Komunikacja / zasilanie: KNX / KNX PL-Link (zasilany z magistrali)
• Pomiar temperatury: tak
• Obsługa: konfigurowalne przyciski dotykowe
• Oznaczanie funkcji: pole na etykiety (etykieta wymienna, przygotowywana z szablonu)
• Sygnalizacja: diody LED ułatwiające identyfikację stanu w ciemnych pomieszczeniach

Zastosowanie

QMX3.P02-1BSC służy do obsługi funkcji pomieszczenia w instalacjach HVAC i automatyki budynkowej. Sterownik w systemie automatycznie określa funkcjonalność elementów obsługowych (przycisków dotykowych) w zależności od konfiguracji.

Funkcje i działanie

• Pomiar temperatury pomieszczenia i przekazywanie wartości poprzez magistralę KNX / PL-Link.
• Obsługa funkcji pomieszczenia z użyciem konfigurowalnych przycisków dotykowych (np. sterowanie oświetleniem, żaluzjami, wybór i zapamiętywanie scen – zgodnie z konfiguracją KNX).
• Przycisk programowania oraz dioda serwisowa (czerwona) do uruchomienia/serwisowania.

Dane techniczne

• Napięcie zasilania magistrali: DC 21…30 V
• Pobór prądu (DC 24 V): max 7,5 mA
• Czujnik temperatury: rezystancyjny NTC
• Zakres pomiarowy temperatury: 0…50 °C
• Dokładność (5…30 °C): ±0,8 K
• Dokładność (25 °C): ±0,5 K
• Stopień ochrony (EN 60529): IP30
• Klasa izolacji: III
• Warunki pracy: 0…50 °C, < 85% r.h.
• Warunki transportu: -25…70 °C, < 95% r.h.
• Kolor obudowy (wersja -1BSC): czarny (zbliżony do RAL9005)
• Masa: zadajnik 91 g; podstawka 20 g; z opakowaniem 175 g
• Wymiary: 88,4 × 133,4 × 18 mm (szer. × wys. × gł.)

Montaż

• Montaż na ścianie; zalecana wysokość instalacji: ok. 1,50 m od podłogi.
• Nie montować we wnękach i na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego nasłonecznienia i przeciągów.
• Uszczelnić puszkę podtynkową oraz przepust/„rurkę” instalacyjną, ponieważ ruchy powietrza mogą wpływać na pomiar temperatury.
• Przy prowadzeniu przewodów od góry należy wyłamać przeznaczony do tego fragment obudowy.

Konserwacja

• Urządzenie czyścić ogólnodostępnymi, bezrozpuszczalnikowymi środkami czyszczącymi.
• Nie stosować środków mechanicznych (np. szorstkich gąbek) – używać miękkiej, wilgotnej szmatki.

Ważna informacja

• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.

Podsumowanie

Siemens QMX3.P02-1BSC to elegancki, czarny zadajnik pomieszczeniowy z komunikacją KNX / KNX PL-Link, który łączy pomiar temperatury z wygodną obsługą funkcji pomieszczenia dzięki konfigurowalnym przyciskom dotykowym i polu na wymienne etykiety. Zasilanie z magistrali oraz stopień ochrony IP30 czynią go praktycznym elementem nowoczesnych instalacji automatyki budynkowej.

Pliki do pobrania:
QMX3.P02-1BSC Karta katalogowa
