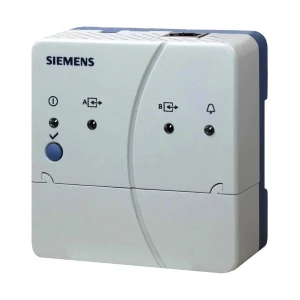

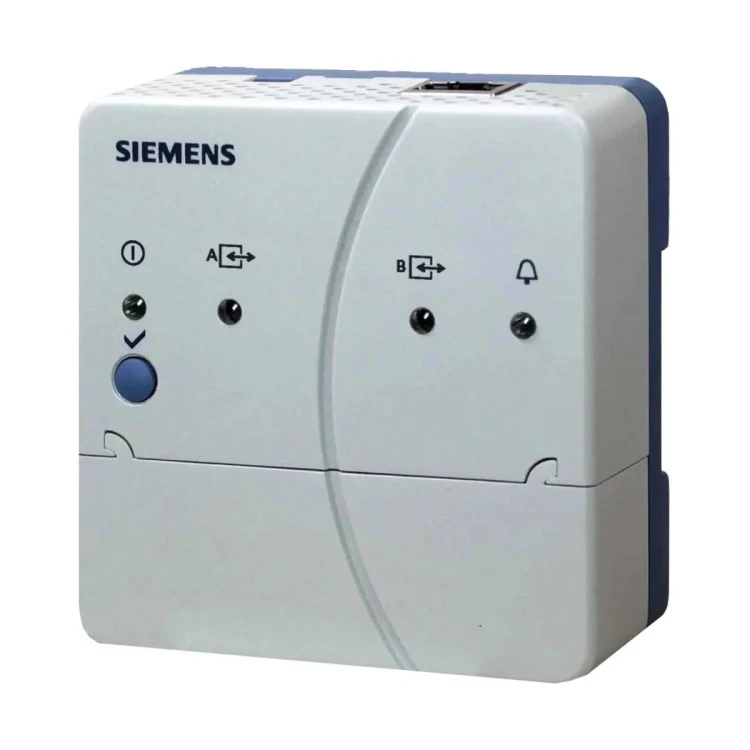

OZW672.01 Web serwer do zdalnej obsługi i monitorowania 1 urządzenia LPB/BSB

OZW672.01 to web serwer Siemens w wersji V5.2, przeznaczony do instalacji LPB/BSB. Umożliwia zdalną obsługę i monitorowanie instalacji przez Internet z poziomu przeglądarki oraz aplikacji Smartphone (iPhone, Android). Model OZW672.01 obsługuje 1 urządzenie LPB/BSB (np. z rodzin Sigmagyr/Albatros), oferując podgląd stanu, alarmowanie, funkcje trendów oraz integrację zewnętrznych aplikacji przez Web API.

Najważniejsze cechy

• Producent: Siemens
• Model: OZW672.01
• Wersja: V5.2
• Typ: web serwer do zdalnej obsługi instalacji LPB/BSB
• Pojemność (lista urządzeń): 1 urządzenie LPB/BSB
• Obsługa: przeglądarka internetowa (PC/Laptop) oraz aplikacja (iPhone, Android)
• Dostęp: przez Internet lub połączenie bezpośrednie
• Połączenie: USB lub Ethernet
• Wejścia: 2 bezpotencjałowe wejścia alarmowe (dwustanowe)
• Alarmy: wyświetlanie komunikatów błędów w przeglądarce
• Powiadomienia e-mail: wysyłanie komunikatów błędów do maks. 4 odbiorców
• Raport systemowy: okresowe wysyłanie raportu do odbiorców e-mail
• Trendy: tworzenie trendów i wysyłanie ich do 2 odbiorców e-mail
• Wskaźnik energii: monitorowanie „Zielonych limitów” z powiadamianiem 2 odbiorców e-mail
• Integracja: serwisy sieciowe dla zewnętrznych aplikacji poprzez Web API
• Szyfrowanie e-mail: https i TLS
• Współpraca z ACS790: możliwość obsługi instalacji z poziomu oprogramowania ACS790 oraz wizualizacja stron www instalacji

Zastosowanie

OZW672.01 przeznaczony jest do zdalnej obsługi i monitorowania instalacji z urządzeniami w sieci LPB/BSB, m.in. w budynkach mieszkalnych i użytkowych (np. domy jedno- i wielorodzinne, biura, szkoły, obiekty sportowe, hotele, obiekty handlowe oraz mniejsze budynki przemysłowe).

Funkcje i możliwości

Zdalna obsługa przez WWW i aplikację

• Zdalne sterowanie i monitorowanie urządzeń w sieci LPB/BSB z poziomu przeglądarki PC/Laptop oraz telefonu typu Smartphone.
• Możliwość równoczesnej obsługi wielu użytkowników (przepustowość połączenia jest dzielona pomiędzy użytkowników).
• Konta użytkowników do pracy zdalnej (grupy użytkowników, język obsługi).
• Możliwość przygotowywania dostosowanych do potrzeb stron www instalacji.

Alarmy, błędy i raporty

• Web serwer rozpoznaje awarie i sygnały błędów przesyłane przez urządzenia LPB/BSB znajdujące się na liście urządzeń.
• Wykrywa także błędy z wejść dwustanowych (bezpotencjałowych) oraz błędy wewnętrzne.
• Możliwość wysyłania komunikatów błędów do maksymalnie 4 odbiorców e-mail (z możliwością ustawienia priorytetu: tylko pilne / wszystkie).
• Raport systemowy może być wysyłany okresowo do odbiorców e-mail zgodnie z ustawionym cyklem.
• Ostatnie 500 błędów oraz sprawozdań systemowych jest zapisywanych w pierścieniowym buforze.

Trendy (rejestracja danych)

• Funkcja trendów dostępna jest od wersji 5.0.
• Dostępnych jest 5 kanałów trendów, w każdym do 100 punktów danych.
• Okres próbkowania (interwał) dla kanału: od 1 s do 24 h.
• Dane trendu mogą być pobierane przez przeglądarkę oraz wysyłane e-mailem do 2 odbiorców.
• Możliwy import/eksport zdefiniowanych trendów.

„Wskaźnik energii” i „Zielone limity”

• Funkcja „Wskaźnik energii” dostępna jest od wersji 4.0.
• Umożliwia odczyt wybranych punktów danych z urządzeń LPB/BSB i porównanie ich do „Zielonych limitów” (limity efektywności energetycznej).
• Może regularnie przesyłać swoje dane e-mailem do maksymalnie 2 odbiorców.
• Funkcja odpowiada normie EN 15232 „Oszczędność energii w budynkach”.

Web API (integracje zewnętrzne)

• „Web Application Programming Interface” (Web API) umożliwia tworzenie serwisów sieciowych na web serwerze dostępnych dla klientów.
• Funkcje Web API wywoływane są przez http lub szyfrowane https; sesja rozpoczyna się od uwierzytelnienia na web serwerze.

Interfejsy i komunikacja

• USB: USB V2.0 (RNDIS), maks. 12 Mb/s; złącze serwera: USB Mini-B; przewód do 3 m (USB A – Mini-B).
• Ethernet: 100BaseTX (IEEE802.3), TCP/IP, Auto MDI-X; złącze RJ45 (ekranowany); przewód kat. 5 (UTP lub STP), do 100 m.
• Magistrala LPB/BSB: magistrala 2-przewodowa, zaciski DB/CL+ i MB/CL– (przewody nie są zamienne).
• Wejścia dwustanowe: D1, D2 (bezpotencjałowe styki statusu) – wejścia sygnałów błędów.

Uruchomienie i wymagania

• Uruchomienie: przez PC/Laptop (przeglądarka internetowa) lub lokalnie przez USB / ACS790.
• Wymagania dla PC/Laptop: rozdzielczość 1024 × 786; Internet Explorer (zalecana 10.0 lub nowsza) albo Firefox 18.0 lub nowsza.
• Adres IP portu USB: 192.168.250.1
• Domyślny adres IP portu Ethernet: 192.168.2.10
• Sterownik USB: do komunikacji przez USB wymagany jest sterownik RNDIS (może instalować się automatycznie przez Internet lub być pobrany z web serwera).

Bezpieczeństwo i protokoły

• Obsługa przez WWW: szyfrowane połączenie HTTPS (port 443) poprzez TCP/IP; dostępne jest także HTTP (port 80) – port 80 jest fabrycznie zablokowany.
• Uwaga instalacyjna: web serwer nie jest przystosowany do bezpośredniego podłączenia do Internetu – powinien być zabezpieczony firewall.
• E-mail: wysyłka poprzez SMTP; wiadomości mogą być szyfrowane przy użyciu TLS, jeśli jest obsługiwany przez serwer pocztowy.
• DHCP: web serwer może przejąć ustawienia sieci jako klient serwera DHCP.

Dane techniczne (OZW672.01)

• Zasilanie (przewód zasilający): 230 V AC ±15%, 50/60 Hz
• Pobór mocy (z web serwerem): typowo 3 VA
• Klasa ochrony (zasilanie): II
• Napięcie wyjściowe zasilacza: 24 V DC SELV
• Bezpiecznik na linii zasilającej: maks. 16 A
• Długość przewodu zasilającego: maks. 1,6 m
• Zasilanie web serwera: 24 V DC SELV, ±5%, maks. 625 mA
• Pobór mocy web serwera: typowo 2 W
• Podtrzymanie zegara: min. 72 godziny
• Stopień ochrony: IP30 (EN 60529)
• Klasa ochrony: III (EN 60950-1)
• Temperatura pracy: 0…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70°C
• Wymiary (D × S × W): 87,5 × 90,0 × 39,2 mm
• Masa (web serwer): 0,136 kg
• Masa zestawu (z opakowaniem i akcesoriami): 0,589 kg
• Materiały i kolory: górna część obudowy PC + ASA, RAL 7035 (jasnoszary); dolna część obudowy PC + ASA, RAL 5014 (niebieski)

Montaż i okablowanie

• Miejsce montażu: panel, szafka dystrybucyjna lub ściana (należy zapewnić przestrzeń na okablowanie, wentylację i dostęp serwisowy).
• Montaż standardowy: na szynie TH 35-7.5
• Montaż na ścianie: mocowanie 2 śrubami
• Pozycja montażowa: pozioma lub pionowa
• Zaciski (drut/linka): 0,25…1,5 mm² (drut), 0,25…1,0 mm² (linka); min. średnica przewodu Ø 0,5 mm

Zawartość opakowania

• Instrukcja montażu G5711xx (wielojęzyczna)
• Przewód zasilający (zasilanie 230 V AC)
• Przewód Ethernet
• Przewód USB
• 2 opaski kablowe

Podsumowanie

Siemens OZW672.01 (V5.2) to web serwer do instalacji LPB/BSB dla 1 urządzenia, który zapewnia zdalny dostęp przez przeglądarkę i aplikację mobilną, rozbudowane alarmowanie e-mail, rejestrację trendów, funkcję „Wskaźnik energii” oraz integrację przez Web API. Dzięki połączeniu przez USB lub Ethernet sprawdza się zarówno przy uruchomieniu lokalnym, jak i w zdalnym nadzorze instalacji.
